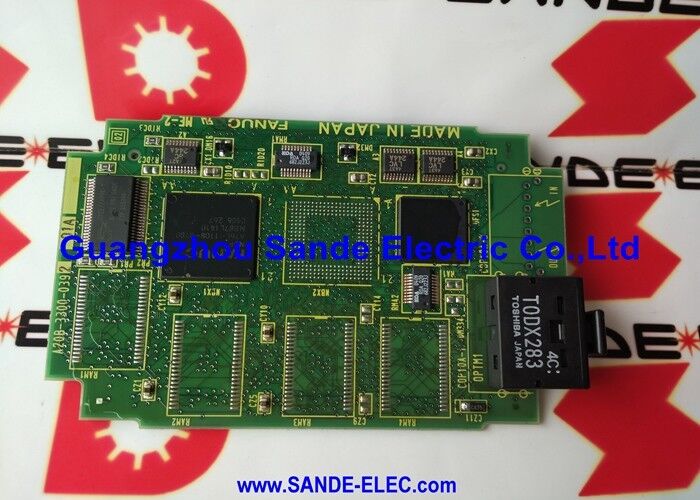

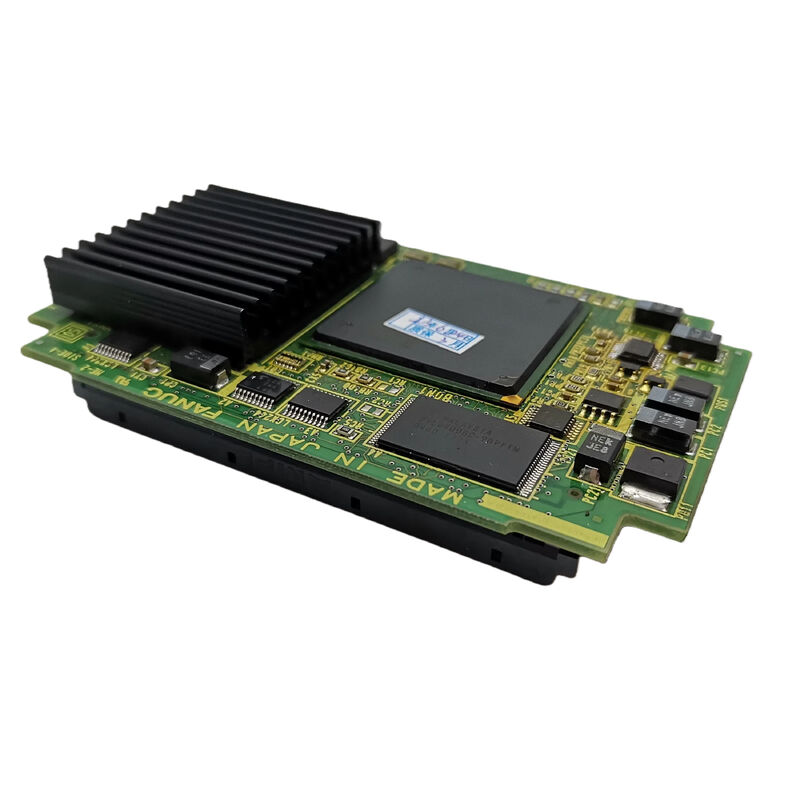

A20B-3300-0341 Fanuc PCB Kartı A20B33000341 A2OB-33OO-O34I

A20B-3300-0341 | FANUC LCD/MDI Ekran Sürücüsü ve Grafik Modülü — 0i-B / 16i-B / 18i-B / 21i-B CNC / Takılabilir Ekran Kartı

Ekran Sürücüsü + MDI Arayüzü — İki Fonksiyon, Bir Modül

A20B-3300-0341, iki operatör arayüzü fonksiyonunu tek bir eklenti modülünde birleştirir:

LCD ekran sürücüsü:CNC, ekran içeriğini (eksen konumları, program listeleri, alarm mesajları, menüler) ekran verileri olarak oluşturur. A20B-3300-0341 bu verileri alır ve LCD panelini doğru video sinyalleriyle çalıştırır: zamanlama (yatay senkronizasyon, dikey senkronizasyon, piksel saati), renk verileri (RGB) ve arka ışık kontrol komutları. LCD panel, CNC'nin ekran yazılımının tam olarak ne oluşturduğunu gösterir.

MDI klavye arayüzü:MDI (Manuel Veri Girişi), manuel program girişi, parametre değişiklikleri ve jog işlemi için CNC'nin klavyesidir. A20B-3300-0341, MDI klavye matrisini tarar, basılan tuşları algılar, sinyalleri giderir ve eylem için tuş kodlarını CNC'nin ana işlemcisine bildirir.

Bu iki fonksiyonun tek bir modülde birleşimi, operatör paneli bağlantısını basitleştirir; tek bir takılabilir kart, tüm operatör arayüzü donanım katmanını yönetir.

Temel Özellikler

Grafik İşleme — Basit Ekranın Ötesinde

"Grafik modülü" tanımı, A20B-3300-0341'in video sinyali zamanlamasından daha fazlasını işlediğini doğrular. Grafik işleme şunları içerir:

Karakter oluşturma:ASCII/Unicode karakter kodlarını CNC'nin görüntüleme verilerinden ekranda görüntülenen piksel desenlerine dönüştürme — karakter seti yazı tipi ROM'unu yönetme ve her karakteri doğru ekran konumunda işleme.

Grafiksel öğeler:CNC görüntü ekranları, eksen konumu çubuk grafikleri, program yapısı görüntüleri, alarm göstergesi grafikleri ve (bazı konfigürasyonlarda) temel takım yolu görselleştirmesi gibi grafik bileşenleri içerir. Grafik modülü bu öğeleri işler.

Ekran kompozisyonu:LCD paneli sürmeden önce metin, grafik ve arka plan öğelerinden tam ekran görüntüsünün birleştirilmesi.

Uygulama Senaryoları

16i-B ekran hatası:FANUC 16i-B CNC, CNC işlemeye devam ederken kısmi ekran bozulması, rastgele karakterler veya tam ekran kaybı gibi bir görüntüleme sorunu geliştirir. A20B-3300-0341 tanımlandı. Değiştirme, tam LCD ekranı ve MDI klavye işlevini geri yükler.

0i-B CNC ekran modülü yedek:0i-B CNC makinelerine sahip bir üretim tesisinde bir adet yedek A20B-3300-0341 bulunur — bu aynı zamanda 18i-B ve 21i-B makinelerini de kapsayarak tutmaları gereken farklı yedek parçaları azaltır.

SSS

S1: A20B-3300-0341 arızası CNC'nin işlemesini durdurur mu?

Ekran/MDI modülü operatör arayüzünü (ekran görüntüsü ve klavye girişi) yönetir. Başarısız olursa, CNC'nin işleme fonksiyonları (servo eksenleri, PMC, program yürütme) ana CPU'da devam eder. Operatör ekranı göremez veya komut giremez, bu da güvenli çalışmayı imkansız hale getirir. Arızayı gidermeden önce CNC güvenli bir konumda kontrollü bir şekilde durdurulmalıdır.

S2: A20B-3300-0341 eklentisi dört CNC platformunun tamamında (0i-B, 16i-B, 18i-B, 21i-B) uyumlu mudur?

Dört platformun aynı ekran modülünü paylaştığı belirtiliyor; dördü de aynı LCD/MDI ekran mimarisini kullanıyor. Modülün fiziksel olarak dört ana kart tipinin tamamında aynı konnektör konumlarına takılıp takılmadığı ilgili FANUC donanım kılavuzlarından doğrulanır.

S3: A20B-3300-0341'in değiştirilmesi herhangi bir ekran yapılandırması gerektiriyor mu?

Ekran modülü, LCD'yi çalıştırır ve donanımı tarafından tanımlandığı şekilde klavyeyi tarar; standart işlem için herhangi bir yazılım yapılandırmasına gerek yoktur. Yedek parçayı taktıktan sonra, CNC'nin ekranı açılışta hemen eski haline dönmelidir. Özel ekran parametresi ayarı gerektiren ekranlar için (bazı LCD türlerinde parlaklık, kontrast), geçerli bakım kılavuzundan onaylayın.

S4: A20B-3300-0341 hem renkli hem de tek renkli LCD ekranlarla uyumlu mudur?

Belirli LCD tipiyle (renkli veya tek renkli) uyumluluk, belirli CNC'de hangi ekran modülü çeşidinin kullanıldığına bağlıdır. CNC'nin ekran ünitesi spesifikasyonu (ekran boyutu, renkli/tek renkli, çözünürlük) hangi modül çeşidinin kurulu olduğunu belirler. A20B-3300-0341, tanımlanmış ekran konfigürasyonunu sunar; kurulu modülün etiketinden onaylayın.

S5: A20B-3300-0341 (ekran sürücüsü) ile GUI modülü A20B-3300-0551 (128MB) arasındaki fark nedir?

A20B-3300-0341 bir LCD/MDI ekran sürücüsüdür; CNC'nin ekran verileri ile fiziksel LCD panel ve klavye arasındaki donanım arayüzünü yönetir. A20B-3300-0551 GUI modülü, gelişmiş grafik arayüzleri için ekran içeriği üretimi sağlayan, 128MB DRAM'e sahip daha üst düzey bir grafik işlemcisidir. 0i-B/16i-B/18i-B/21i-B platformları için A20B-3300-0341 temel ekran arayüzüdür; GUI modülü, daha yüksek seviyeli platformlar için gelişmiş bir görüntü işleme seçeneğidir.
