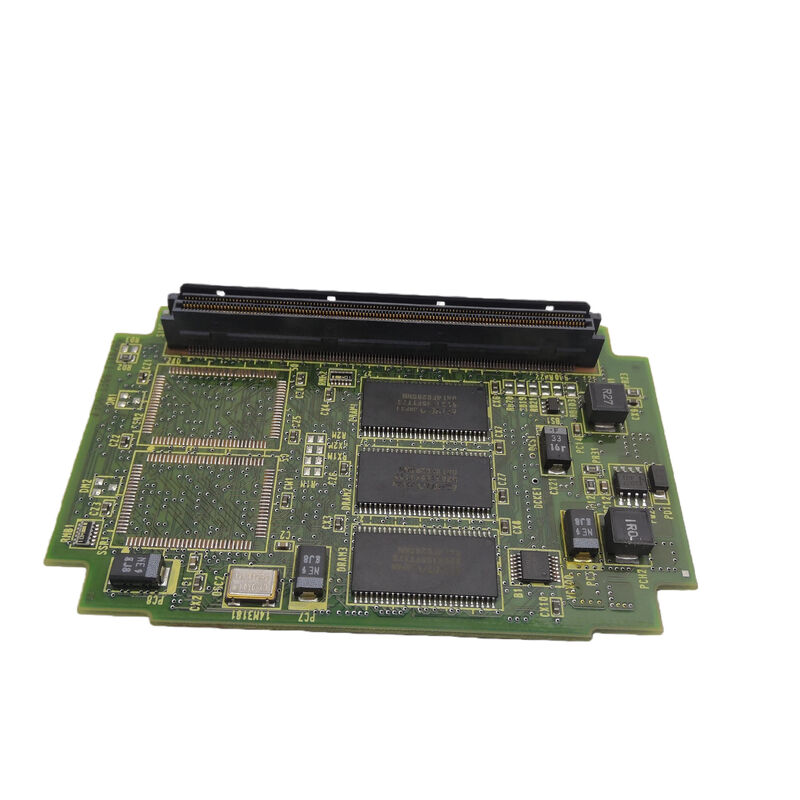

A20B-3300-0362 Fanuc PCB Kartı A20B33000362 A2OB-33OO-O362

A20B-3300-0362 FANUC Ekran Kontrol Modülü CNC Operatör Arabirimi / Ekran Sürücüsü / A20B-3300-036x Serisi

Ekran Kontrol Modülü Dedicated Display Processing

A20B-3300-0362 bir Ekran Kontrol Modülüdür CNC'nin operatör ekran arayüzünü yöneten özel bir eklenti kartıdır. Ana CPU modülünü ekran yönetimiyle yüklemek yerine,FANUC'un mimarisi, ekran kontrolünü özel bir modüle atar.

Bu ayrılık önemli operasyonel faydalar sağlar:

Bağımsız ekran bant genişliği:Ana CPU, tümüyle hareket interpolasyonuna, servo koordinasyonuna ve ekran yenilenmesi ve ekran yönetimi ile işlem kaynaklarını paylaşmadan PMC yürütmesine odaklanabilir.

Düzgün operatör arayüzü:CNC'nin hareket sistemi maksimum hesaplama yükündeyken bile karmaşık 5 eksenli konturlama, çok eksenli ileriye bakma,Hızlı blok işleme ️ ekran modülü pürüzsüz ekran güncellemeleri ve duyarlı anahtar girişi işleme sağlar.

Modüler hata yalıtımı:Eğer ekran modülü bir arıza geliştirirse, CNC'nin işleme yeteneği etkilenmez.bir ana CPU hatası, alarm ve durum bilgileri sağlamaya devam edebilecek işleyen bir görüntüleme modülü ile teşhis edilebilir.

Anahtar Ürün Bilgisi

A20B-3300-036x Ekran Kontrol Mimarlığı

A20B-3300 serisi içinde, 036x aralığı görüntü ile ilgili kontrol modüllerini gruplar.A20B-3300-0362, bu grubun içindeki ekran kontrol modülüdür. CNC'nin yazılım tarafından oluşturulan ekran içeriğinden fiziksel operatör ekran donanımına veri akışını yönetir..

FANUC CNC'deki ekran kontrolü birkaç katmanı içerir:

Video üretimi:CNC'nin iç görüntüleme verilerinin dönüştürülmesi, metin karakterleri, grafik ilkeleri, imleç konumu, LCD ekran panelinin denetleyicisinin beklediği video sinyali biçimine dönüştürülür.

Karakter ve grafik gösterimi:Ekran modülü, CNC metin gösterimi için kullanılan ROM tabanlı karakter kümesi ve grafik elemanları için grafik gösterim mantığı (eksen pozisyon grafikleri, alarm göstergeleri,Ekran düğmeleri).

Ekran senkronizasyonu:Istifaklı görüntü zamanlamasını koruyan yatay ve dikey senkronizasyon sinyallerinin üretilmesi

Anahtar giriş işleme:Operatör klavyesinin anahtar matris taramaları genellikle ekran biriminin denetleyicisi tarafından yönetilir. Ekran modülü anahtar tarama verilerini işleyebilir ve çözülmüş anahtar kodlarını ana CPU'ya geçirebilir.

Uygulama Senaryoları

CNC ekran hatası:Bir FANUC CNC, CNC işlemeye devam ederken görüntüleme sorunları ̇ çarpık ekran, yanlış karakter gösterimi veya görüntüleme kaybı geliştirir.A20B-3300-0362 ekran kontrol modülü hatası olarak tanımlanmıştır.- Değiştirme düzgün görüntüleme işlevini geri getirir.

Ekran sistemi bakımı:Bir FANUC CNC kontrol sistemi elektronik bakımdan geçirilir. A20B-3300-0362 ekran kontrol modülü diğer yaşlanma kontrol modülleri ile birlikte değiştirilir.

Sık Sorulan Sorular

S1: A20B-3300-0362 arızası CNC işleme kapasitesini etkiler mi?

Ekran kontrol modülü operatör arayüzünü yönetir. Ekran ve klavye işlevleri.Operatör görsel arayüzü kaybeder, ancak CNC'nin temel işleme işlevleri (program icrası), servokontrol, PMC) ana CPU modülünde devam eder.

S2: Hangi FANUC CNC modelleri A20B-3300-0362 kullanıyor?

A20B-3300 ekran kontrol modülleri, modüler ekran denetleyici mimarisini kullanan çeşitli FANUC CNC nesillerine hizmet vermektedir.FANUC CNC donanım kılavuzundaki yedek parça tablosundan belirli CNC modelini doğrulayın..

S3: A20B-3300-0362'yi değiştirmek herhangi bir yazılım yapılandırması gerektirir mi?

Ekran kontrol modülü, bir donanım arayüz kartıdır. Genellikle değiştirildikten sonra herhangi bir yazılım yapılandırması gerektirmez.Ekran fonksiyonu, yedek modül takıldığında ve sistem güçlendiğinde otomatik olarak geri yüklenir.- Uygulanabilir FANUC servis belgelerinden onaylayın.

S4: A20B-3300-0362 ve GUI modülü (A20B-3300-0551) arasındaki ilişki nedir?

GUI modülü (A20B-3300-0551) gelişmiş ekran ve PC fonksiyonu için 128MB DRAM ile yüksek performanslı grafik işleme sağlar.A20B-3300-0362, 036x aralığındaki bir ekran kontrol modülüdür.Farklı FANUC CNC nesilleri veya konfigürasyonları için farklı görüntü yönetimi yaklaşımlarını temsil ederler.
