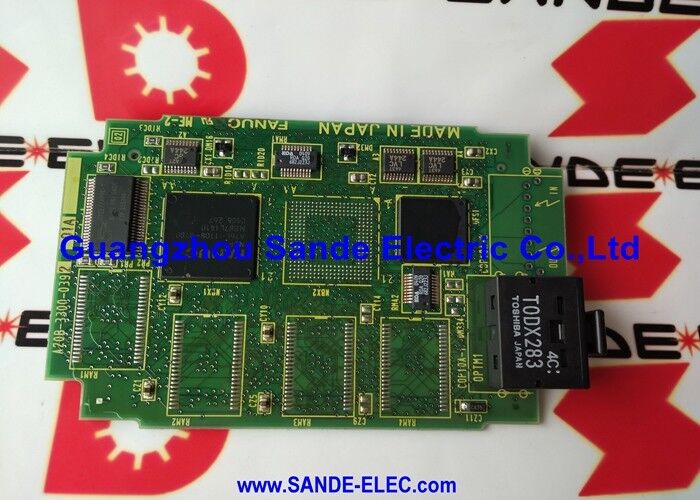

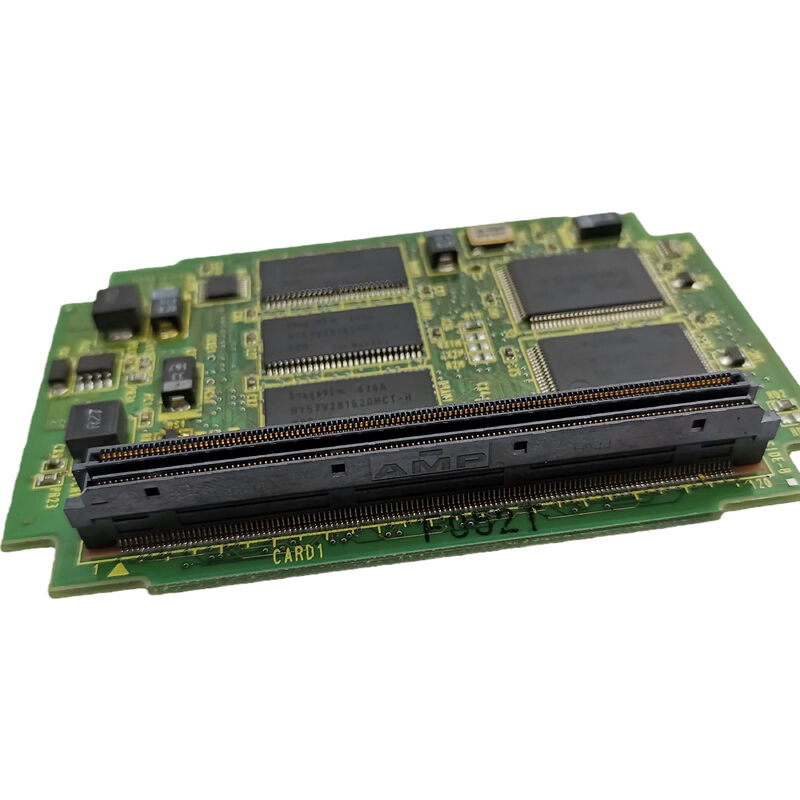

A20B-3300-0393 Fanuc PCB Kartı A20B33000393 A2OB-33OO-O393

A20B-3300-0393 | FANUC 2 Eksenli FSSB Servo Kontrol Kartı — Tek Kanallı / 2 Eksenli CNC Modülü / A20B-3300-039x Serisi

2 Eksenli FSSB — Kompakt Servo Kontrolü

A20B-3300-0393, tek bir takılabilir kartta 2 eksenli FSSB servo kontrolü sunar. Aynı ailedeki 8 eksenli (0390) ve 6 eksenli (0391) varyantlar, çok eksenli makinelere ve robot kontrolörlerine yönelikken, 2 eksenli kart, yalnızca iki servo eksenin FSSB bağlantılı kontrole ihtiyaç duyduğu uygulamalara hizmet eder.

İki eksen, CNC hareketi için temel minimum değerdir ve CNC takım tezgahı popülasyonunun önemli bir bölümünü kapsar:

Temel CNC torna tezgahları:En basit CNC torna merkezi, Z eksenini (yatak boyunca taşıyıcı hareketi) ve X eksenini (çap kontrolü için çapraz kızak hareketi) kontrol eder. Tam olarak 2 eksen. A20B-3300-0393 tek kartla bu konfigürasyonu tamamen kapsıyor.

2 eksenli taşlama makineleri:Servo X ve Z eksenlerine sahip bir yüzey taşlama veya silindirik taşlama (artık yok) 2 eksenli servo kontrolü kullanır.

Yardımcı 2 eksenli konumlayıcılar:Robot hücrelerinde veya FMS'de (Esnek Üretim Sistemleri), 2 eksenli servo konumlayıcılar iş parçası yönlendirmesini veya transferini yönetir. A20B-3300-0393, bu çevresel servo üniteleri için FSSB servo arayüzünü sağlar.

Analogdan FSSB'ye servo yükseltmeleri:Orijinal olarak analog servo arayüzü kullanan makineler, FSSB uyumlu sürücülere yükseltildiğinde, 2 eksenli konfigürasyon için FSSB ana bilgisayar arayüzünü sağlamak üzere A20B-3300-0393 kullanabilir.

Temel Özellikler

A20B-3300-039x Ailesi — Eksen Sayımı Seçenekleri

039x C5410A servo kart ailesi, FSSB eksen sayımlarının tamamını kapsar:

2 eksenli kart bu ailenin kompakt üyesidir ve en temel CNC eksen konfigürasyonları için gerekli FSSB servo arayüzünü sağlar. Daha küçük eksen sayısına rağmen, daha yüksek eksen sayısına sahip kardeşlerle aynı FSSB teknolojisini ve servo kontrol mimarisini kullanır.

Uygulama Senaryoları

2 eksenli CNC torna servo kartı hatası:Bir CNC torna tezgahının Z ve X eksenleri eşzamanlı FSSB iletişim alarmlarını geliştirir. A20B-3300-0393 arıza olarak tanımlandı. Değiştirme, Z ve X ekseni FSSB iletişimini geri yükler.

2 eksenli konumlayıcı servo arayüzü:Bir robot hücresinin 2 eksenli servo konumlayıcısı, konumsal sürücüleri için FSSB servo kartı olarak A20B-3300-0393'ü kullanır.

SSS

S1: İki sürücü arasındaki FSSB zincirleme bağlantı kesilirse ne olur?

Sürücü 1 ile Sürücü 2 arasındaki fiber kablo koparsa FSSB kartı artık Sürücü 2 ile iletişim kuramaz. Eksen 2, FSSB iletişim alarmları üretecektir. Her iki eksenin çalışması için karttan Sürücü 1'e ve Sürücü 1'den Sürücü 2'ye kadar her iki fiber bağlantısının bütünlüğünün korunması gerekir.

S2: FSSB zincirine ek sürücüler eklenirse A20B-3300-0393 2'den fazla ekseni çalıştırabilir mi?

Hayır. A20B-3300-0393 yalnızca 2 eksen için yapılandırılmıştır. Servo kartın FSSB protokol konfigürasyonu, her FSSB çerçevesinde kaç sürücünün adreslendiğini tanımlar. Papatya zincirine üçüncü bir sürücünün eklenmesi tanınmayacaktır; yalnızca 2 eksene hizmet verilir.

S3: A20B-3300-0393'ün değiştirilmesi servo parametresinin yeniden girilmesini gerektirir mi?

Hayır. Her iki eksen için servo parametreleri CNC'nin ana SRAM'ında bulunur. Yedek parçayı taktıktan sonra CNC, parametreleri otomatik olarak yeniden yükler. Üretime devam etmeden önce her iki eksende düşük hızda servo yanıtını doğrulayın.

S4: A20B-3300-0393'ün FSSB bağlantısı A20B-3300-0391'in (6 eksen) bağlantısıyla aynı mı?

Her ikisi de aynı FSSB fiziksel arayüzünü (papatya zincirindeki ilk sürücüye bağlanan bir fiber optik konektör) kullanıyor. Fiber kablolar ve sürücü donanımı 039x ailesiyle uyumludur. Aradaki fark, kartın protokolünün adreslemek üzere yapılandırıldığı sürücü sayısıdır: A20B-3300-0393 için 2, A20B-3300-0391 için 6.

S5: A20B-3300-0393 hangi servo sürücü amplifikatörlerine bağlanabilir?

A20B-3300-0393, Alpha-i SVM1, SVM2 ve SVM3 serisi (A06B-6096, A06B-6114) ve FSSB arayüzlü βi serisi sürücüler dahil olmak üzere FSSB giriş konektörüne sahip herhangi bir FANUC servo amplifikatöre bağlanır. Sürücü, CNC sistemiyle uyumlu FSSB protokolü sürümünü desteklemelidir.
