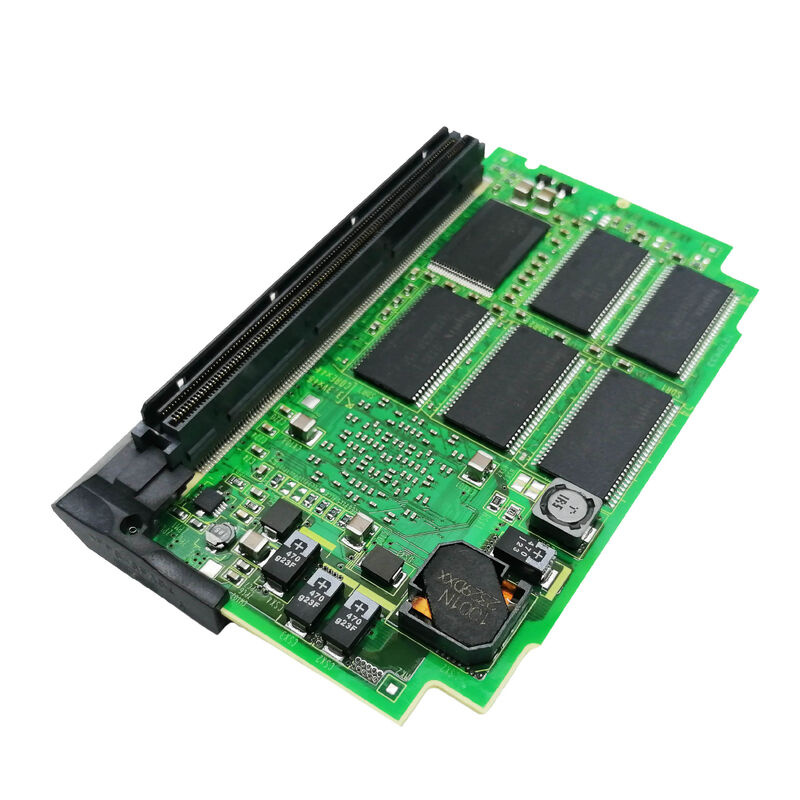

A20B-3300-0440 Fanuc PCB Kartı A20B33000440 A2OB-33OO-O44O

A20B-3300-0440. FANUC FSSB 2 yollu Eksi Servo Modülü B26 30i / 31i / 32i / R-30i / DSP4 / Çok yollu Servo Genişleme

2 yollu Servo Modülü 2 yol ne anlama gelir

FANUC CNC terminolojisinde "2 PATH", aynı denetleyici içinde aynı anda iki bağımsız program dizisinin yürütüldüğü 2 yollu kontrolü ifade eder.Her yolun kendi program bloğu vardır., kendi spindle, kendi servo eksenleri ve kendi koordinat sistemi vardır. Bu çok eksenli tek yol kontrolünden farklıdır. Tek yol sistemlerinde,Tüm eksensler bir koordinasyonlu hareket dizisine katkıda bulunur.

2 yollu sistemlerde, iki yol bağımsız olarak çalışır. 1 yol ana iğneyi döndürürken, 2 yol aynı anda alt iğneyi çalışırken, her biri farklı program bloklarını yürütür.A20B-3300-0440 bu 2 yollu mimarisi destekleyen FSSB servo arayüzünü sağlar ¢ çift FSSB yolları, aynı anda her iki CNC program yoluna hizmet veren servo sürücülerine bağlanır.

Anahtar Ürün Bilgisi

DSP4 İleri Servo İşleme Teknolojisi

A20B-3300-0440 DSP4 (Dijital Sinyal İşlemcisi, 4. nesil) teknolojisini kullanır.DSP4, 30i/31i/32i platformu için FANUC'un gelişmiş servo işleme ASIC'ini temsil eder.DSP4 şunları sağlar:

Daha yüksek işlem verimi:30i platformunun yüksek eksen sayısına ve çoklu yol konfigürasyonları için daha fazla eksen ve daha karmaşık servo koordinasyonunu desteklemek.

Gelişmiş servo kontrol algoritmaları:DSP4 tabanlı modüller, daha yüksek servo bant genişliği ve daha iyi izleme performansı sağlayan en son FANUC HRV servo kontrol modlarını destekler.

Çoklu yol eşzamanlaması:Aynı FSSB döngüsü içinde iki bağımsız CNC program yolundaki ekseler için servodan verilerin koordinasyonu.

Uygulama Senaryoları

30i CNC 2 yollu işleme sistemi:Bir FANUC 30i CNC, bağımsız ana ve alt spindle yolları olan çift kuleli bir torna makinesini kontrol eder. A20B-3300-0440 aynı anda her iki program yolundaki eksenler için FSSB servo iletişimini sağlar.

Çok eksenli hücreli R-30i robotu:Karmaşık bir otomasyon hücresindeki bir R-30i robot kontrolörü, robot eklemleri ve dış eksenler için FSSB servo kapasitesini genişletmek için A20B-3300-0440'ı kullanır.

Sık Sorulan Sorular

S1: A20B-3300-0440 için "B26" işareti ne anlama gelir?

"B26", A20B-3300-044x FSSB servomozül ailesi içindeki modül tipi tanımlayıcısıdır. "B", B nesil platform uyumluluğunu tanımlar. "26", bu nesil içindeki spesifik tip numarasıdır.,Bu iki yollu konfigürasyonu B24 (2 yollu 16 eksenli) ve B11 (1 yollu 4 eksenli) ile ayırt etmek. Yer değiştirme kaynağını satın almadan önce kurulu modülün etiketinden belirtilmesini onaylayın.

S2: A20B-3300-0440 iki yol boyunca kaç servo ekseni destekler?

B26 modülü için eksen sayısı, FANUC 30i serisi donanım belgelerinde tanımlanmıştır.Tasarım açık bir eksen sayımı olmadan "2 PATH AXIS SERVO MODULE" “B24 (16 eksen belirtilmiş) ve B11 (4 eksen belirtilmiş) “dan ayırt ederek belirtilir.FANUC 30i/31i/32i donanım kılavuzundan eksik ekselans kapasitesini doğrulayın.

S3: A20B-3300-0440 ile A20B-3300-0442 (B24, 16 eksen) birbirini değiştirebilir mi?

Her ikisi de 30i platformu için 2 yollu FSSB modülleridir, ancak B26 ve B24 farklı özelliklere sahip farklı tip atamalarıdır.Belirli bir makine için doğru modül, ana kartın özelliklerine uyan modül tanımı ile tanımlanır..

S4: A20B-3300-0440'ı değiştirmek servo parametrelerinde değişiklik gerektirir mi?

Hayır, her iki yol üzerindeki tüm eksensler için servoparametreler CNC'nin ana SRAM'inde yer almaktadır.CNC tüm servo parametrelerini yeniden yükler ve her iki program yolu için FSSB iletişimini yeniden kurarÜretimi yeniden başlatmadan önce her iki yolun tüm eksenlerinde düşük hızda servo tepkisini doğrulayın.
