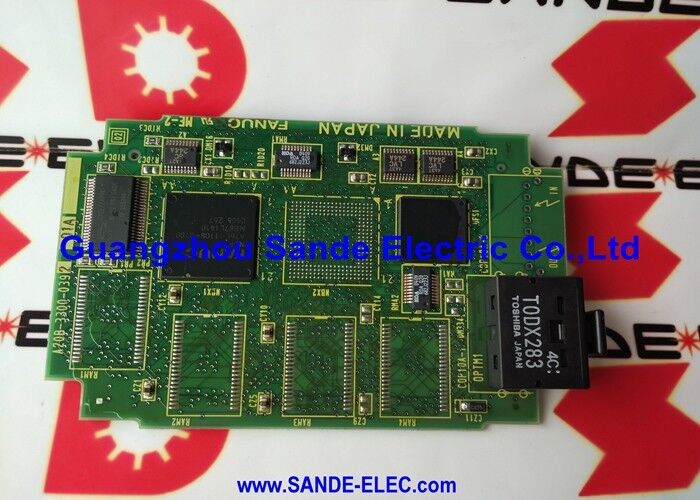

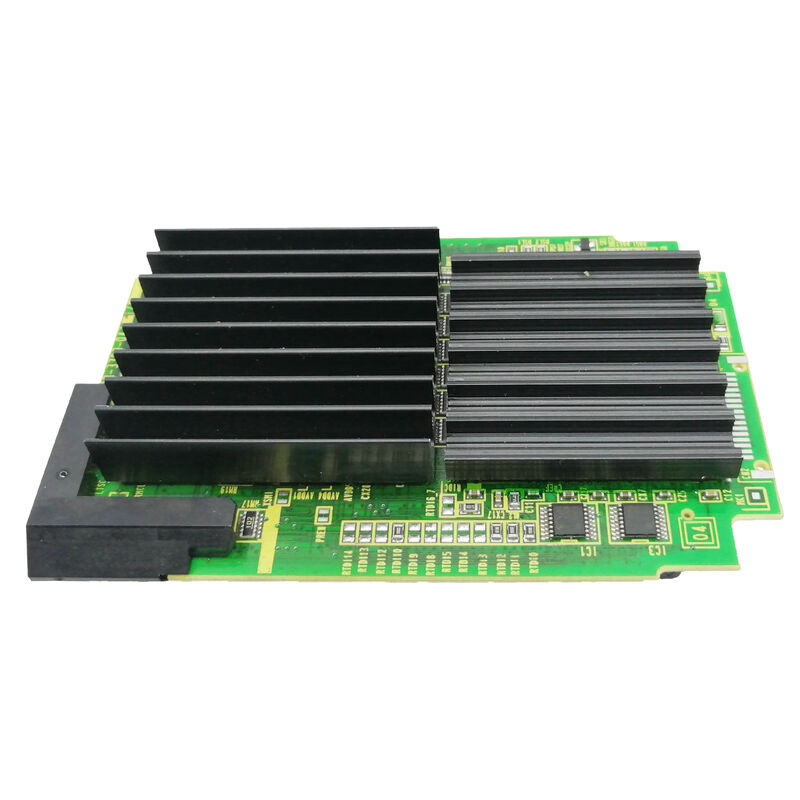

A20B-3300-0442 Fanuc PCB Kartı A20B33000442 A2OB-33OO-O442

A20B-3300-0442 | FANUC FSSB 2 Yollu 16 Eksenli Servo Modülü B24 — Yüksek Eksenli Çok Yollu CNC / 30i/31i/32i / A20B-3300 Serisi

2 Yol Boyunca 16 Eksen — Yüksek Eksenli CNC Modülü

A20B-3300-0442, 044x ailesindeki en yüksek eksen sayısını (16 eksen) 2 yollu mimariyle birleştirir. Bu kombinasyon, onu en zorlu CNC takım tezgahı konfigürasyonlarına yönelik modül olarak tanımlar - 2 yollu CNC'nin aynı anda birçok servo ekseni kontrol ettiği konfigürasyonlar.

2 yola dağıtılmış 16 eksentipik olarak şu anlama gelir:

• Yol 1:8 eksene kadar — ana iş mili servosu, taret, Z ekseni, X ekseni, Y ekseni, C ekseni ve yardımcı servo fonksiyonları
• Yol 2:8 eksene kadar - alt iş mili, ikinci taret, ek konumlandırma eksenleri ve ikincil servo fonksiyonları Birlikte, 16 eksenin tamamı A20B-3300-0442'nin çift yollu FSSB iletişimi aracılığıyla koordine edilir - yalnızca bu modüldeki gelişmiş DSP işlemeyle elde edilebilen bir servo eksen yönetimi yoğunluğu.

Temel Özellikler

FSSB Veri Yoğunluğu — Döngü Başına 16 Sürücünün Koordine Edilmesi

Her servo enterpolasyon döngüsünde 2 yollu FSSB konfigürasyonunda 16 sürücüyü yönetmek, önemli miktarda veri bant genişliği ve işleme gerektirir: Her FSSB döngüsü:

1. Konum komutlarını 16 ayrı sürücüye iletin (2 FSSB papatya zincirine bölünmüş)
2. 16 ayrı sürücüden kodlayıcı geri bildirimi alın
3. Çok yollu program koordinasyonunu sürdürmek için verileri Yol 1 ve Yol 2 arasında senkronize edin A20B-3300-0442'nin DSP tabanlı işlemesi, bu 16 eksenli, 2 yollu FSSB işleminin tamamını enterpolasyon süresi içinde gerçekleştirir ve 16 eksenin tamamında aynı anda düzgün, hassas hareket için gereken servo güncelleme hızını sağlar.

Uygulama Senaryoları

Karmaşık torna-freze merkezi servo modülü hatası:Çift taret, çift iş mili, Y eksenleri ve C eksenlerine sahip FANUC 30i kontrollü bir torna-freze merkezi, birden fazla eksende FSSB alarmları geliştirir. A20B-3300-0442 arıza olarak tanımlandı. Değiştirme, 16 eksenli 2 yollu FSSB iletişimini geri yükler.

FMS servo genişletmesi:Esnek bir üretim sisteminin FANUC CNC'si, ek bir işleme istasyonu için yeni servo eksenler ekler. A20B-3300-0442'nin 16 eksen kapasitesi, genişletilmiş eksen tamamlayıcısı için boşluk sağlar.

SSS

S1: B24 modülündeki 2 yol arasında 16 eksen nasıl dağıtılıyor?

Eksen-yol ataması, modülde donanımsal olarak bağlanmamış olarak, CNC'nin sistem parametreleri aracılığıyla yapılandırılır. Tipik olarak her yola 8 eksen atanır, ancak makine konfigürasyonuna bağlı olarak eşit olmayan bir bölünme (örneğin 10+6) mümkündür. Modül toplam 16 FSSB tarafından yönetilen eksen sağlar; yol ataması bir yazılım konfigürasyonudur.

S2: A20B-3300-0442, FANUC 30i ekosistemindeki en yüksek eksenli FSSB modülü mü?

Bu oturumda onaylanan A20B-3300-044x ailesi arasında 16 eksende A20B-3300-0442 belirtilen en yüksek değerdir. Daha geniş olan A20B-3300 ailesi, sonraki robot denetleyici nesilleri için 36'ya kadar eksene sahip modüller içerir (R-30iB Plus: A20B-3300-0815), ancak bunlar farklı platformlara hizmet eder. Belirli 30i/31i/32i CNC için geçerli maksimum değeri donanım belgelerinden doğrulayın.

S3: A20B-3300-0442'nin değiştirilmesi 16 eksenin tamamında servo parametresinin yeniden girilmesini gerektirir mi?

Hayır. 16 eksenli servo parametrelerinin tümü CNC'nin ana SRAM'ında bulunur. CNC, yedek parçayı taktıktan sonra bunları otomatik olarak yeniden yükler. Tam üretime dönmeden önce her iki program yolunda 16 eksenin tamamında düşük hızda servo yanıtını doğrulayın.

S4: A20B-3300-0442, 30i CNC'yi alt eksenli bir FSSB modülünden yükseltmek için kullanılabilir mi?

30i CNC'nin maksimum eksen sayısı, yalnızca FSSB modülüyle değil, yazılım seçenekleri ve ana kart özellikleriyle de sınırlıdır. A20B-3300-0442'nin takılmasının halihazırda aktif olanların ötesinde ek eksenlerin kilidini açıp açmayacağı CNC'nin yazılım seçeneği konfigürasyonuna bağlıdır. Eksen genişletme prosedürü için FANUC 30i serisi donanım belgelerine bakın.

S5: A20B-3300-0442'de FSSB yolu başına hangi eksen sayısı mevcut?

Toplam 16 eksen ve 2 FSSB yolu ile tipik bölünme, yol başına 8 adede kadar eksen sağlar; yol başına bir FSSB zincirleme bağlantı. Her zincir, zincir başına 8 eksen sınırına kadar birden fazla servo sürücü modülünü (SVM1, SVM2, SVM3) bağlayabilir. Tam konfigürasyon FSSB eksen atama parametrelerini takip eder.
