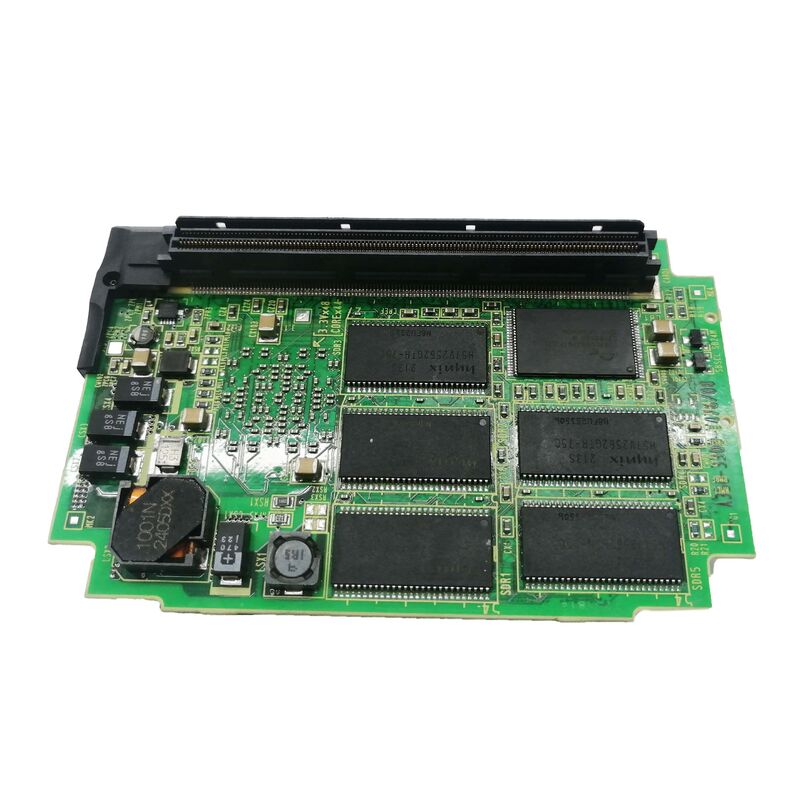

A20B-3300-0445 Fanuc PCB Kartı A20B33000445 A2OB-33OO-O445

A20B-3300-0445∙ FANUC FSSB 1 yollu 4 eksenli servomozül B11 ∙ Tek yollu servomozül genişlemesi / standart aks yapılandırması / A20B-3300 serisi

1-Yol 4 Eksenli Compact Standard Module

A20B-3300-0445, 044x servo modülü ailesinin kompakt ucudur.B11 en temel CNC eksen konfigürasyonuna hizmet eder..

Tek bir FSSB yolundaki dört eksen, standart CNC makine aracı konfigürasyonlarının tüm yelpazesini kapsar:3 eksenli işleme merkezi:X, Y, Z üç ana doğrusal eksen olarak, ek olarak araç dergisinin konumlandırılması için dördüncü bir eksen veya bir döner masa toplam 4 eksen.Dört eksenli CNC torna:Z, X, C eksenleri (freze işlemleri için spindle yönelimi) ve bir Y eksen veya araç dergisi indeksi ¢ kapasitede bir CNC dönüşüm merkezi için toplam 4 eksen.3 eksenli CNC makinesi 1 yardımcı servolu:Bir öğütme makinesi, tel EDM veya özel amaçlı CNC, 3 işleme ekseni ve bir servokontrollü yardımcı fonksiyonla.

Ana Özellikler

A20B-3300-044x Aile ¢ Doğru Modülü Seçmek

Üç A20B-3300-044x FSSB servo modülü, temel olarak farklı makine karmaşıklığı seviyelerine hizmet eder:

B11 (0445) tek yollu, alt eksenli makineleri, CNC alet makinelerinin çoğunluğunu temsil eder.

Uygulama Senaryoları

30i CNC 4 eksenli işleme merkezi servolu hatası:X, Y, Z ve döner masa (4 eksenli) olan bir FANUC 30i işleme merkezi, FSSB servo alarmlarını geliştirir. A20B-3300-0445 hatası olarak tanımlanır. Değiştirme tüm 4 eksenli FSSB iletişimini geri yükler.

Tek yollu CNC servomoduli bakımı:1 yollu 4 eksenli B11 modülünü kullanan bir FANUC CNC, kontrol bakımından geçirilir. A20B-3300-0445 servo modül yenilenmesinin bir parçası olarak değiştirilmiştir.

Sık Sorulan Sorular

S1: A20B-3300-0445 (B11, 4 eksen) başlangıç noktası olarak kullanılıp daha sonra daha fazla ekse genişletilebilir mi?

B11 modülünün kendisi sabit bir 4 eksenli konfigürasyondur. Daha fazla ekse genişletmek için daha yüksek kapasiteli bir modül (B24, B26) monte etmek veya ikinci bir servo modülü eklemek gerekir. The CNC platform's total axis capacity is ultimately limited by the main board specification and installed software options — confirm the expansion path from the FANUC 30i/31i/32i hardware documentation.

S2: A20B-3300-0445 FANUC 30i 5 eksenli CNC uygulamaları için uygun mu?

5 eksenli eşzamanlı işleme 5 servo eksen gerektirir. B11 modülü 4 eksen sağlar. 5 eksenli bir konfigürasyon için 5 veya daha fazla eksen kapasitesine sahip bir modüle ihtiyaç vardır (B24 16 eksenli,veya modül kombinasyonu)Servo modülünü seçmeden önce eksen gereksinimini makine özelliklerinden doğrulayın.

S3: A20B-3300-0445 HRV3 servo kontrolünü destekler mi?

A20B-3300-044x ailesindeki FSSB servo modülleri, FANUC 30i platformunda bulunan servo kontrol modlarını destekler.HRV3'ün A20B-3300-0445 tarafından hizmet verilen eksenler için aktif olup olmadığı, servoparametör ayarlarına ve bu modüle bağlı servoparametör donanımına bağlıdır.. HRV3 yeteneği FANUC 30i servo parametre belgelerinde onaylanmıştır.

S4: A20B-3300-0445'in değiştirilmesi servo parametrelerinin değişmesini gerektirir mi?

Hayır. 4 eksen için tüm servoparametreler CNC'nin ana SRAM'ında bulunur. Değiştirme yerleştirildikten sonra, CNC otomatik olarak parametreleri yeniden yükler.Servo yanıtını üretime geri dönmeden önce tüm 4 eksende düşük hızda kontrol edin..

S5: A20B-3300-0445 robot denetleyici uygulamalarında da kullanılıyor mu?

A20B-3300-044x modülleri FANUC 30i/31i/32i ve R-30i platformlarına hizmet verir.A20B-3300-0445 (B11), 1 yol, 4 eksenli) 4 eksenli R-30i uygulamaları için belirtilmiştir. R-30i donanım belgeleri tarafından onaylanmıştır.
