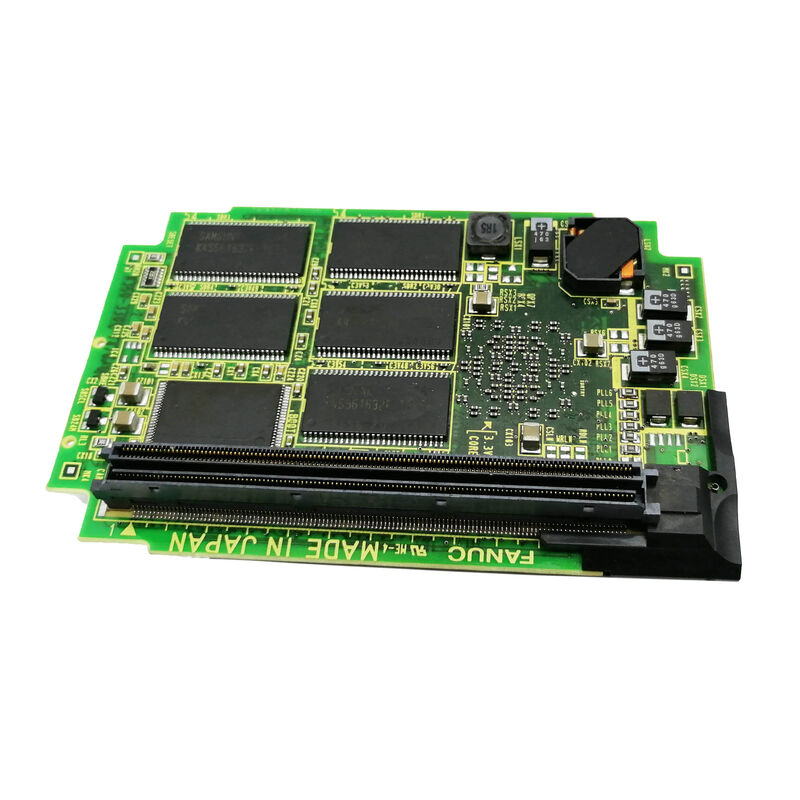

A20B-3300-0470 Fanuc PCB Kartı A20B33000470 A2OB-33OO-O47O

A20B-3300-0470 | FANUC B2 Pentium CPU Modülü — 64MB DRAM / 16i-B ve 18i-B Serisi / B3'ün öncüsü / 0–60°C

B2 — 16i-B/18i-B Serisi için 64 MB Pentium CPU

DNC Electronics, A20B-3300-0470'i doğruluyor: "B2 İşlemci + DRAM Modülü Serisi 16i ve 18i Kontrolleri. 64 MB DRAM'li Pentium CPU modeli B. Daha sonraki model B nesli 16i ve 18i kontrollerine takılmıştır."

A20B-3300-0470 (B2, 64MB) ve A20B-3300-0471 (B3, 128MB), FANUC Serisi 16i-B ve 18i-B platformları için iki CPU modülü seçeneğidir:

64 MB'lık B2 (0470), Pentium MMX neslinin 16 MB'ı ile B3'ün 128 MB'ı arasında köprü kurar; B3 neslinin maksimum 128 MB kapasitesi olmadan 16i-B ve 18i-B için önemli miktarda çalışma belleği boşluğu sağlar.

Temel Özellikler

64MB DRAM — Pratik Çalışma Belleği

B2 modülünün 64 MB DRAM'i, standart ila orta derecede karmaşık 16i-B/18i-B CNC yapılandırmaları için geniş çalışma belleği sağlar:

Standart yazılım seçeneği setleri:En sık kurulan 16i-B/18i-B seçenekleri (hassas kılavuz çekme, AICC, 5 eksenli dönüşümler, servo ayarlama) 64 MB çalışma belleği tahsisi dahilinde rahatça çalışır.

Tipik program karmaşıklığı:Tipik işleme merkezi ve torna merkezi uygulamalarına yönelik G kodu programları, ileri görüş derinliği veya yürütme hızı konusunda bellek kısıtlamaları olmadan 64 MB'tan itibaren yürütülür.

Ekran ve sistem fonksiyonları:CNC'nin ekran yönetimi, teşhis fonksiyonları ve seri iletişiminin tümü, standart sistem konfigürasyonları için 64 MB dahilinde çalışır.

En yoğun seçenekli 16i-B sistemleri için, 128 MB'taki B3 modülü (0471) ek boşluk payı sağlar; ancak 64 MB'taki B2, onu kullanan sistem yapılandırmaları için doğru teknik özelliktir.

Uygulama Senaryoları

16i-B CNC B2 CPU hatası:B2 CPU modülüne sahip bir FANUC Serisi 16i-B CNC, işlemci düzeyinde arızalar geliştirir. A20B-3300-0470 tanımlandı. Değiştirme, 64 MB işleme kapasitesini geri yükler.

18i-B bağımsız modülün değiştirilmesi:A20B-3200-042x bağımsız ana karta sahip 18i-B Serisi CNC, B2 CPU modülünün değiştirilmesini gerektirir. A20B-3300-0470 onaylanmış yedek parçadır.

SSS

S1: B2 (A20B-3300-0470, 64MB) ile B3 (A20B-3300-0471, 128MB) arasındaki fark nedir?

Her ikisi de Pentium sınıfı işleme özelliğine sahip 16i-B/18i-B Serisi platformuna hizmet ediyor. B3, 128 MB DRAM sağlar; bu, B2'nin 64 MB'lık çalışma belleğinin iki katıdır. B3, daha yoğun seçenekli 16i-B/18i-B yapılandırmalarını destekler ve ayrıca 21i-B'ye de hizmet eder (0471, 16i-B, 18i-B ve 21i-B için onaylanmıştır). B2, B3'ün genişletilmiş belleği olmayan, 16i-B ve 18i-B için özel olarak 64 MB'lık modüldür.

S2: A20B-3300-0470 (B2), önceki Pentium MMX modülü A20B-3300-0600 için uygun bir yedek midir?

Hem A20B-3300-0600 (Pentium MMX, 16MB) hem de A20B-3300-0470 (B2, 64MB), Series 16i-B/18i-B'ye hizmet eder. 0470'in, 0600'ün takıldığı yere doğrudan takılıp takılamayacağı, ana kart soketinin özelliklerine bağlıdır. Değiştirmeden önce geçerli donanım belgelerinden onaylayın.

S3: A20B-3300-0470'in değiştirilmesi CNC parametrelerini veya programlarını etkiler mi?

Hayır. CNC parametreleri ve programları, CPU kartından ayrı olarak SRAM ve FROM modüllerinde bulunur. A20B-3300-0470'in değiştirilmesi depolanan verileri etkilemez. Değiştirilen parçayı taktıktan sonra CNC, FROM'dan önyükleme yapar ve parametreleri SRAM'den normal şekilde okur.

S4: A20B-3300-0470, B3 (A20B-3300-0471) için tasarlanmış bir ana karta takılabilir mi?

B2 ve B3 aynı platform için farklı kapasite modülleridir. Bir B2 modülünün, B3'ü destekleyen bir ana kart soketiyle uyumlu olup olmadığı, bellek arayüzü spesifikasyonuna bağlıdır; bir B2, doğru şekilde çalışabilir ancak 128 MB yerine yalnızca 64 MB çalışma belleği sağlayabilir. Yedek olarak daha düşük kapasiteli bir modül takmadan önce FANUC 16i-B donanım belgelerinden onaylayın.
