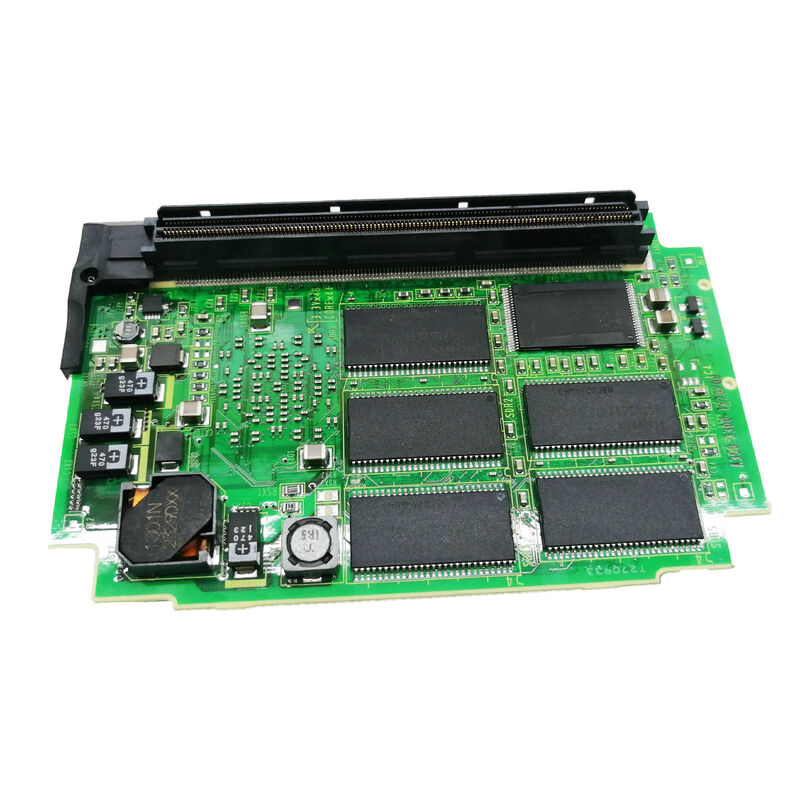

A20B-3300-0475 Fanuc PCB Kartı A20B33000475 A2OB-33OO-O475

A20B-3300-0475 | FANUC A3 CPU Modülü — 128MB Entegre DRAM / Yüksek Kapasiteli CNC İşlemci Kartı / A20B-3300 Serisi

128MB DRAM — Nesiller Arasında Önemli Bir Adım

A20B-3300 CPU modülü serisinde DRAM kapasitesinin izlenmesi, FANUC CNC işleme kapasitesinin gelişimini gösterir. Önceki nesiller 8 MB, ardından 16 MB, ardından 32 MB DRAM taşıyordu. A20B-3300-0475, 128 MB entegre DRAM getiriyor; bu, daha yeni FANUC CNC platformlarının taleplerini yansıtan önemli bir adım.

128MB çalışma belleği şunları sağlar:

Daha büyük program ileriye dönük ara bellekler:CNC, kesme noktasının önünde daha fazla G kodu bloğunu arabelleğe alabilir, böylece karmaşık, yoğun takım yolu programlarında bile yüksek ilerleme hızlarında sorunsuz yürütmeye olanak tanır.

Daha karmaşık PMC programları:Gelişmiş makine sırası mantığı, çok cihazlı iletişim yönetimi ve karmaşık koşullu işleme, CPU'nun çalışma belleği ortamına daha fazla talep getirir.

Gelişmiş işletim sistemi ve seçenek yazılımı:FANUC CNC yazılımının her nesli, daha fazla özellik entegre edildikçe büyür. 128 MB çalışma belleği, CNC platformunun tam özellikli yazılım görüntüsünü ödün vermeden barındırır.

Temel Özellikler

Entegre DRAM — Tek Kart, Tam İşlev

A20B-3300-0475, 128 MB DRAM'in tamamını doğrudan CPU kartı PCB'ye entegre eder. Ayrı bir DRAM genişletme modülü gerekli değildir. Tam çalışma belleği tahsisi tek bir parça numarasıyla teslim edilir.

Bu entegrasyon sistem servisini basitleştirir. Bir CPU kartı veya çalışma belleği sorunundan şüphelenildiğinde, A20B-3300-0475 değişimi tek işlemde her ikisini de giderir. Stoktaki tek kart hem CPU hem de DRAM arıza modlarını kapsayarak ihtiyaç duyulan yedek parça aralığını azaltır.

Uygulama Senaryoları

A3 ana kartında CNC önyükleme hatası:A3 ana kart konfigürasyonuna sahip bir FANUC CNC sistemi başlatma sırasını tamamlayamıyor. Bellekle ilgili alarm kodları görünür. A20B-3300-0475 CPU kartı, birleşik CPU ve DRAM modülü olarak değiştirildi. CNC, yedek parçayı taktıktan sonra normal çalışmasına devam eder.

Yüksek değerli üretim ekipmanı için yedek kart:128 MB DRAM CPU gereksinimlerine sahip FANUC CNC platformunu çalıştıran bir işleme merkezi, kritik yedek olarak A20B-3300-0475'i bulunduruyor. Kart, CPU modülü arızasında hemen kullanıma hazır hale gelir; böylece onarımdan üretime kadar geçen süre günler yerine saatlere düşer.

SSS

S1: A20B-3300-0475'in A20B-3300-0471'den (ayrıca 128 MB DRAM) farkı nedir?

Her ikisi de 128 MB DRAM CPU modülüdür, ancak farklı kart tipi tanımlamalarına sahiptirler: -0475, A3 tipidir; -0471, 15i/16i/18i/21i Model B sistemleri için i-B3 tipidir. Bu farklı tanımlar, farklı ana kart nesilleriyle eşleşen farklı fiziksel konektör arayüzlerini gösterir. Bunlar birbirleriyle değiştirilemez; CPU kartı tipini her zaman ilgili CNC sisteminin ana kart tanımıyla eşleştirin.

S2: A20B-3300-0475 herhangi bir CNC sistem yazılımı içeriyor mu?

Hayır. CNC sistem yazılımı, FANUC kontrol sistemindeki ayrı eklenti kartları olan FROM (Flash ROM) modüllerinde saklanır. A20B-3300-0475 yalnızca işlem çekirdeği ve 128 MB çalışma belleği sağlar. Çalıştırma sırasında CNC, yazılımını FROM modüllerinden CPU kartının DRAM'ına yeniden yükler. CPU kartının değiştirilmesi FROM içeriğini veya SRAM'de saklanan parametreleri etkilemez.

S3: A20B-3300-0475, daha önce daha düşük DRAM kapasiteli CPU kartı çalıştıran bir sistemi yükseltmek için kullanılabilir mi?

Bu, ana kartın CPU kart yuvasının A3 kart tipi için derecelendirilip derecelendirilmediğine ve CNC yazılım sürümünün 128 MB çalışma belleğini destekleyip desteklemediğine bağlıdır. Daha önce daha az DRAM ile çalışan bir sistemde daha yüksek kapasiteli bir kartın kullanılması, fiziksel uyumluluğun doğrulanması durumunda zararlı değildir. Bununla birlikte, sistem yazılımının 128 MB'ın tamamını karşılayabilmesi gerekir; benzer bir değişim yerine yükseltme olarak takmadan önce CNC'nin donanım ve yazılım belgelerinden doğrulayın.

S4: A20B-3300-0475'i taktıktan sonra doğru prosedür nedir?

CPU kartını taktıktan sonra CNC'yi açın ve önyükleme sırasını gözlemleyin. Sistem başlatmayı tamamlamalı, yazılımını FROM'dan yüklemeli ve parametrelerini SRAM'den okumalıdır. Tüm eksenlerin, PMC işlevlerinin ve iletişim seçeneklerinin doğru şekilde çalıştığını doğrulayın. FROM içeriği veya SRAM parametreleri eksikse yedekten geri yükleyin. Değiştirme işlemini makinenin bakım kaydında belgeleyin.

S5: A20B-3300 serisinde A20B-3300-0475 dışında başka A3 CPU modülü çeşitleri var mı?

Evet. A20B-3300 serisindeki birden fazla CPU modülü, farklı DRAM kapasitelerinde A3 tipi işaretini taşır. -0475, 128 MB'lık varyanttır. Diğer A3 çeşitleri farklı DRAM boyutları taşıyabilir. Sipariş vermeden önce daima kurulu modülün etiketinde hem kart tipini (A3) hem de DRAM kapasitesini doğrulayın; her ikisinin de eşleştirilmesi, değiştirilecek parçanın orijinal modülün tüm özelliklerini karşılamasını sağlar.
