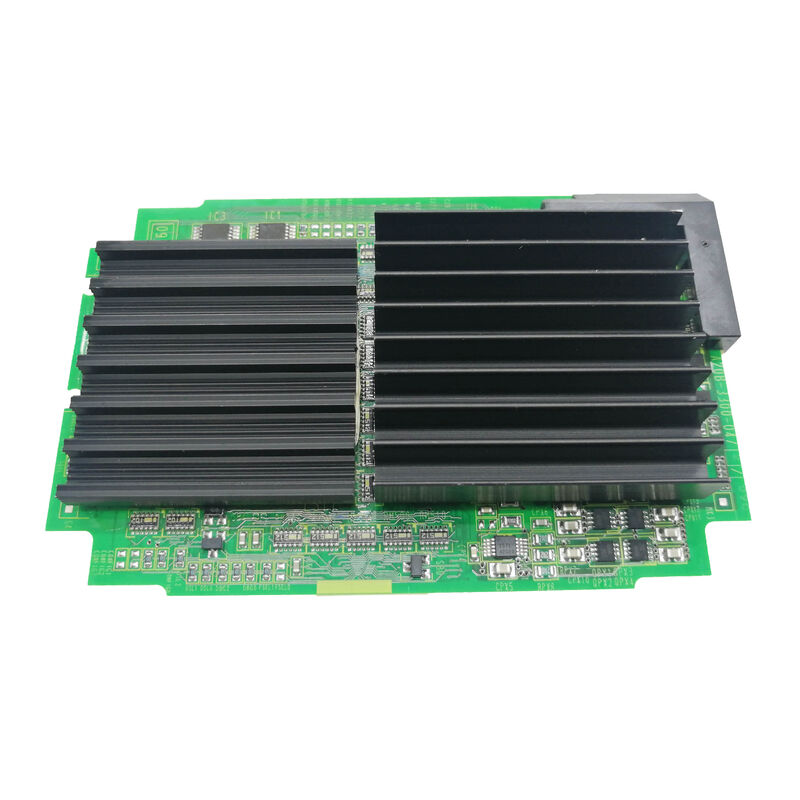

A20B-3300-0478 Fanuc PCB Kartı A20B33000478 A2OB-33OO-O478

A20B-3300-0478 FANUC FSSB Servo Ekle Modülü 30i / 31i / 32i / R-30i / Fiber-Optic Servo Genişleme / DSP Multi-Axis

FSSB eklentileri Servo Eksen kapasitesinin genişletilmesi

Serisi 30i/31i/32i, FANUC'un en yüksek kapasiteli CNC platformudur.A20B-3300-0478, FS30i sisteminin FSSB servo eksen kapasitesini, sadece ana taban kartının sağladığından daha fazla genişleten bir servo eklenti modülüdür.

Bu ek modülün ihtiyacı, 30i/31i/32i'nin uygulama profilinden kaynaklanmaktadır.Ana kart üzerindeki temel FSSB kanalları, belirli bir sayıdaki eksene hizmet vermektedir.Bu temel kapasiteyi aşan yapılandırmalar için çoklu yollu işleme sistemleri, birçok eklemli robot uygulamaları,karmaşık bileşik makine aletleri A20B-3300-0478 ek FSSB kanalları sağlar.

Ana Özellikler

R-30i Uyumluluğu Robot ve CNC aynı platformda

R-30i, Arc Mate, LR-Mate ve diğer birçok FANUC endüstriyel robot ailesi için FANUC'un robot denetleyicisidir.A20B-3300-0478'nin hem 30i CNC'ye hem de R-30i robot denetleyicisine hizmet vermesi, FANUC'un amiral gemisi platformlarının ortak donanım mimarisini yansıtır..

Hem FS30i CNC hem de R-30i robotu, servo eksen kontrolü için aynı FSSB mimarisini kullanır:

• CNC'de: FSSB, makine aracının aksları için Alpha-i SVM servo sürücülerine bağlanır
• Robot içinde: FSSB, robotun ortak servo sürücülerine bağlanır.

Tek bir A20B-3300-0478 modülü, bir 30i işleme merkezi için FSSB eksen genişlemesi sağlayan veya R-30i denetleyicisini kullanan bir FANUC endüstriyel robotu için bir uygulama hizmet verebilir.

Uygulama Senaryoları

30i CNC yüksek eksenli işlem sistemi:FANUC Serisi 30i CNC, 9 eksenli bir bileşik işleme merkezini kontrol eder. Temel ana kartın FSSB kanallarının hizmet edebileceğinden daha fazla eksen.A20B-3300-0478, genişletilmiş eksen sayımı için gereken ek FSSB kanallarını sağlar..

R-30i robot servomoduli hatası:R-30i tarafından kontrol edilen bir FANUC endüstriyel robotu, bir veya daha fazla eklem ekseninde FSSB iletişim hataları geliştirir.Değiştirme tüm ortak sürücülere tam FSSB iletişimi geri getirir.

Sık Sorulan Sorular

S1: A20B-3300-0478 fiziksel olarak 30i ana kartına nasıl bağlanır?

A20B-3300-0478, bir seçenek kartının ana panoya nasıl takıldığıyla benzer şekilde 30i/R-30i ana CPU kartına yatay olarak monte edilen bir takma modüldür.Güç ve kontrol sinyallerini board-to-board bağlantısı üzerinden çekir ve servo tahrik zinciri bağlantıları için FSSB fiber-optik bağlantılarını sağlar..

S2: Hangi servo sürücüler A20B-3300-0478'e bağlanır?

A20B-3300-0478, FANUC Alpha-i servo tahrik modülleri (A06B-6114 αis serisi, A06B-6096 Alpha SVM serisi vb.) ile bağlanan FSSB fiber-optik çıkışları sağlar.Ekleyici modülden her FSSB kanalı seri olarak bağlı birden fazla sürücüye hizmet verebilir.

S3: A20B-3300-0478'i değiştirmek servo parametre değişiklikleri gerektirir mi?

Bu ek modülün servis ettiği ekseler için tüm servoparametreler CNC'nin veya robot kontrolörünün ana SRAM'inde bulunur.Sistem, tüm bağlı sürücülerle FSSB iletişimini yeniden kurar ve mevcut parametreleri otomatik olarak uygular..

S4: A20B-3300-0478 CNC (30i) ve robot (R-30i) uygulamaları arasında değiştirilebilir mi?

Donanım modülü hem 30i/31i/32i CNC hem de R-30i robot denetleyici için onaylanmıştır.CNC ve robot uygulamaları arasında farklı olabilir.Uygulanabilir bakım kılavuzundan çapraz değiştirmeden önce aynı modül varyantının her iki uygulama için de doğru olduğunu doğrulayın.

S5: A20B-3300-0478 ile Axis Kartları (A20B-3300-063x) arasındaki fark nedir?

A20B-3300-063x Axis Card'lar (0635/0638) düşük seviye FANUC CNC platformları (0i-D ve ilgili) için temel eksen kontrol modülleri. The A20B-3300-0478 is a servo add-on expansion module specifically for the FS30i and R-30i platforms — which already have base FSSB channels on the main board and require this add-on for extended axis countsFarklı CNC platform katmanlarına hizmet veriyorlar.
