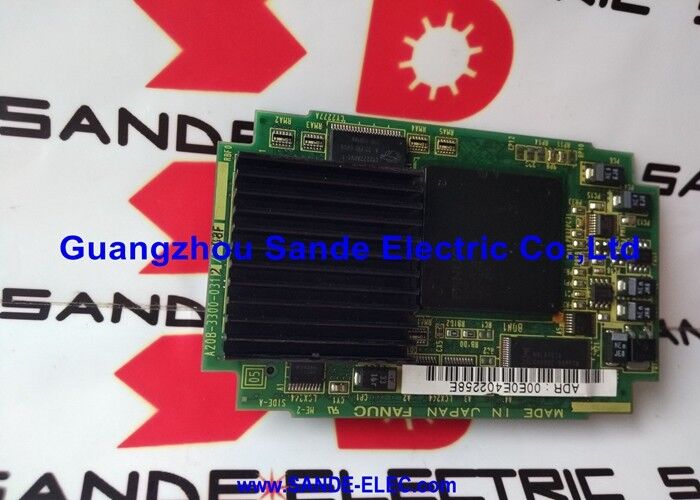

A20B-3300-0601 Fanuc PCB Kartı A20B33000601 A2OB-33OO-O6OI

FANUC A20B-3300-0601 | Seri 16iB / 18iB CPU Modülü — SDRAM 32MB / Takılabilir PCB Kartı

16iB ve 18iB'nin CPU Beyni — 32MB SDRAM Yapılandırması

A20B-3300-0601, FANUC'un 16iB ve 18iB Serisi CNC kontrolörleri için takılabilir CPU modülü kartıdır. 32MB SDRAM taşır ve kontrol ünitesinin ana CPU anakartına sığar ve burada CNC'nin çalıştığı işlemciyi ve çalışma belleğini sağlar. Tüm CNC çevrimi yürütme, enterpolasyon, servo komut oluşturma, HMI yönetimi ve arka planda görev işleme bu modül üzerinden yürütülür.

A20B-3300 serisi CPU modülleri, SDRAM veya DRAM kapasitelerine göre farklılık gösterir. -0600 çeşidi 16MB sağlar; -0601, 32 MB SDRAM sağlar. 32MB yapılandırması, en zorlu 16iB ve 18iB uygulamaları (çok eksenli sistemler, karmaşık program ortamları veya ek çalışma belleği boşluğunun daha karmaşık CNC işlevlerini ve seçenek yazılımını desteklediği yapılandırmalar) için belirtilmiştir.

Modül, bağımsız bir kart yerine takılabilir bir karttır; ana CPU anakartına kenar konnektörü aracılığıyla bağlanır ve bu kart üzerinde tanımlanmış bir yuva konumunu işgal eder. Ana CPU kartı güç ve sistem ara bağlantısını sağlar; A20B-3300-0601, işlem çekirdeğini ve onun SDRAM'ini sağlar.

Temel Özellikler

-0600 vs -0601 — Bellek Kapasitesi Değişkeni Belirler

Bu iki değişken, CNC sisteminin bellek gereksinimleri onaylanmadan birbirinin yerine kullanılamaz. Değiştirme, kurulu varyantın bellek kapasitesi ve türüyle eşleşmelidir. 32 MB'lık bir modülün gerekli olduğu yere 16 MB'lık bir modülün takılması, CNC yazılımının daha büyük bellek yapılandırmasını gerektirmesi durumunda, önyükleme hatalarına veya eksik işlev kullanılabilirliğine neden olabilir.

Değiştirme Notları — FROM/SRAM Verileri Değişmedi

A20B-3300-0601, geçici çalışma belleği olan SDRAM'ı taşır. CNC'nin program verileri, parametreleri ve sistem yazılımı bu CPU kartında değil, FROM/SRAM modülünde (tipik olarak A20B-3900-0xxx serisi) saklanır. CPU modülünün değiştirilmesi depolanan program veya parametre verilerini değiştirmez. CNC, her açılışta çalışma zamanı verilerini FROM/SRAM'den CPU modülünün SDRAM'ına yükler. Herhangi bir PCB değişiminden önce tüm CNC verilerinin geçerli bir yedeğini almanız önerilir, ancak yalnızca CPU modülünün değiştirilmesinden kaynaklanan veri kaybı riski, FROM/SRAM modülüne göre daha düşüktür.

SSS

S1: A20B-3300-0600 (16MB) ile A20B-3300-0601 (32MB) arasındaki işlevsel fark nedir?

Her ikisi de 16iB ve 18iB için CPU modülleridir. -0601'deki 32 MB SDRAM, CNC'nin aktif yürütme ortamı için daha fazla çalışma belleği sağlar; karmaşık çok eksenli sistemler, büyük programlar veya ek çalışma zamanı belleği boşluğu gerektiren isteğe bağlı işlevler için kullanışlıdır. Kurulu CNC sisteminin donanım konfigürasyonu hangi değişkenin gerekli olduğunu belirtir. -0601'in gerekli olduğu yere -0600'ü koymak sınırlı işleve veya önyükleme hatalarına neden olabilir.

S2: A20B-3300-0601, CNC parametrelerini veya programlarını saklıyor mu?

Hayır. SDRAM geçicidir; güç kapatıldığında tüm veriler kaybolur. CNC parametreleri, programları, takım ofsetleri ve sistem yazılımı FROM'da ve pil destekli SRAM'de (genellikle ayrı bir A20B-3900-xxxx modülünde) saklanır. CPU modülü bu verileri FROM/SRAM modülünden her açılışta kendi SDRAM'ine yükler. CPU modülünün değiştirilmesi CNC'nin kayıtlı veri yapılandırmasını değiştirmez.

S3: CNC önyükleniyor ancak bellek hatası alarmları gösteriyor. Olası sebep A20B-3300-0601 mi?

SDRAM modülü arızaları başlatma sırasında bellek hatası alarmlarına neden olabilir — CNC, açılışta kendi kendini sınaması sırasında çalışma belleğinin doğru yanıt vermediğini algılar. Bununla birlikte, önyükleme sırasındaki bellek hataları, tükenmiş SRAM yedek pillerinden (bu, bu kartı değil, FROM/SRAM'ı etkiler) veya bozuk FROM verilerinden de meydana gelir. Alarm koduna göre ayırt edin: DRAM'i işaret eden alarmlar veya çalışma belleği arızaları bu modülü işaret eder; SRAM veya FROM alarmları FROM/SRAM modülünü işaret eder.

S4: A20B-3300-0601 değiştirildikten sonra CNC'nin yapılandırılması gerekir mi?

Yalnızca CPU modülü değiştirilirse ve FROM/SRAM modülü sağlam kalırsa, CNC parametreleri ve yazılım FROM/SRAM'den normal şekilde yüklenir. CNC bir sonraki açılışta yapılandırılmış durumuna devam etmelidir. Üretime dönmeden önce CNC parametre sayfalarını kontrol ederek ve G/Ç ve sürücü çalışmasını doğrulayarak tüm parametrelerin ve işlevlerin sağlam olduğunu doğrulayın.

S5: A20B-3300-0601 nereden temin ediliyor?

FANUC 16iB/18iB CNC parça satış sonrası pazarı aracılığıyla - FANUC i-serisi PCB satıcıları, CNC onarım uzmanları ve test edilmiş fazla tedarikçiler. Takılı modülün etiketinden A20B-3300-0601'i (32MB SDRAM) doğrulayın. A20B-3300-0600 (16MB), CNC sisteminin bellek özelliklerini onaylamadan doğrudan bir alternatif değildir.
