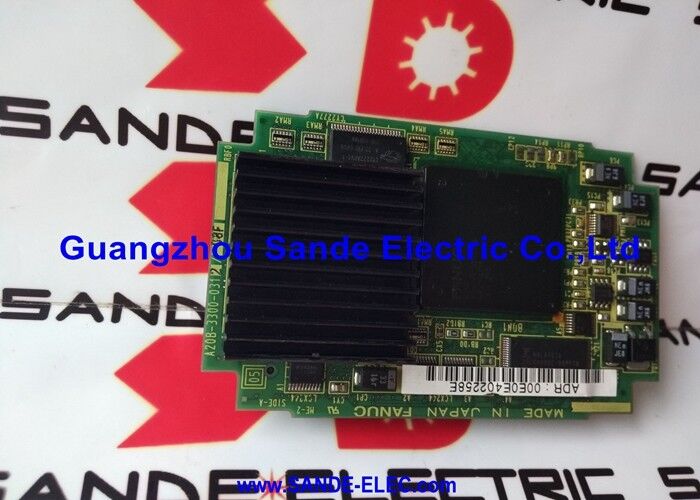

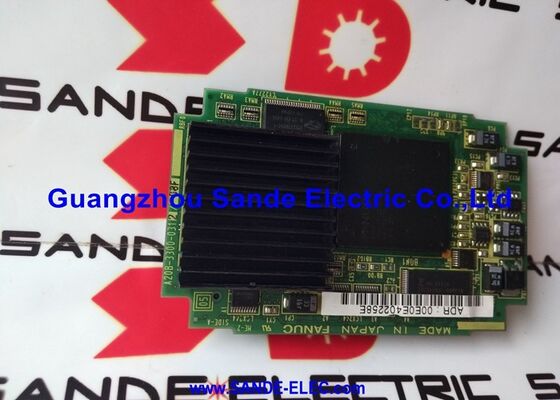

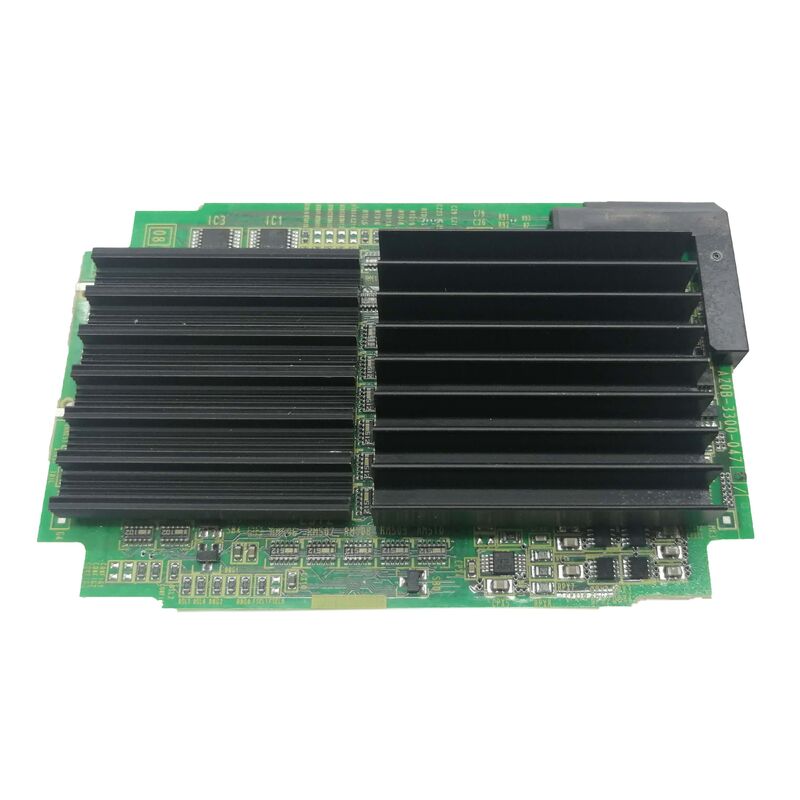

A20B-3300-0602 | FANUC 21i-B Pentium MMX CPU Modülü — 16 MB DRAM / Yükseltilmiş İşlemci / 21i-B CNC Serisi / A20B-3300-060x Ailesi

Pentium MMX — Gelişmiş Pentium

A20B-3300-060x ailesi, Intel Pentium MMX işlemciyi FANUC Serisi 21i-B platformuna getiriyor. Pentium MMX, standart Pentium'un geliştirilmiş bir revizyonudur ve iyileştirmeleri CNC ortamında ölçülebilir faydalar sağlar:

İki katına çıkarılan L1 önbelleği:Pentium MMX, çip üzerindeki talimat önbelleğini 8 KB'den 16 KB'ye ve veri önbelleğini 8 KB'den 16 KB'ye genişletir; bu, standart Pentium'un çip üzerindeki önbelleğinin iki katıdır. Daha büyük L1 önbelleğiyle işlemci, daha yavaş harici DRAM'i beklemek yerine çip üzerindeki depolamadan daha fazla bellek talebini karşılar. CNC iş yükleri için (servo koordinasyonunda sıkı döngüler, PMC ladder yürütme ve ekran yönetimi) bu, doğrudan saat döngüsü başına daha fazla talimatın tamamlanması anlamına gelir.

Geliştirilmiş dallanma tahmini:Pentium MMX'in güncellenmiş dallanma tahmin birimi, kod dizilerindeki koşullu sıçramaları daha iyi tahmin eder. CNC yazılımı kapsamlı koşullu mantık içerir - mod kontrolleri, alarm durumu değerlendirmesi, PMC merdiven basamak değerlendirmesi - bunların tümü doğru dallanma tahmininden yararlanır.

MMX komut seti:57 MMX talimatları multimedya iş yüklerini (video, ses, 3D grafikler) hedeflerken, SIMD (Tek Talimat, Çoklu Veri) yetenekleri, FANUC'un yazılım mühendisleri tarafından ekran oluşturma ve ileriye dönük işlemede belirli hesaplama modellerini paralelleştirmek için uygulanabilir.

Temel Özellikler

A20B-3300-060x — iB Nesli için Pentium MMX Ailesi

A20B-3300-060x ailesi, farklı iB CNC platformlarına yönelik Pentium MMX modüllerini kapsar:

0602 ve 0603, 060x ailesi içindeki 21i-B'ye özgü varyantlardır. Aralarındaki fark bellek kapasitesidir - 16MB'ta 0602 ve 32MB'de 0603.

Hem 0602 hem de 0603, aynı 21i-B platformu için önceki standart Pentium modüllerinden bir yükseltme yolunu temsil eder (A20B-3300-0312: 21i-B için Pentium 16MB). Pentium MMX, gelişmiş önbellek ve şube tahmin performansıyla aynı 16i işlevselliğini sunar.

Uygulama Senaryoları

21i-B CPU modülü yükseltmesi:Daha eski bir standart Pentium modülünü (A20B-3300-0312) çalıştıran FANUC Serisi 21i-B CNC, A20B-3300-0602 Pentium MMX modülüne yükseltildi. Geliştirilmiş önbellek performansı, daha hızlı blok işleme ve daha duyarlı ekran güncellemeleri sağlar.

21i-B CPU modülü hatası:A Serisi 21i-B CNC, CPU düzeyinde önyükleme hataları geliştirir. A20B-3300-0602 Pentium MMX modülü arıza olarak tanımlandı. Değiştirme, 21i-B CNC'nin işleme fonksiyonunu eski haline getirir.

SSS

S1: 21i-B için A20B-3300-0602 (Pentium MMX 16MB) ile A20B-3300-0312 (standart Pentium 16MB) arasındaki fark nedir?

Her ikisi de 16MB DRAM ile Series 21i-B platformuna hizmet ediyor. A20B-3300-0312 standart Intel Pentium'u kullanır. A20B-3300-0602, iki katına çıkarılmış L1 önbelleği (8KB→16KB veri, 8KB→16KB talimatı), geliştirilmiş dal tahmini ve MMX talimatlarıyla Intel Pentium MMX'i kullanır. Pentium MMX, aynı saat frekansında gözle görülür derecede daha iyi önbelleğe bağımlı iş yükü performansı sunar.

S2: A20B-3300-0602, 16i-B veya 18i-B Serisi ile uyumlu mu yoksa 21i-B'ye özel mi?

A20B-3300-0602, Seri 21i-B için belirtilmiştir. 16i-B ve 18i-B platformları A20B-3300-0600 (Pentium MMX 16MB) kullanır. Üç iB CNC çeşidi, tümü Pentium MMX işlemciler kullanmasına rağmen farklı CPU modülü parça numaraları kullanır; platforma özel konektör veya sinyal gereksinimleri, hangi modülün hangi CNC'ye uyacağını belirler.

S3: A20B-3300-0602'yi A20B-3300-0603 (32MB) ile değiştirmek performans avantajı sağlar mı?

A20B-3300-0603'teki ek DRAM, CNC işlemci için daha fazla çalışma belleği sağlar. Bu, 21i-B'nin daha büyük programları, daha fazla yüklü yazılım seçeneğini veya ek bellek tüketen gelişmiş GUI işlevlerini çalıştırdığı durumlarda faydalıdır. Standart konfigürasyonlar için 16MB yeterlidir. 32MB modül, yoğun seçenekli 21i-B sistemlerinden yararlanır.

S4: A20B-3300-0602'nin değiştirilmesi CNC parametrelerini veya programlarını etkiler mi?

Hayır. Parametreler ve programlar SRAM ve FROM modüllerinde bulunur. CPU modülünün değiştirilmesi depolanan verileri etkilemez. A20B-3300-0602'yi taktıktan sonra CNC, FROM'dan önyükleme yapar ve SRAM'den parametreleri okur.

S5: A20B-3300-0602, 21i-B sistemindeki eski 486 sınıfı CPU modülünün yerini alabilir mi?

21i-B'nin desteklenen CPU modülleri, platformun ana kart soket spesifikasyonuna göre tanımlanır. Ana kart Pentium MMX modüllerini (A20B-3300-0602) kabul ediyorsa, eski 486 sınıfı modüller farklı bir platform nesline hizmet ediyordu. 21i-B'nin ana kartı Pentium sınıfı modüllerle eşleştirilmiştir; donanım belgelerinden bunu doğrulayın.
