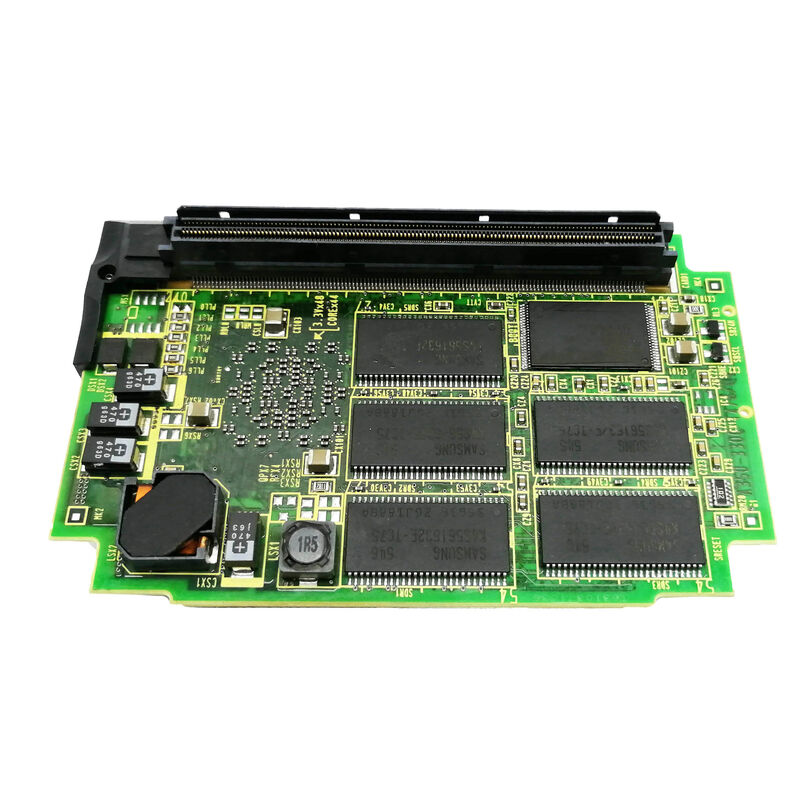

A20B-3300-0603 Fanuc PCB Kartı A20B33000603 A2OB-33OO-O6O3

A20B-3300-0603 FANUC 21i-B Pentium MMX CPU Modülü 32MB DRAM / Genişletilmiş Bellek / Serisi 21i-B CNC / A20B-3300-060x Ailesi

32MB ¢ Ekstra hafızanın sağladığı özellikler

A20B-3300-0603, Seri 21i-B Pentium MMX CPU modülü ailesinin 32MB DRAM varyantıdır.

FANUC 21i-B CNC mimarisinde DRAM, işlemcinin tüm aktif kodu yürüttüğü ve tüm çalıştırma zamanı verilerini depoladığı çalışma belleği.16MB ile 32MB arasındaki fark özel durumlarda önemlidir.:

Yazılım seçenek yoğunluğu:Her FANUC CNC yazılım seçeneği, DRAM ayak izine çalıştırılabilir kod ekler.Çoklu yol koordinasyonu, servo ayarlama araçları, çalışma belleğine daha fazla yazılım talebi uygular. 32MB, tamamen seçili yapılandırmalar için rahat bir baş alanı sağlar.

Program bekleme tamponu:Yüksek hızlı yüksek hassasiyetli işleme modlarında, CNC'nin ileri bakış tamponu, mevcut kesim konumundan önce birçok G-kod bloğunu önceden işler. Daha büyük ileri bakış daha fazla DRAM gerektirir.Örtü ve kalıp, veya 21i-B'nin ileriye bakışının sınırlarına ulaştığı hassas konturlama uygulamalarında, ek DRAM tampon kısıtlamalarının riskini azaltır.

GUI ve görüntüleme verileri:21i-B'nin grafik görüntüsü, araç yolu görselleştirme, program görüntüleme, teşhis ekranları, aktif görüntüleme verilerini DRAM'da depolar.

Ana Özellikler

0602 vs 0603 ¢ İki 21i-B Pentium MMX Varyantı Arasındaki Seçim

21i-B için 060x ailesi iki DRAM seçeneği sunar:

İşlemci performansı aynıdır. İkisi de aynı önbelleğe ve saat özelliklerine sahip Pentium MMX kullanır.

Kurulu 21i-B sistemi geniş yazılım seçeneklerine sahip olduğunda, ileriye bakma gereksinimleri olan programları çalışırken veya CNC'nin hesaplama kaynaklarını zorlayan hassas konturlama için kullanıldığında,A20B-3300-0603 tercih edilen moduldür..

Uygulama Senaryoları

21i-B'nin yerine çok seçilmiş bir yedek:Çoklu yazılım seçenekleri ile bir Seri 21i-B 5 eksenli işleme merkezi ️ AICC (AI Kontür Kontrolü), servo ayarlama,çok eksenli koordinasyon, tüm seçenek kümesi için yeterli çalışma belleği sağlamak için A20B-3300-0603'ü CPU modülü olarak kullanır.

16 MB'dan CPU modülü yükseltme:A20B-3300-0602 (16MB) ile bir 21i-B CNC, sistemin DRAM talebini 16MB'lik baş alanının üzerinde taşıyan ek yazılım seçenekleri yüklendiğinde A20B-3300-0603 (32MB) 'ye yükseltilmiştir.

Sık Sorulan Sorular

S1: 32 MB'ye ihtiyaç duyulduğunda, ağır bir şekilde seçilen 21i-B sadece 16 MB ile çalışırsa (A20B-3300-0602) ne olur?

Etkin yazılım seçenekleri, 16MB modülün sağladığından daha fazla DRAM gerektiriyorsa, CNC tamamen başlatılamaz, belleğe bağlı alarmlar üretebilir veya belirli seçenek işlevlerini yüklemeyi reddedebilir.FANUC 21i-B donanım kılavuzu, her yazılım seçeneği kombinasyonu için minimum bellek gereksinimlerini belirtir.Sistemin seçenek listesinden bellek gereksinimlerini doğrulayın.

S2: A20B-3300-0602'nin yerine A20B-3300-0602'nin geriye dönük uyumluluğu var mı?

Çoğu durumda, evet. 0603'teki ek 32 MB tamamen ekleyici işlemci aynı kalır ve daha büyük bellek 16 MB için tasarlanmış sistemlerle uyumluluk sorunlarına neden olmaz.32MB modülü, tipik olarak yapılandırma değişikliklerine gerek kalmadan 16MB modülü için bir eklenti değiştiricisidir.

S3: 21i-B platformu için mevcut olan maksimum DRAM nedir?

A20B-3300-060x ailesi, Pentium MMX nesil 21i-B modülleri için 32MB (A20B-3300-0603) ile zirveye çıkar. Later A20B-3300 series modules (such as the B3 generation with 128MB DRAM — A20B-3300-0471 confirmed for 16i-B/18i-B/21i-B) provide substantially larger memory capacity for newer system software versions that support them.

S4: A20B-3300-0603'ün değiştirilmesi, depolanan CNC verilerini etkiler mi?

No. CNC parametreleri ve programları, SRAM ve FROM modüllerinde bulunur. A20B-3300-0603'ü değiştirmek bu depolanan değerleri etkilemez.CNC FROM'dan başlıyor ve sağlam SRAM'dan tüm parametreleri okuyor.

S5: A20B-3300-0603 hem hata değiştirme hem de bir işlemde bellek yükseltme olarak hizmet edebilir mi?

Eğer mevcut CPU modülü arızalanırsa ve sistem ek bellekten yararlanırsa,başarısız bir A20B-3300-0602 (16MB) yerine bir A20B-3300-0603 (32MB) değiştirmek, donanım hatasını aynı anda çözer ve mevcut DRAM'ı yükseltir. Bu yükseltmeyi yapmadan önce yüklü yazılım sürümünün 32MB'yi desteklediğini doğrulayın.
