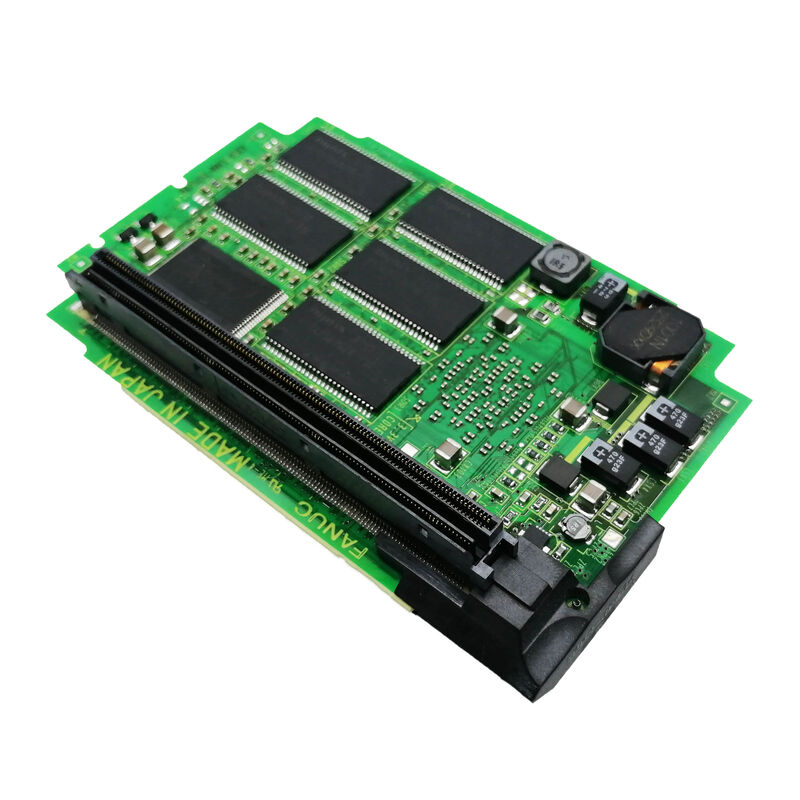

A20B-3300-0638 Fanuc PCB Kartı A20B33000638 A2OB-33OO-O638

A20B-3300-0638. FANUC Eksen Kartı A2 Serisi 0i-D / 4-Axis / HRV3-HRV2 / FSSB / 0i-TD ve 0i-MD CNC

Eksen Kartı A2 0i-D Serisi için Servo Beyin

A20B-3300-0638 doğrudan 0i-D serisinin ana panosuna takılır.0i-D'ye servomühendisliği sağlayan modüldür. Servo sürücülere tüm FSSB iletişimini yönetir ve her kontrol edilen eksen için mevcut kontrol parametrelerini koordine eder..

KFAS LLC şunu doğruluyor: "A20B-3300-0638 Fanuc 0i-Model D (0i-TD, 0i-MD) Bakım Kılavuzu B-64305EN'de kullanılıyor".

0i-D, dördüncü nesil FANUC 0i CNC'dir, küresel üretimdeki dönüşüm merkezleri ve işleme merkezleri için en yaygın olarak kullanılan orta sınıf CNC platformu.Servo performansı doğrudan parça kalitesini ve döngü süresini etkiler, aks kartını CNC donanım yığınındaki en önemli kartlardan biri haline getirir.

Ana Özellikler

HRV3 ve HRV2 yüksek performanslı servis yanıtları

A20B-3300-0638'in hem HRV3 hem de HRV2 için desteği önemlidir. HRV (Yüksek Yanıt Vektörü) kontrolü, servo akım döngüsünün bant genişliğini belirler:

HRV2:Geçerli döngü 62,5 μs aralıklarla güncellenir. daha önceki HRV1'i değiştiren standart yüksek tepki modu.

HRV3:Mevcut döngü 31.25μs aralıklarla güncellenir.Dinamik kesme kuvvetleri altında konum hatasını azaltır, ve yüksek besleme hızlarında yüzey finiş kalitesini iyileştirir.

hassas işleme uygulamalar için ️ sıkı toleranslı dönüş,yüksek hızlı ölçekli ve kalıplı frezeleme A20B-3300-0638'de HRV3'ün kullanılabilirliği, 0i-D'yi daha önce üst katmanlı CNC platformlarıyla ilişkilendirilmiş servo performansına sahip hale getirir.

Uygulama Senaryoları

0i-TD CNC servo hatası:Bir FANUC 0i-TD torna, bir veya daha fazla eksen üzerinde FSSB iletişim alarmları geliştirir.Değiştirme her dört eksen kanalı için FSSB servo iletişimini geri getirir.

0i-MD işleme merkezi ekseni kartı bakımı:Bir 0i-MD işleme merkezi kontrol sisteminin bakımından geçirilir. A20B-3300-0638 eksen kartını bilinen iyi duruma getirmek için değiştirilir.

Sık Sorulan Sorular

S1: A20B-3300-0638 0i-D için özel mi, yoksa 0i-C ile de uyumlu mu?

KFAS LLC, 0i-Model D (0i-TD, 0i-MD) bakım kılavuzu B-64305EN için A20B-3300-0638'i doğruluyor.Bu platform için sipariş vermeden önce 0i-C donanım belgeleri ile 0638'in 0i-C uygulamaları için belirtildiğini doğrulayın..

S2: Hangi alarmlar A20B-3300-0638'in arızalı olduğunu gösteriyor?

FSSB iletişim alarmları (SV0401, SV0446,ve 0i-D alarm listesindeki ilgili FSSB hata kodları) birden fazla eksende aynı anda görünmektedir özellikle servo sürücüler ve motorlar doğru bir şekilde test edildiğinde eksilme kaynağı olarak eksilme kartını işaret ederTek eksenli FSSB alarmları, eksen kartı yerine sürücü tarafında bir hatayı gösterebilir.

S3: A20B-3300-0638'i değiştirmek herhangi bir servo parametre değişikliği gerektirir mi?

Hayır. 0i-D'nin servo parametreleri (eksen kazançları, HRV modu ayarları, motor tipi, kodlayıcı tipi) CNC'nin ana SRAM'inde depolanır. A20B-3300-0638'i monte ettikten sonra,CNC FSSB iletişimi yeniden kurar ve mevcut servo parametrelerini dört eksene otomatik olarak uygular.

S4: A20B-3300-0638 (Axis Card A2) ve A20B-3300-0637 (Axis Card A3) arasındaki fark nedir?

JJ Otomasyon, A20B-3300-0637'nin 0i Serisi ve 30i Serisi denetleyicilerindeki eksel kontrol işlevlerini yöneten Axis Card A3 olduğunu doğruluyor.A2 (0638) özel olarak 0i-D (0i-TD/0i-MD) için onaylanmıştır.. Kurulu kart türünü etiketinden doğrulayın hardware uyumluluğunu doğrulamadan A3'ü A2'ye veya tam tersi yerine koymayın.
