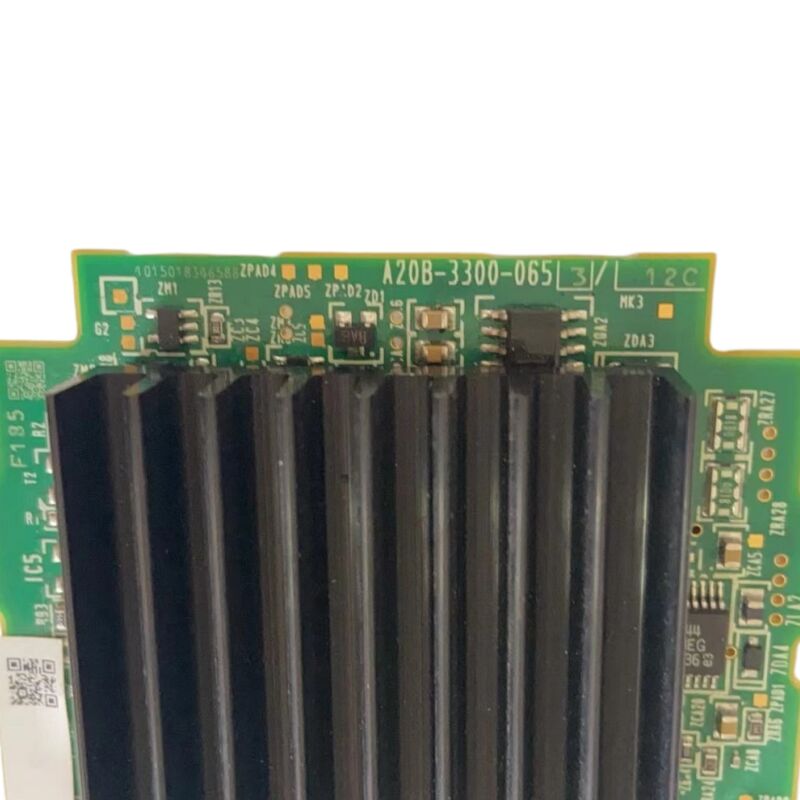

A20B-3300-0653 Fanuc PCB Kartı A20B33000653 A2OB-33OO-O653

FANUC A20B-3300-0653 A20B-3300 Serisi A2 CPU Modülü PCB

FANUC CNC mimarisinde A20B-3300 Serisi CPU Modülleri

A20B-3300-0653, FANUC'un A20B-3300 kart serisinden bir CPU modülüdür.,-0653 bu ailenin A2 serisi CPU modülü varyantıdır.

Bir FANUC CNC kontrol ünitesinde, CPU modülü işlem çekirdeğidir. FROM bellek modüllerinden yüklenen CNC sistem yazılımını yürütür, gerçek zamanlı görevleri koordine eder (eksen interpolasyonu,PMC merdivenin uygulanması, operatör arayüzü işleme, I / O yönetimi) ve kontrol ünitesinin işlevsel panoları arasındaki veri akışını yönetir.Başarısız bir CPU modülü, kontrol sisteminin tamamen arızalanmasına neden olur. CNC başlatılmaz veya döngünün ortasında durur..

A20B-3300 serisi modülleri, diğer fonksiyonel modülleri (FROM / SRAM belleği, servo kontrol kartları, grafik modülleri) ile birlikte CNC kontrol ünitesinin ana ana ana PCB'sine takılır.Her bir A20B-3300 eklentisi varyantı bu modüler mimaride belirli bir işlevi yerine getirir. -0653 CPU modülü işleme çekirdek pozisyonunu işliyor..

Ana Özellikler

A20B-3300 Aile ¢ Sufiks Özel Seçim

A20B-3300 ailesi içinde farklı fonksiyonel pozisyonlara hizmet veren birden fazla varyant vardır:

• 16i-A/18i-A/21i-A için 486DX MMX CPU modülü
• A20B-3300-0102 16i/18i/21i için RISC PowerPC CPU kartı
• A20B-3300-0653 A2 serisi CPU modülü (bu kart)

Yakın arka kelimeler farklı CNC platform nesillerine veya farklı işleme işlevlerine hizmet eder. A20B-3300 çeşitleri arasındaki fiziksel benzerlik uyumluluğu göstermez.Tam parça numarası A20B-3300-0653 yerleştirilmiş kart etiketinden bir yedek kaynak önce doğrulayın.

Değiştirme Kaydetmeden önce veri yedekleme

CPU modülü, CNC parametrelerini saklamaz. Bununla birlikte, veri içermeyen kart değişimi geçerli olduğunu varsaymadan önce belirli makinenin mimarisini doğrulayın.Her zaman tüm CNC verilerini yedekleyin (parametreler, PMC merdiveni, programlar) orijinal CPU modülünü çıkarmadan önce, yedekleme yapılması beklenmiş olup olmamasından bağımsız olarak.

Değiştirme cihazını yerleştirdikten sonra, CNC başlatma dizisinin normal şekilde tamamlandığını ve makineyi üretime geri göndermeden önce CPU sürümüyle ilgili alarm kodlarını kontrol edin.

Sık Sorulan Sorular

S1: A20B-3300-0653 CNC kontrol ünitesinde ne yapar?

A2 serisi CPU modülüdür. CNC sistem yazılımını çalıştıran, gerçek zamanlı kontrol görevlerini yöneten merkezi işlem kartı.ve kontrol ünitesinin fonksiyonel modülleri arasındaki veri akışını koordine ederBir CPU modülü arızası, kontrol sisteminin tamamen arızalanmasına neden olur: CNC başlatılamaz veya çalışma ortasında durur.

S2: Diğer A20B-3300 çeşitleri -0653'ün yerine geçebilir mi?

A20B-3300 ailesindeki bitişik parça numaraları farklı fonksiyonel pozisyonlara veya farklı CNC platform nesillerine hizmet eder. Fiziksel benzerlik uyumluluğu göstermez.Her zaman A20B-3300-0653 özel olarak kurulu tablo etiketinden onaylayın.

S3: CPU modülünün arızalı olduğu sonucuna varmadan önce ne kontrol edilmelidir?

Kuraldaki kontrol güç kaynağı voltajlarını doğrulayın. ̇ bir güç kaynağı arızası, CPU arızası ile aynı semptomları değiştirme maliyetinin bir kısmında üretir.hafıza modülleri)CNC'nin başlangıç aşamasındaki teşhis LED durumlarını, yedek bir kart sipariş etmeden önce tam arıza aşamasını belirlemek için bakım kılavuzuna karşı gözden geçirin.

S4: CPU modülünü değiştirmek CNC parametre yeniden girmesini gerektirir mi?

CNC parametreleri, CPU modülünde değil, SRAM bellek modülünde bulunur.Makinenin spesifik mimarisini doğrulayın ve ne olursa olsun her zaman mevcut bir yedekleme tutun.

S5: A20B-3300-0653 nereden geliyor?

FANUC CNC kartı satış sonrası piyasası aracılığıyla A20B-3300 serisi modül satıcıları ve CNC onarım uzmanları.Onaylanmış bir yedek cihazı yerinde tutmayı düşünün. CPU modülünün arızası, bozulmuş modda çözüm olmadan makineyi tamamen durdurur..
