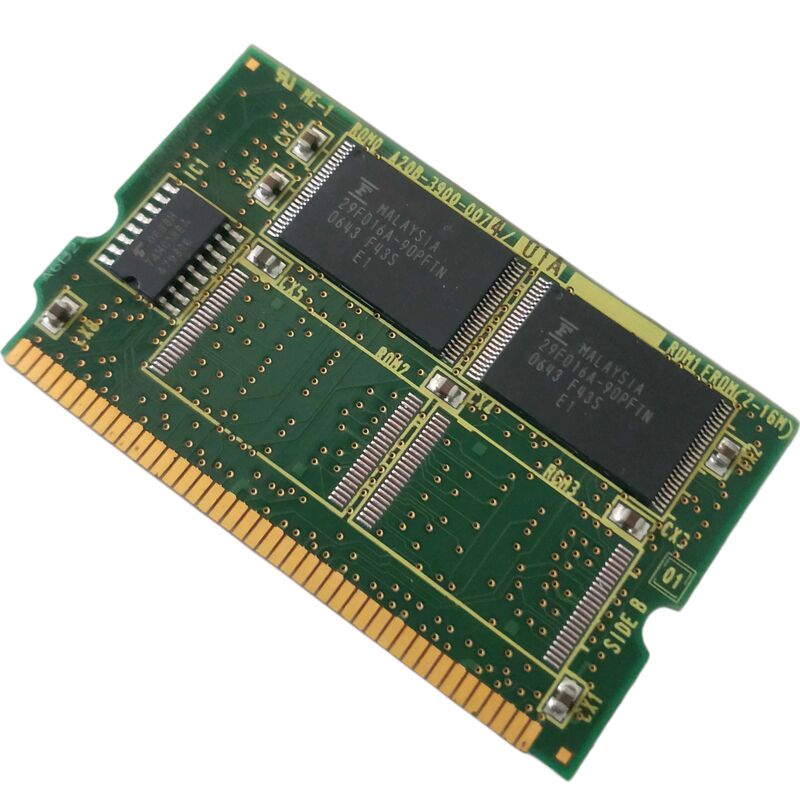

FANUC A20B-3900-0071 | 12MB FROM Flash DIMM Bellek Modülü — Seri 16i / 18i / 21i CNC

Parça Numarası: A20B-3900-0071

Çapraz Referans: A20B39000071

Üretici: FANUC Ltd. (Japonya)

Ürün Tipi: FROM (Flash ROM) DIMM Bellek Modülü — 12 MB

Ürün Serisi: A20B-3900

Uçucu Olmayan Firmware Depolama

A20B-3900-0071, FANUC Seri 16i, 18i ve 21i CNC sistemleri için 12 MB'lık bir FROM (Flash Salt Okunur Bellek) DIMM modülüdür. i-Serisi ana kartındaki DIMM yuvasına takılır ve CNC'nin önyükleme ve çalışması için ihtiyaç duyduğu her şeyi depolar: FANUC sistem yazılımı, servo kontrol firmware'i, PMC merdiven mantığı ve yönetim programları. Güç açıldığında, CNC, FROM içeriğini çalıştırmak üzere çalışma DRAM'ine yükler. Çalışan bir FROM modülü olmadan CNC başlatılamaz.

Flash ROM, pil yedeği olmadan verileri saklar — yedek pil biterse içeriğini kaybeden SRAM'in aksine. FROM modülü, flash bellek hücreleri sağlam olduğu sürece stabildir. Arızalar tipik olarak bir FROM eşlik hatası veya önyükleme hatası alarmı olarak ortaya çıkar.

A20B-3900 serisi birden fazla kapasite varyantını kapsar. 0071, 8 MB (0012) ve daha büyük 32 MB modüller (0225) arasında konumlanan 12 MB'lık sürümdür. Gerekli kapasite, CNC'nin yazılım sürümüne ve kurulu herhangi bir yazılım seçeneğine bağlıdır — sipariş vermeden önce CNC'nin donanım belgelerinden gerekli FROM boyutunu doğrulayın.

Anahtar Özellikler

SSS

S1: CNC güç açıldığında bir FROM eşlik hatası gösteriyor. A20B-3900-0071'in nedeni bu mu?

Önyükleme sırasında FROM eşlik hataları doğrudan arızalı veya bozuk bir FROM modülünü gösterir. Modülü değiştirmeden önce, BOOT ekranı aracılığıyla bir FROM yeniden flaşlamayı deneyin — yazma işlemi başarılı olursa, modülün flaş hücreleri yeniden flaşlamanın temizleyebileceği bir yumuşak hata geliştirmiş olabilir. Yazma başarısız olursa veya yeniden flaşlamadan sonra hatalar devam ederse, modül arızalanmış demektir ve değiştirilmelidir.

S2: A20B-3900-0071'i değiştirdikten sonra CNC önyükleniyor ancak yanlış firmware davranışı gösteriyor. Sorun ne?

Takılan yeni bir FROM modülü, CNC'yi başlatılmamış bir durumda başlatacaktır. Belirli CNC serisi ve yazılım sürümü için doğru FANUC sistem yazılım dosyaları BOOT ekranı aracılığıyla yüklenmelidir. Gerekli yazılım sürümünü orijinal modülün etiketinden veya CNC'nin sistem bilgileri ekranından doğrulayın.

S3: 12 MB A20B-3900-0071, aynı DIMM yuvasındaki 8 MB veya 4 MB modüllerle uyumlu mu?

FROM modülü kapasitesi, yazılım sürümünün gereksinimleriyle eşleşmelidir. Daha düşük kapasiteli bir modül, gerekli tüm yazılım dosyalarını barındırmayabilir. Farklı bir kapasite modülünü değiştirmeden önce FANUC'un donanım yapılandırma belgelerinden CNC'nin kurulu yazılımı için minimum FROM boyutunu doğrulayın.

S4: FROM modülü, ek yazılım seçeneklerini desteklemek için 12 MB'den daha büyük bir kapasiteye yükseltilebilir mi?

Evet, ana kartın DIMM yuvasının desteklediği sınırlar dahilinde. Daha büyük modüller (32 MB A20B-3900-0225 gibi) desteklenen ana kart sürümlerindeki aynı DIMM yuvasıyla uyumludur. Yükseltmeden önce ana kartın daha büyük modül kapasitesini desteklediğini doğrulayın.

S5: A20B-3900-0071 nereden temin edilir?

FANUC i-Serisi yedek parça uzmanları ve CNC satış sonrası bayileri, A20B-3900 FROM modülleri için değişim stoğu bulundurur. Hem yeni fazla hem de yenilenmiş üniteler mevcuttur. 0071 (12 MB) varyantının onayını isteyin — farklı kapasitedeki bitişik varyantları değil.
