A20B-3900-0074 Fanuc PCB Kartı A20B39000074 A2OB-39OO-OO74

FANUC A20B-3900-0074 | A20B-3900 Serisi F-ROM Flash Bellek Modülü — FANUC CNC Kontrol Sistemleri

Parça Numarası: A20B-3900-0074

Revizyon: /01A (kart üzerindeki etikette bulunduğu gibi)

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: F-ROM (Flash Salt Okunur Bellek) DIMM Modülü

Seri: A20B-3900

Bellek Tipi: Flash ROM — uçucu olmayan, pil gerektirmez

CNC'yi Çalışır Durumda Tutan Flash Bellek

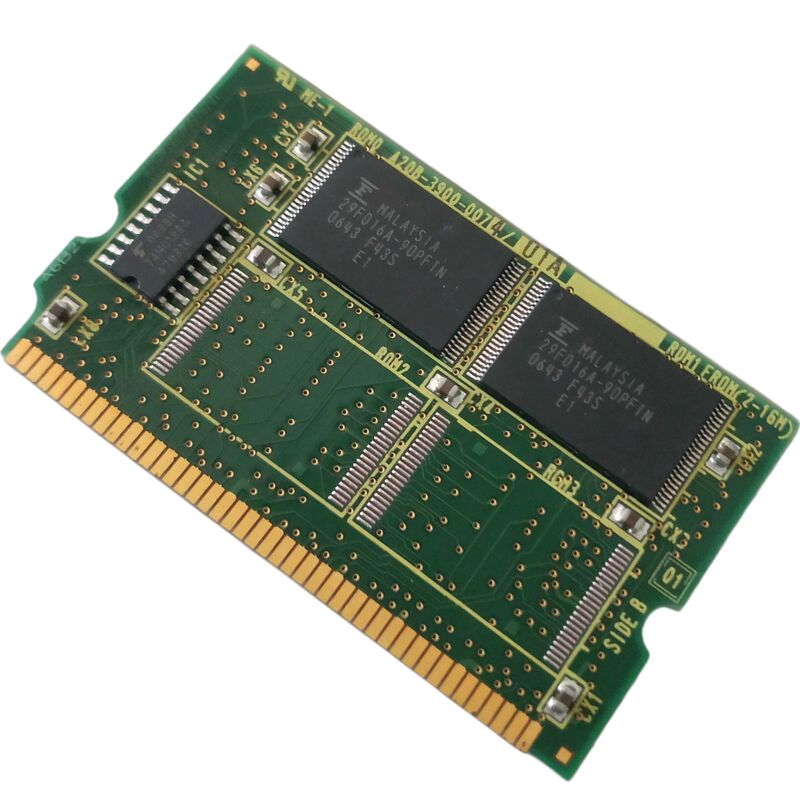

A20B-3900-0074, FANUC'un i-Serisi CNC kontrol mimarisinde kullanılan takılabilir DIMM bellek kartları ailesi olan FANUC'un A20B-3900 serisinden bir FROM (Flash Salt Okunur Bellek) modülüdür. Bu modül, i-Serisi ana kartındaki DIMM yuvasına takılır ve CNC'nin sistem yazılımını, servo kontrol firmware'ini, PMC programlarını ve ilgili işletim verilerini depolar.

Aynı kontrolcüdeki SRAM modüllerinin aksine — makine parametrelerini, takım ofset tablolarını ve parça programlarını tutan ve güç döngüleri boyunca verileri saklamak için yedek pil gerektiren — FROM modülü flash bellek kullanır. Flash, pil olmadan uçucu değildir. İçeriği tamamen güç kaybından sonra süresiz olarak korunur ve arıza pil deşarjıyla ilişkilendirilmez. Bir FROM modülü arızalandığında, kontrolcü işletim yazılımını çalışma RAM'ine başarıyla yükleyemediği için CNC genellikle güç açıldığında bir önyükleme hatası veya FROM eşlik hatası gösterir.

A20B-3900 serisi, her biri dört haneli soneki ile tanımlanan birden fazla kapasite varyantını kapsar. 0074 bu ailenin içindedir; komşu sayılar (0071 = 12MB, 0075 = 2MB) serinin aralığını doğrular. Kart etiketindeki /01A revizyon kodu, belirli üretim revizyonunu tanımlar — eşleşen spesifikasyonda bir yedek talep ederken önemlidir.

Bir FROM Modülünü Değiştirme — Sonrasında Ne Olmalı

FROM modülü CNC'nin sistem yazılımını depolar. Yedek bir modül takıldığında:

• Modül, belirli CNC serisi ve yazılım sürümü için doğru firmware'i taşıyorsa, kontrolcü önyüklenir ve SRAM modülündeki parametreler ve programlarla çalışmaya devam eder (SRAM'ın sağlam olduğu varsayılarak).
• Modül boş gelirse, FANUC sistem yazılımı, bu CNC için doğru yazılım görüntüsünü içeren CF kartı veya bellek kartı kullanılarak BOOT ekranı aracılığıyla yüklenmelidir.
• Yazılım sürümü, CNC'nin donanım nesliyle eşleşmelidir. Bir uyumsuzluk doğru önyüklemeyi engeller.

FROM değişimi parametreleri, parça programlarını veya takım ofsetlerini etkilemez — bunlar SRAM modülünde bulunur.

Anahtar Özellikler

SSS

S1: CNC güç açıldığında bir FROM eşlik hatası gösteriyor. A20B-3900-0074 hatalı mı?

Önyüklemedeki FROM eşlik hataları, modüldeki bozuk veya arızalı flash belleği gösterir. Değiştirmeden önce, FROM'u BOOT ekranı aracılığıyla yeniden flaşlamayı deneyin — yumuşak bir bozulma bazen düzeltilebilir. Yazma işlemi başarısız olursa veya yeniden flaşlamadan sonra hatalar devam ederse, modülün flash hücreleri arızalanmış demektir ve değiştirilmesi gerekir.

S2: Yedek bir A20B-3900-0074 taktıktan sonra CNC hiçbir parametre göstermiyor. Bir şeyler mi ters gitti?

Hayır — parametreler FROM modülünde değil, SRAM modülünde saklanır. SRAM modülü doğru şekilde ele alındıysa (kart değişimi sırasında pil korunduysa), tüm parametreler, programlar ve ofsetler sağlamdır. SRAM pili değişim sırasında çıkarıldıysa veya bittiyse, SRAM içeriği kaybolmuş demektir ve yedekten geri yüklenmesi gerekir.

S3: Yedek FROM modülü boş geliyor. Hangi yazılımın yüklenmesi gerekiyor?

CNC'nin serisi (örneğin, 16i, 18i) ve yazılım sürümüyle eşleşen FANUC sistem yazılımı BOOT ekranı aracılığıyla yüklenmelidir. Doğru yazılım görüntüsünü edinin — mevcut CF kartı veya FANUC servisinden bir yazılım arşivi. Yüklemeden önce yazılım sürümünün orijinaliyle eşleştiğini doğrulayın.

S4: Farklı bir A20B-3900 varyantından bir FROM modülü 0074 yerine kullanılabilir mi?

A20B-3900 serisindeki farklı sonekler farklı flash kapasitelerine sahip olabilir. Yetersiz kapasiteli bir modül takmak tam yazılım görüntüsünü tutmayabilir ve önyükleme hatalarına neden olabilir. Tam 0074 varyantını kullanın veya değiştirmeden önce kapasite uyumluluğunu doğrulayın.

S5: A20B-3900-0074 nereden temin edilir?

FANUC CNC satış sonrası piyasası aracılığıyla — fazla stok, test edilmiş yenilenmiş üniteler ve zaman zaman onarım hizmetleri. Revizyon eşleşmesi gerekiyorsa /01A revizyonunun mevcut olduğunu doğrulayın. Kart kabul edilmeden önce doğru okuma/yazma işlevi için test edilmelidir.
