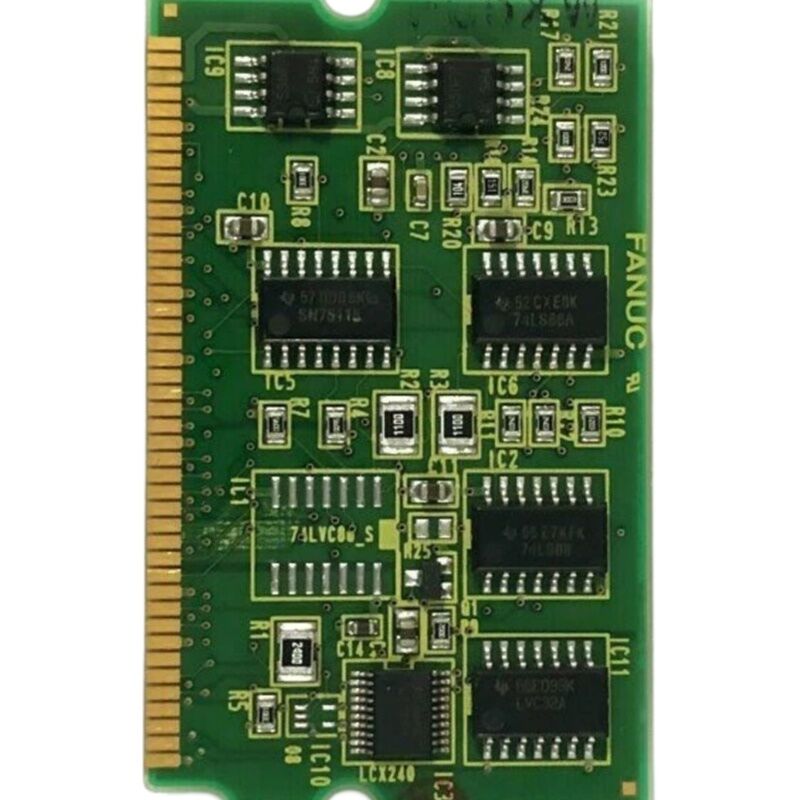

A20B-3900-0170 Fanuc PCB Kartı A20B39000170 A2OB-39OO-OI7O

FANUC A20B-3900-0170 -- FROM/SRAM Analog Spindle Modülü

Parça numarası:A20B-3900-0170

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:FROM/SRAM Analog Spindle Modülü (PCB)

Referans Kılavuzu:B-64115EN

Genel bakış

A20B-3900-0170, FANUC Corporation'ın çift fonksiyonlu bir PCB'si.

FANUC, bu kartın desteklemek için var olduğu farklı ve özel bir donanım konfigürasyonu olan bir analog sinyal yolundan fırça sürmek için yapılandırılmış CNC kontrol sistemleri için tasarlanmıştır.

Analog spindle arayüzü, kartın belirleyici özelliğidir.

FANUC CNC sistemleri iki spindle kontrol yöntemini destekler: seri ve analog.Analog spindle sürücüsü, spindle hızını kontrol etmek için bir voltaj sinyali kullanır..

Daha eski veya analog tip spindle amplifikatörlerinin etrafında inşa edilen makineler analog arayüz kartına ihtiyaç duyar. A20B-3900-0170 bu arayüzü sağlar..

Bu karttaki FROM ve SRAM, herhangi bir FANUC bellek modülünde hizmet ettikleri rollerle aynı rolü üstlenirler.

SRAM, akü yedeklemesi altında çalışma süresi verilerini tutar. Her iki bellek türü de spindle arabirim devresi olarak aynı fiziksel panoya entegre edilmiştir.Döner fonksiyonu ne olduğunu ve nasıl kullanılması gerektiğini değiştirir.

Ana Özellikler

Analog Döner Arayüzü Ne Yapıyor

Bir FANUC CNC sisteminde, iğne kontrol yolu, hangi iğne amplifikatörünün kurulduğuna bağlıdır.

Bir seri spindle amplifier, CNC ile dijital olarak iletişim kurar. Bir analog spindle amplifier, hız komutunu bir analog voltaj girişinden alır. Analog spindle amplifier kullanan makineler için,CNC bu voltaj sinyalini üreten donanıma ihtiyaç duyar..

Bu donanım analog spindle modülü A20B-3900-0170.

CNC bir spindle hızına komuta ettiğinde, analog spindle modülü bu komutu orantılı bir voltaj haline dönüştürür.

Döner güçlendirici bu voltajı okur ve döner motoru buna göre çalıştırır.

Döner pozisyon kodlayıcısından gelen geri bildirim, CNC'nin döner hızını ve konumunu izlemesine ve düzenlemesine izin veren ayrı bir yolla CNC'ye geri döner.

Bu arayüz donanımda sabitlenir. Parametreler yoluyla yeniden haritalanabilen bazı CNC işlevlerinin aksine, iğne arayüzü türü hangi panoya monte edildiğine göre belirlenir.

Analog spindle sürücüsü için yapılandırılmış bir makine, bu yuvada saf bir bellek modülü ile düzgün çalışmaz.

Döner kontrol yolu tamamen A20B-3900-0170'nun varlığına bağlıdır.

Değiştirilme sırasında veri kaybı

A20B-3900-0170'yu değiştirmek, panoda depolanan tüm verileri kaybetmek anlamına gelir.

Sistem yazılımı, parametreler, spindle ayarlama verileri ve bu modülün FROM / SRAM bölümünde bulunan tüm depolanan programlar, pano çıkarıldığında kaybolur. Yeni bir pano boş yerleştirir.

Bu bir risk değil, olay sonrası yönetilebilir.

Tüm CNC verilerinin tam bir yedeklemesi, programlar, parametreler, pitch hata telafi, araç verileri, spindle parametreleri, tahta çıkmadan önce olmalıdır.Makine, bir kart değişikliğinden sonra eski durumuna geri getirilmez.Yedekleme güncel olmalı.

Eski bir yedekleme eski bir yapılandırmayı geri yükler.

FANUC CNC verilerinin yedeklenmesi, BOOT ekranının DATA BACKUP fonksiyonu veya RS-232 veya bellek kartı arayüzü üzerinden harici bellek cihazları aracılığıyla yapılır.Bu modül üzerinde herhangi bir tablo çalışmalarına devam etmeden önce yedekleme tamamlanmış ve okunabilir olduğunu teyit.

Diğer A20B-3900 Serisi Modülleri ile İlişki

A20B-3900 serisi birden fazla kart varyantı içerir. Bazıları sadece FROM ve SRAM'ı taşıyan ve ek arabirim fonksiyonları olmayan saf bellek modülleri.

A20B-3900-0170 bunlardan biri değil. Analog spindle arayüz devre kartında mevcut hafıza içeriğine bakılmaksızın.

-0170 için farklı bir A20B-3900 bellek modülü değiştirmek, analog spindle fonksiyonunu sistemden kaldırır.

Makine çalışacak, ama spindle kontrolü başarısız olacak.

Doğru değiştirme, başka bir A20B-3900-0170 veya kullanımda olan belirli CNC modeli için doğrudan eşdeğer olarak FANUC belgeleri tarafından onaylanan bir kartdır.

Sık Sorulan Sorular

S1: A20B-3900-0170 standart bir A20B-3900 bellek modülü ile değiştirildiğinde ne olur?

Analog spindle arayüzü artık sistemde bulunmuyor. CNC çalışacaktır, ancak herhangi bir spindle hareketi komutu başarısız olacaktır.

Makine, spindle ile ilgili hatalar konusunda alarm verir. Sadece analog spindle arayüzü fonksiyonuna sahip bir kart doğru parça numarası spindle kontrolünü geri kazanır.

S2: Döner hız komutlarına yanıt vermiyor. A20B-3900-0170'nun hatalı olup olmadığını nasıl belirlerim?

İlk olarak, analog komut voltajının, spindle amplifikatörünün komut girişinde bulunduğunu doğrulayın. CNC'den analog çıkış bağlantısında bir voltmetre kullanın.Eğer CNC spindle hızı komutları zaman herhangi bir gerilim değişmezse, hata analog çıkış yolunda, bu panoya işaret ediyor.

Eğer voltaj mevcutsa, ama spindle yanıt vermiyorsa, hata, spindle amplifikatöründe veya motorunda aşağı akıntıdadır.

S3: Bu kartın değiştirilmesinden önce sistem verilerinin yedeklenmesi zorunlu mu?

Evet. Bu modülün FROM ve SRAM bölümlerindeki tüm veriler pano çıkarıldığında kaybedilir. Programlar, parametreler ve sistem verileri kurulduktan sonra yedeklemeden geri yüklenmelidir.

Önceden yedekleme yapmadan bu verileri kurtarmanın bir yolu yok.

Yedekleme, tahta çıkarılmadan önce yapılmalıdır.

4. Soru: Tahta üzerindeki yedek pil öldü. Tahta hala kullanılabilir mi?

FROM bölümü, verilerini batarya olmadan da korur. FROM uçucu değildir.

Tahta hala fiziksel olarak kullanılabilir, ama SRAM'da bulunan veriler geri yüklenmeli.

Yedek pil değiştirilmeli ve makine tekrar çalışmaya başlamadan önce tüm sistem verileri yeniden yüklenmelidir.

S5: CNC, spindle alarmı yerine bir hafıza alarmı gösteriyor.

Evet. FROM içeriği bir güç dalgalanması, başarısız yazma işlemi veya pano hatası nedeniyle bozulursa, CNC, spindle özel bir hatadan ziyade belleğe alarm verebilir.

Kontrolün tamamen başlatılamamasıyla birlikte veya bir güç olayından hemen sonra ortaya çıkan bir bellek alarmı.FROM/SRAM modülünün etkilendiğine ilişkin makul bir işaret.

Alarm kodunu B-64115EN kılavuzuna göre kontrol edin.
