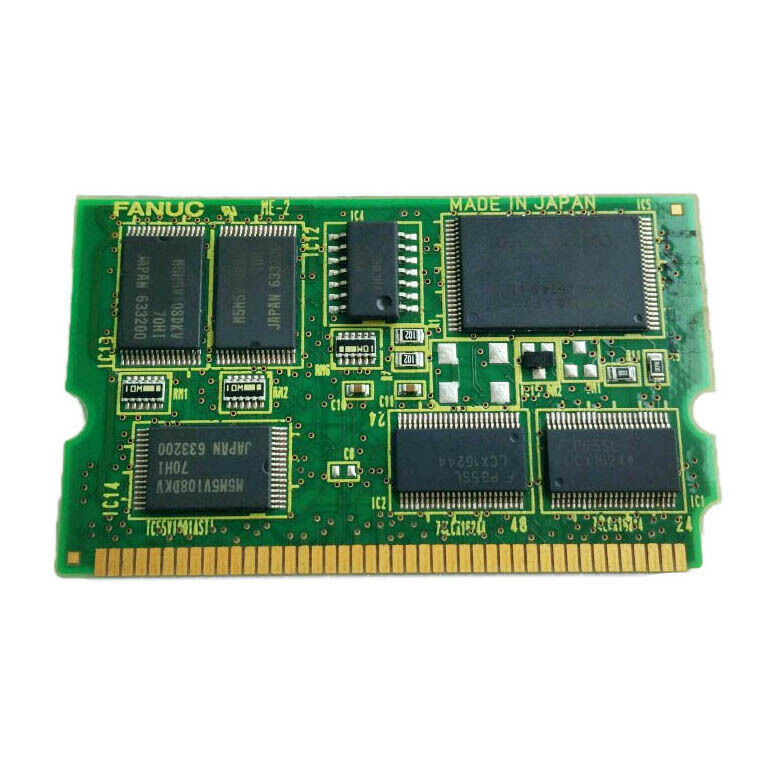

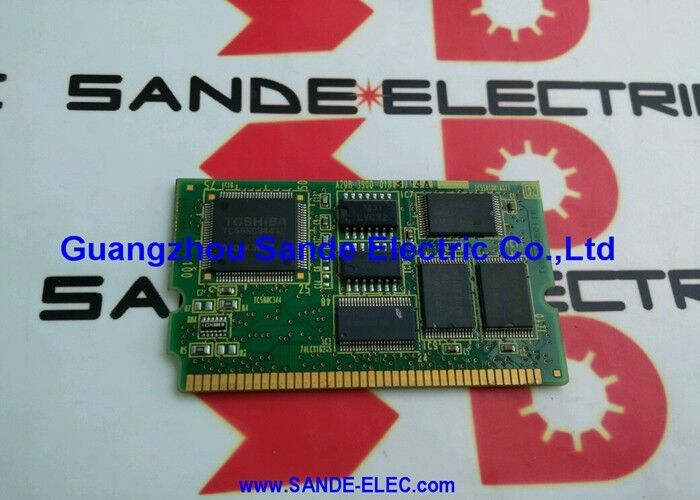

FANUC A20B-3900-0180 | FROM/SRAM Bellek Modülü — 16 MB FROM, 256 KB SRAM, Seri 30i/31i/32i, Japonya Menşeli

Parça Numarası: A20B-3900-0180

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: FROM/SRAM Bellek Modülü (PCB)

Genel Bakış

A20B-3900-0180, FANUC Seri 30i, 31i ve 32i CNC sistemleri için FROM/SRAM bellek modülüdür.

Kompakt bir tak-çalıştır kart üzerinde 16 MB Flash ROM ve 256 KB SRAM barındırır ve kontrol ünitesinin içindeki ana CPU kartına yatay olarak takılır. Güç açıldığında, sistem FROM içeriğini çalışma belleğine yükler.

O andan itibaren, CNC RAM'den çalışır — FROM, her güç döngüsünden sağ çıkan kalıcı kaynak olarak hizmet eder.

Seri 30i/31i/32i, FANUC'un üst düzey CNC platformunu temsil eder.

Bu kontrol üniteleri, zorlu gerçek zamanlı gereksinimlere sahip büyük işleme merkezlerini, bileşik takım tezgahlarını ve çok eksenli sistemleri çalıştırır.

Bu sistemlerdeki FROM modülü, bu yetenekleri mümkün kılan yazılım yığınını barındırır — CNC çekirdeği, servo kontrol yazılımı, PMC merdiven mantığı çalışma zamanı ve yönetim programları.

Hepsi bu kartta bulunur. Kart arızalandığında makine durur.

Anahtar Özellikler

FROM ve SRAM — İki Farklı Görev

Flash ROM bir işi iyi yapar: verileri pil olmadan güç döngüleri boyunca saklar. Her güç kesintisi, her acil durdurma, her voltaj geçişi — FROM içeriği bozulmadan kalır. Bu karttaki 16 MB, CNC sistem yazılımını, servo amplifikatör kontrol yazılımını, PMC merdiven mantığını ve makinenin işlev görmesi için gereken diğer programları barındırır. Bunların hiçbiri normal çalışma sırasında değişmez.

256 KB SRAM farklıdır. Geçicidir. Güç kesildiğinde içeriğini tutmak için küçük bir yedek pile dayanır. Bu modüldeki SRAM, çalışma zamanı verilerini — operatör ayarlarını, aktif ofsetleri ve çalışma sırasında oluşturulan benzer durum bilgilerini — tutar. Pil zayıflarsa ve güç kesilirse, SRAM verileri kaybolur.

Bu, pil durumunu bir kurulum öğesi değil, bir bakım öğesi yapar. Bir arıza durumunda değil, bir programa göre kontrol edin.

İki bellek türü birlikte çalışır. FROM statik temeli sağlar. SRAM dinamik çalışma alanını sağlar. Kontrol ünitesinin doğru çalışması için her ikisine de ihtiyacı vardır.

Yazılım Sürümü ve Uyumluluk

FROM içeriği yazılımdır. Bu yazılımın bir sürümü vardır.

Yedek A20B-3900-0180 üzerindeki sürüm, makinenin üretildiği ve devreye alındığı sürümle eşleşmelidir. FANUC Seri 30i/31i/32i sistemleri genellikle makine üreticileri tarafından özelleştirilir — seçenekleri, eksen yapılandırmaları ve PMC merdiven programları genellikle tek bir makine modeline veya hatta tek bir seri numarasına özgüdür.

Yanlış yazılım sürümüne sahip bir yedek modül açılabilir ancak makineyi doğru şekilde çalıştırmaz.

Parametre aralıkları sürümler arasında değişir.

PMC arayüz tanımları değişir. Servo ayar verilerinin güncellenmesi gerekebilir. Doğru yazılım sürümünü yüklemek — veya modülü doğru sürüme yeniden flaşlamak — yedekleme prosedürünün bir parçasıdır, sonradan düşünülmüş bir şey değildir.

Seri 30i/31i/32i Platform Bağlamı

Bu kontrol üniteleri FANUC'un CNC serisinin en üstünde yer alır. 30i en karmaşık makineleri işler: 5 eksenli işleme merkezleri, tahrikli takımlara sahip büyük tornalama merkezleri ve çok yollu sistemler. 31i ve 32i, daha az eksen için ölçeklendirilmiş sürümlerdir ancak benzer yetenek derinliğine sahiptir.

Her üçü de aynı temel donanım mimarisini kullanır ve her üçü de yazılım yığınlarının temeli olarak FROM modülüne güvenir.

Seri 30i/31i/32i üzerinde çalışan makineler genellikle yıllardır üretimdedir.

Orijinal FROM modülü çalışma saatleri biriktirir. Flash belleğin sınırlı bir yazma döngüsü ömrü vardır — pratikte, CNC kontrol ünitelerindeki FROM modülleri nadiren yazma tükenmesinden arızalanır, ancak güç geçişleri, elektrostatik olaylar ve donanım arızalarından arızalanırlar.

Arızalandıklarında, yedekleme yolu açıktır: doğru parça numarası, doğru yazılımla.

SSS

S1: Seri 30i CNC açılıyor ancak hemen bir sistem yazılımı hatası gösteriyor. Bu kartın nedeni olabilir mi?

Evet. FROM içeriği bozuk veya okunamazsa, CNC işletim yazılımını yükleyemez ve başlangıçta hata verir.

Özellikle bir güç olayı veya donanım arızasından sonra görünen bir başlangıç sistem yazılımı hatası, FROM modülünün etkilendiğinin güçlü bir göstergesidir.

Alarm kodu daha da daraltmaya yardımcı olacaktır — belirli hata kodu açıklaması için 30i bakım kılavuzuna bakın.

S2: A20B-3900-0180 değiştirildikten sonra parametrelerin yeniden yüklenmesi gerekiyor mu?

Evet. Yedek kart, önceki makinenin parametreleri olmadan takılır. Tüm parametreler — CNC parametreleri, servo parametreleri, PMC parametreleri, hatve hatası telafisi verileri ve takım verileri — kurulumdan sonra yedekten geri yüklenmelidir.

Yeni modül üzerindeki yazılım sürümünün de parametreleri yüklemeden önce uyumlu olduğu doğrulanmalıdır. Parametreler geri yüklenmeden makineyi çalıştırmaya çalışmayın.

S3: SRAM yedek pil alarmı göründü ancak makine çalışmaya devam etti. Bu acil mi?

Evet. Düşük pil alarmı aktif olduğunda, veri kaybı öncesindeki süre sınırlıdır. SRAM verileri, pil yeterli voltaj sağladığı sürece korunur.

Eşiğin altına düştüğünde, bir sonraki güç kesintisinde tüm SRAM içeriği kaybolur.

SRAM verilerini hemen yedekleyin ve bir sonraki planlanan kapanıştan önce pili değiştirin.

S4: A20B-3900-0180 diğer A20B-3900 bellek modülleriyle değiştirilebilir mi?

Serbestçe değil. A20B-3900 serisi, geniş bir FROM/SRAM kapasite kombinasyonları ve yazılım sürümleri yelpazesini kapsar.

0180, Seri 30i/31i/32i için özel olarak 16 MB FROM / 256 KB SRAM varyantıdır.

Farklı FROM veya SRAM boyutlarına veya farklı yazılım sürümlerine sahip modüller doğrudan ikame değildir.

Kurulumdan önce her zaman parça numarasını ve yazılım sürümünü doğrulayın.

S5: A20B-3900-0180 farklı bir yazılım sürümüyle yeniden flaşlanabilir mi?

FANUC FROM modüllerini yeniden flaşlamak, FANUC yazılım araçlarını ve hedef CNC modeli ve seçenek yapılandırması için uygun yazılım paketini gerektirir.

Bu, genel araçlarla gerçekleştirilen bir saha prosedürü değildir.

Mevcut yazılım sürümü bilinmiyorsa veya uyumsuzsa, doğru yazılım paketini almak için makinenin CNC türü, modeli ve seçenek listesiyle FANUC sertifikalı bir servis ortağıyla iletişime geçin.
