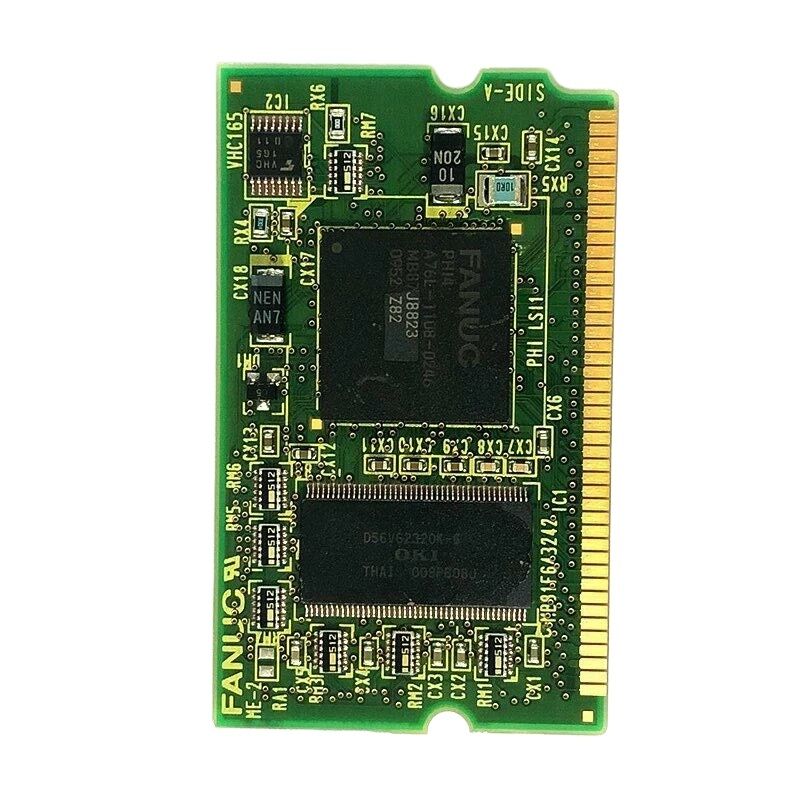

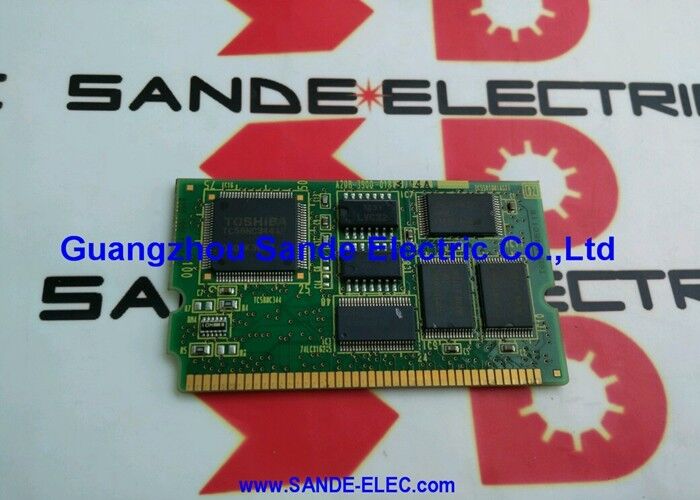

A20B-3900-0200 Fanuc PCB Kartı A20B39000200 A2OB-39OO-O2OO

FANUC A20B-3900-0200 | PMC Modülü — Seri 30i/31i/32i, A5 Motoru, Japonya Menşeli

Parça Numarası: A20B-3900-0200

Üretici:FANUC Corporation (Japonya)

Ürün Tipi:PMC Modülü (Programlanabilir Makine Kontrolcüsü PCB)

Genel Bakış

A20B-3900-0200, FANUC Seri 30i, 31i ve 32i CNC sistemleri için PMC modülüdür. 30i ana kartındaki bir DIMM yuvasına takılır ve FANUC'un dahili Programlanabilir Makine Kontrolcüsü — PMC A5 — için işlem motorunu sağlar.

Modül, 5 V besleme hattında çalışır ve normal çalışma sırasında yaklaşık 5 W güç tüketir.

FANUC CNC etrafında üretilen her makinede eş zamanlı olarak iki kontrol katmanı çalışır.

CNC katmanı eksen hareketini, enterpolasyonu ve iş mili kontrolünü yönetir. PMC katmanı diğer her şeyi yönetir: makinenin kapıları, kelepçeleri, takım değiştiricileri, soğutma sistemleri, yağlama, hidrolik ve bir makine aletini sadece bir hareket kontrolcüsü değil, tam bir makine yapan tüm G/Ç sinyalleri.

A20B-3900-0200, Seri 30i/31i/32i sistemlerinde bu denklemin PMC tarafını ele alır.

PMC modülü olmadan, makinenin saha G/Ç'si kontrolsüzdür.

CNC açılabilir, ancak hiçbir makine işlevi doğru şekilde sıralanamaz. A20B-3900-0200 isteğe bağlı bir aksesuar değildir. Kontrolcünün temel mimarisinin bir parçasıdır.

Anahtar Özellikler

PMC Ne Yapar

FANUC'un Programlanabilir Makine Kontrolcüsü, CNC'nin dahili PLC'sidir. Makine üreticisinin merdiven programını çalıştırır — makine aleti üreticisinin makinesini çalıştırmak için yazdığı sıralama mantığı. Bu merdiven programı, CNC'nin hareket kontrol yazılımının doğrudan halletmediği her şeyi kontrol eder.

Bir işleme merkezinin kesimler arasında ne yaptığını düşünün.

Bir takım değişimi belirli bir sırayı içerir: iş mili durur, Z ekseni güvenli konuma hareket eder, takım değiştirici kol çalışır, kelepçe serbest bırakılır, yeni takım yüklenir, kelepçe devreye girer, kol geri çekilir, CNC devam eder. Bu adımların her biri bir PMC merdiven çıkışı veya girişidir.

PMC, kelepçe onay sensörünü okur, kol konumunu doğrular, soğutucuyu etkinleştirir, kapı kilidini izler. Hepsi, PMC modülünde yürütülen merdiven mantığıdır.

Bir Seri 30i/31i/32i sisteminde, bu merdiven çok büyük olabilir.

Bu kontrolcüler, çok sayıda eksen ve çok sayıda makine işlevi olan karmaşık makineleri destekler.

A20B-3900-0200 üzerindeki PMC A5 motoru, bu karmaşıklığı makinenin gerektirdiği döngü hızlarında işlemek için işlem kapasitesi sağlar.

Seri 30i/31i/32i'de PMC A5

PMC motoru adı — A5 — belirli PMC işlemci neslini ve yetenek seviyesini tanımlar. Farklı FANUC CNC nesilleri farklı PMC motorları kullanır.

A5, Seri 3xi (30i/31i/32i) nesline özgüdür ve önceki veya sonraki kontrolcü nesillerinden gelen PMC modülleriyle değiştirilemez.

A5 motoru, kontrolcünün yürütebileceği maksimum merdiven adım sayısını, G/Ç noktası kapasitesini ve yürütme döngü süresini belirler. Karmaşık merdiven programlarına sahip Seri 30i/31i/32i makineleri — büyük takım depoları, birden fazla iş tutma konumu, entegre otomasyon sistemleri — tam makine sıralarını döngü süresi etkisi olmadan yürütmek için A5'in işlem boşluğuna ihtiyaç duyar.

A20B-3900-0200, A5 motorunu barındıran donanımdır. Bu modül arızalandığında, PMC yürütmeyi durdurur.

Merdiven durur. PMC tarafından kontrol edilen makine işlevleri onunla birlikte durur.

PMC'yi Değiştirme Sonrası Geri Yükleme

Yedek bir A20B-3900-0200 takmak, boş bir PMC işlemcisi kurar. Makine üreticisinin merdiven programı, makine çalışmadan önce yeniden yüklenmelidir.

Merdiven programı, CNC'nin VERİ G/Ç ekranı aracılığıyla veya kontrolcüye bağlı bir FANUC Ladder III / FANUC LADDER-III yazılım oturumu aracılığıyla yedeklenir ve geri yüklenir.

Merdiven yedeği, CNC parametre yedeğinden ayrı bir dosyadır.

Her ikisi de PMC modülü değiştirildikten sonra tam bir sistem geri yüklemesi için gereklidir. Değiştirme prosedürüne başlamadan önce her iki yedeğin de güncel olduğunu doğrulayın.

Son makine modifikasyonundan önceki bir merdiven yedeği, güncel olmayan bir makine yapılandırmasını geri yükler — yedekteki merdiven sürümünün mevcut üretim durumuyla eşleştiğini doğrulamak için makine üreticisinin servis kayıtlarına başvurun.

SSS

S1: Makine açılıyor ancak M kodları çalışmıyor. Eksen hareketi normal çalışıyor. PMC modülü muhtemel arıza mı?

Bu klasik bir PMC arıza belirtisidir. CNC eksen kontrolü, PMC modülünden bağımsızdır — PMC yürütülmese bile eksenler hareket edebilir. M kodları, takım değişimleri, soğutucu ve tüm makine G/Ç işlevleri PMC merdiveninden geçer.

Eksen hareketi normal ancak makine işlevleri yoksa, PMC modülü birincil şüphelidir. Yürütme durumu ve alarm kodları için CNC'deki PMC durum ekranını kontrol edin.

S2: Yedek A20B-3900-0200 takıldıktan sonra, makine çalışmadan önce ne yeniden yüklenmelidir?

Makine üreticisinin merdiven programı önce yeniden yüklenmelidir. Olmadan, PMC merdivensiz çalışır ve makine G/Ç'si kontrolsüzdür. Merdiven yüklendikten ve çalıştığı doğrulandıktan sonra, tüm PMC parametrelerinin ve G/Ç atamalarının makinenin mevcut yapılandırmasıyla eşleştiğini doğrulayın.

Ardından, üretime dönmeden önce makine işlevlerinin dikkatli bir adım adım kontrolünü yapın.

S3: Farklı bir FANUC kontrolcü neslinden bir PMC modülü kullanmak mümkün mü?

Hayır. A20B-3900-0200'deki PMC A5 motoru, Seri 30i/31i/32i mimarisine özgüdür. Seri 16i/18i veya diğer nesillerden gelen PMC modülleri farklı işlemci mimarileri ve farklı merdiven komut setleri kullanır.

Uyumsuz bir PMC modülü takmak işe yaramaz — kontrolcü onu tanımaz. Her zaman kontrolcü nesli için doğru parça numarasıyla değiştirin.

S4: Merdiven programı çalışıyor ancak bazı G/Ç noktaları yanıt vermiyor. Bu bir PMC modülü arızası olabilir mi?

Merdiven çalışırken kısmi G/Ç arızası, PMC modülü arızasından daha az yaygındır ve daha yaygın olarak bir kablolama, G/Ç kartı veya parametre arızasıdır.

PMC modülü ya merdiveni çalıştırır ya da çalıştırmaz — belirli G/Ç noktalarını seçici olarak devre dışı bırakacak şekilde nadiren arızalanır.

Beklenen sinyal geçişlerinin PMC'nin giriş noktalarında gerçekleşip gerçekleşmediğini doğrulamak için CNC'deki G/Ç tanılama ekranını kontrol edin.

Bu, arızayı saha kablolarına, G/Ç kartına veya PMC parametre yapılandırmasına yönlendirir.

S5: Yedek bir A20B-3900-0200 kullanımdan önce ne kadar süreyle saklanabilir?

Doğru şekilde saklandığında — kuru ortam, kararlı sıcaklık, antistatik ambalaj — FANUC PMC modülleri uzun süre koşullarını korur.

Modülün kendisinde pil yoktur ve pasif depolama sırasında bozulan zaman açısından kritik bileşenler yoktur.

Nemden, sıcaklık döngüsünden ve elektrostatik maruziyetten uzak tutun.

Modül birkaç yıldır saklanmışsa, kurulumdan önce DIMM konektör kontaklarını oksidasyon açısından inceleyin.
