| Menşe yeri | Japonya |
| Marka adı | FANUC |
| Sertifika | CE ROHS |
| Model numarası | A20B-3900-0240 |
Parça numarası:A20B-3900-0240
Üreticisi:FANUC Corporation (Japonya)
Ürün Türü:FROM / SRAM Bellek Modülü (PCB)
İsimlendirme:Modül B1

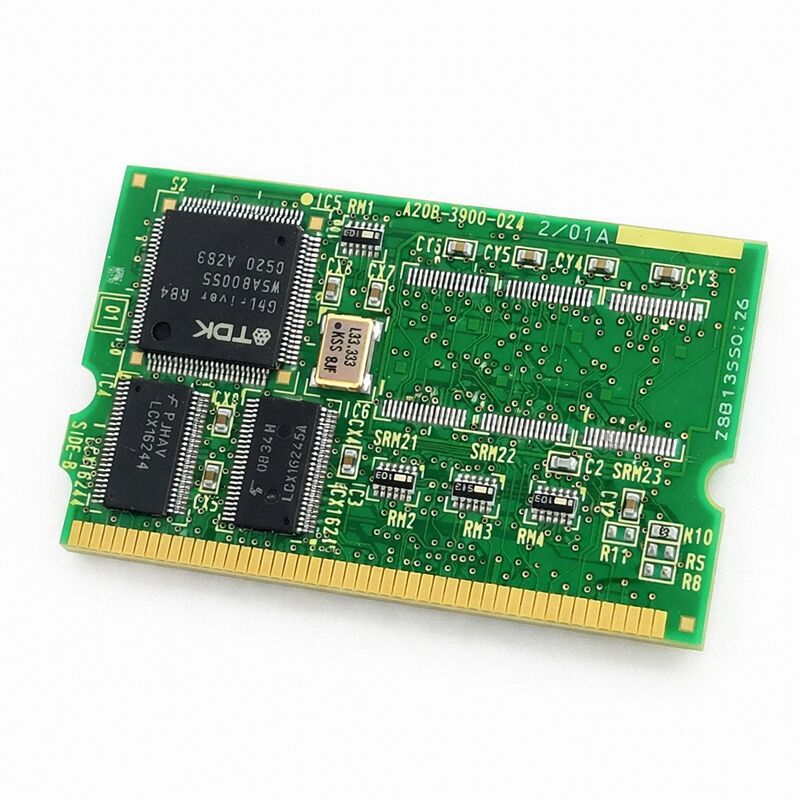

A20B-3900-0240, FANUC'un 128 MB FROM / 1 MB SRAM modülüdür ve A20B-3900 serisinde B1 varyantı olarak belirlenmiştir.
It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.
Bu kapasite, bu modülün desteklediği sistemlerin ölçeğini yansıtır: büyük FANUC CNC denetleyicileri ve çok fazla seçenek yükü ile karmaşık yazılım yapılandırmalarını çalıştıran robot denetleyicileri.
FROM, kontrolörün tüm yazılım yığınını uçucu olmayan bir şekilde tutar. Her güç döngüsünde sistem FROM içeriğini okur ve çalışma belleğine yükler.Bu moduldeki FROM asla içeriğini kaybetmez. Bu Flash ROM'un temel doğasıdır..
Bununla birlikte, doğru yazılım içeriğini gerektirir. Boş veya yanlış yüklenmiş bir modül denetleyiciyi çalıştırmaz.
Bu nedenle, pano değiştirildikten sonra FROM dosyalarını yeniden yüklemek isteğe bağlı değil, zorunlu bir adımdır.
Bu modüldeki 1 MB SRAM, pil destekli uçucu bellektir.ve kısa süreli güç kesintilerine dayanması gereken, ancak tam güç kesimi sırasında yedek pil tarafından korunan diğer durum bilgileri1 MB SRAM kapasitesi, ortalama parametrelerle sistemlere uygundur.
Daha büyük bir parametreler depolaması gerektiğinde, B2 varyantı (A20B-3900-0241, 2 MB SRAM ile) bu ihtiyacı karşılar.
| Parametreler | Değer |
|---|---|
| Bölüm Numarası | A20B-3900-0240 |
| Üreticisi | FANUC Şirketi |
| Ürün Türü | FROM / SRAM Bellek Modülü (PCB) |
| Adlandırma | Modül B1 |
| Yönetim Kurulu Serisi | A20B-3900 |
| Kapasitesinden | 128 MB (Flash ROM, uçucu olmayan) |
| SRAM Kapasitesi | 1 MB (batarya destekli, uçucu) |
| Kurulum | Plug-in modülü, denetleyici ana kartı |
| Uygulama | FANUC CNC ve robot kontrol sistemi |
| Kurulum sonrası | Tam FROM dosyaları, parametreleri ve programları yeniden yüklemek gerekir |
| Kaynağı | Japonya |
| Çalışma sıcaklığı | 0 °C 55 °C |
| Depolama sıcaklığı | -20 60°C |
| Nemlilik | % 75 RH maksimum (kondensasyon olmayan) |
| Kullanılabilir durum | Yeni / Yenilenmiş / Tamir edilmiş |
32 MB veya 64 MB'dan 128 MB'ya atlama keyfi değildir.
Temel sistem yazılımı FROM'un bir kısmını alıyor.
Denetleyiciye yüklenen her bir seçenek makro uygulayıcısı, konuşma programlama fonksiyonları, ek dil paketleri, özel döngüler, genişletilmiş PMC kapasitesi daha fazla FROM alanı tüketir.Robot sistemleri robot yazılımını yükler, görüntü kütüphaneleri, kuvvet kontrol paketleri ve diğer uygulama özel yazılımlar.
Temel yapılandırmayı çalıştıran bir denetleyici 32 MB veya 64 MB'da rahatça çalışır.
Birçok seçeneğe sahip bir denetleyici, büyük bir PMC merdiveni ve kapsamlı bir kullanıcı yazılımı bu sınırlara doğru ve ötesine doğru ilerliyor.
A20B-3900-0240'ın 128 MB FROM bu kısıtlamayı ortadan kaldırır.
Yeni bir A20B-3900-0240 yüklemek boş bir modül yükler. Hiçbir yazılım, parametre, program yok. Makine veya robot çalışmadan önce her şey yeniden yüklenmelidir.
Bu önemsiz bir adım değil.
FROM dosyaları uygun FANUC başlatma prosedürünü kullanarak yüklenmelidir.
Kullanıcı programları, araç verileri ve diğer tüm depolanan veriler geri yüklenmelidir.
Her veri kategorisi farklı bir geri yükleme yolu kullanır. Sıralama önemlidir. Parametreler yüklenmeden önce yazılım kurulumunu tamamlayın ve parametreler yüklenmeden önce yazılım bütünlüğünü onaylayın.
Bu geri yüklemeyi besleyen yedekleme güncel ve eksiksiz olmalıdır. Eski bir yedekleme, eski bir sistem durumunu geri yükler.
Kısmi yedekleme, manuel yeniden giriş gerektiren boşluklar bırakır.
A20B-3900 serisi B1 ve B2 isimleri SRAM kapasitesini gösterir. B1 modülleri 1 MB SRAM taşır. B2 modülleri 2 MB SRAM taşır.
FROM kapasitesi bu durumda aynıdır. Fark, ne kadar uçucu parametre depolama alanı mevcuttur.
Çoğu FANUC CNC sistemi 1 MB SRAM'da rahatça çalışır.ya da büyük sayıda depolanan programlar B2 varyantının sunduğu ek 1 MB'dan yararlanın.
Denetleyici belgeleri veya orijinal modülün etiketi hangi varyantın fabrikada monte edildiğini doğruluyor.
S1: A20B-3900-0240'ı yükledikten sonra denetleyici başlatılmayacak.
FROM içeriği yeni bir modülde boştur. Denetleyicinin başlatılması için FROM'da geçerli bir sistem yazılımı gerektirir.
FANUC önyükleme ekranına erişin (güçlendirme sırasında belirli tuşları tutun) ve sistem yazılımını bellek kartı veya USB üzerinden yükleyin.Kontrolör normal olarak başlatılmalı..
S2: A20B-3900-0240 ile A20B-3900-0241 (B2) birbirini değiştirebilir mi?
Aynı 128 MB FROM kapasitesini paylaşıyorlar. Fark SRAM'dır: B1'de 1 MB, B2'de 2 MB.
Bir B2 sıklıkla bir B1'i sorunsuz bir şekilde değiştirebilir. Daha fazla SRAM sorun yaratmaz.
Değiştirmeden önce denetleyici belgelerinden gereksinimleri kontrol edin.
S3: A20B-3900-0240'ı değiştirdikten sonra hangi veriler yeniden yüklenmelidir?
Tüm FROM dosyaları (sistem yazılımı, seçenek yazılımı, PMC merdiveni), tüm CNC parametreleri, tüm depolanan programlar ve herhangi bir kullanıcı verisi.
Her birinin ayrı bir yükleme yolu var. Önce yazılım kurulumunu tamamlayın, sonra parametreler, sonra programlar.
Düzgün yazılım olmadan yüklenen parametreler alarm oluşturabilir veya doğru bir şekilde yüklenemez.
S4: SRAM yedek bataryası öldü.
FROM bölümü pil durumundan bağımsız olarak sağlamdır. Uçucu değildir.
Akü arızasından sonra herhangi bir güç kesimi olayında SRAM bölümü içeriğini kaybeder. Aküyi değiştirin ve tüm SRAM'daki verileri yeniden yükleyin.
Kartın kendisi işlevsel; sadece SRAM verileri restore edilmelidir.
S5: A20B-3900-0240 kurulum sırasında nasıl kullanılır?
Tahtaya dokunmadan önce kendini yere koy.
Sadece kenarlardan tutun ️ devre izlerine veya yongalarına dokunmaktan kaçının.
Modülün montajdan sonra bağlantısına tamamen oturduğunu doğrulayın. Kısmen oturmuş bir modül temiz bir arıza yerine aralıklı arızalara neden olabilir ve teşhisi zorlaştırabilir.
