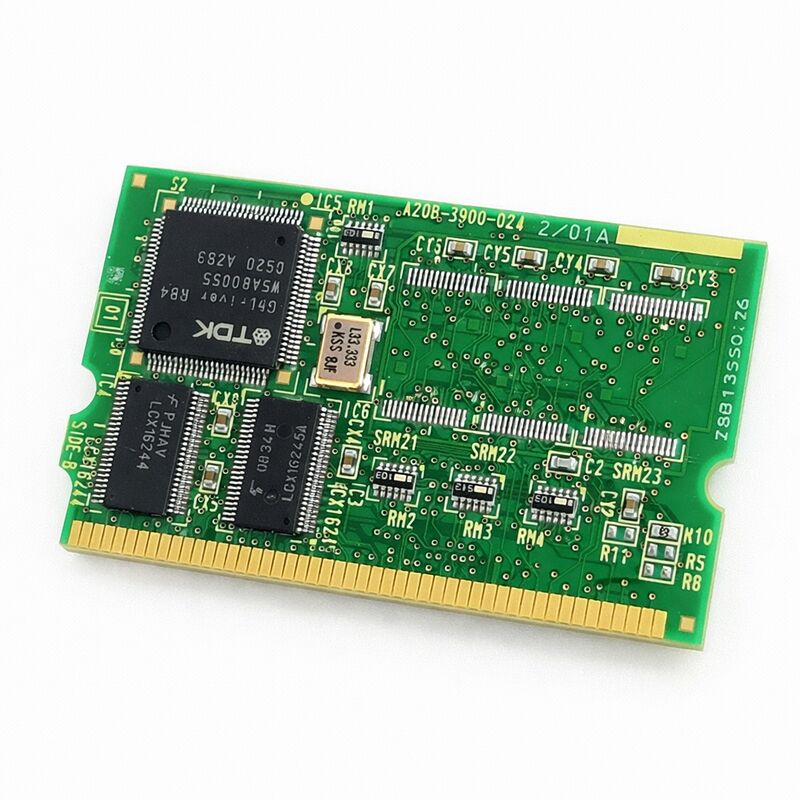

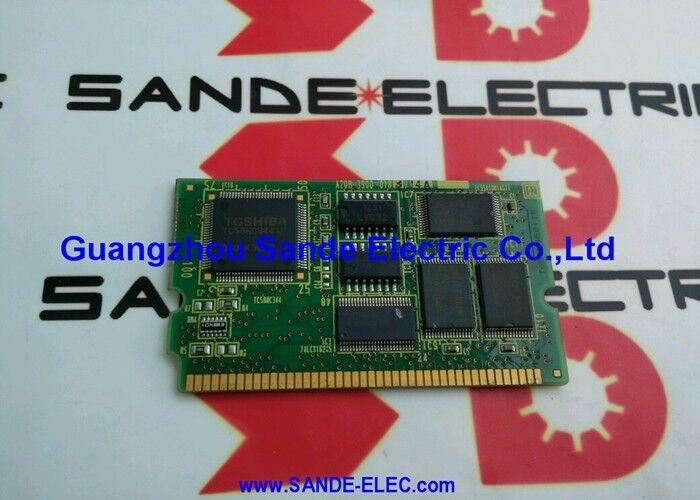

FANUC A20B-3900-0241 | 128 MB FROM / 2 MB SRAM Modülü B2 — Orijinal FANUC, Japonya Menşeli

Parça Numarası: A20B-3900-0241

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: FROM / SRAM Bellek Modülü (PCB)

Tanım: Modül B2

FROM Kimliği: E4

SRAM Kimliği: 04

Genel Bakış

A20B-3900-0241, FANUC'un 128 MB FROM / 2 MB SRAM bellek modülünün B2 varyantıdır — B1'in (A20B-3900-0240) karşılığıdır ve SRAM tahsisi 1 MB'tan 2 MB'a çıkarılmıştır.

Diğerlerinin yanı sıra FANUC 0i-D CNC sistemlerinde kullanım için onaylanmıştır ve A20B-3900 serisindeki diğer tüm modüllerle aynı temel rolü üstlenir: kontrolörün yazılımını ve çalışma zamanı verilerini tutmak için güvendiği kalıcı olmayan ve pille desteklenen geçici belleği sağlamak.

128 MB Flash ROM, tam yüklü FANUC CNC yapılandırmalarını destekler.

Sistem yazılımı, servo yazılımı, PMC merdiven programları, seçenek paketleri ve kullanıcı tanımlı yazılımlar FROM'da bulunur.

A20B-3900-0241'deki FROM, pil gerektirmeden güç döngüleri boyunca tüm bunları depolar — Flash ROM doğası gereği kalıcı değildir.

Kontrolör, güç açıldığında FROM'u okur ve içeriğini çalışma belleğine yükler. FROM Kimliği E4 ve SRAM Kimliği 04, bu modülün bellek yapılandırmasını FANUC'un tanılama ve yapılandırma sistemlerinde tanımlar.

B1 varyantına göre ek 1 MB SRAM, daha büyük parametre kümelerine sahip uygulamalar, genişletilmiş program depolama gereksinimleri veya FANUC'un isteğe bağlı veri yönetimi işlevlerinin daha yoğun kullanımı için uygundur.

B2'nin fabrikada takıldığı sistemlerde, B1 ile değiştirilmesi yapılandırılmış seçenek seti için yetersiz SRAM'a neden olabilir.

Anahtar Özellikler

FROM ve SRAM'ın Her Birinin Yaptığı İş

Flash ROM'un pile ihtiyacı yoktur. Tuttuğu veriler güç durumundan bağımsız olarak yerinde kalır. Bu, normal çalışma sırasında değişmemesi gereken her şey için doğru yerdir: CNC çekirdeği, servo kontrol yazılımı, PMC merdiven çalışma zamanı ve uygulamaya özel seçenek yazılımı. Bunların hiçbiri döngüden döngüye değişmez.

Bunlar güç açıldığında bir kez yüklenir ve bir sonraki güç döngüsüne kadar RAM'den çalışır.

SRAM farklıdır. Geçicidir — pil onu canlı tutmadıkça güç kesildiğinde içeriğini unutur.

SRAM, makine çalışması sırasında değişen verileri tutar: makine operatörü veya servis mühendisi tarafından ayarlanan parametreler, depolanan işleme programları, aktif takım verileri, hatve hatası telafi tabloları.

Tüm bunlar SRAM'da bulunur. Yedek pil bir bakım bileşenidir — hizmet ömrü vardır ve sessizce arızalanmadan önce periyodik olarak değiştirilmelidir.

B2 modülündeki 2 MB SRAM, 1 MB'ın sınırlarına yaklaşan sistemlerde en çok önem taşır.

Küçük bir program kütüphanesi ve minimum bir parametre kümesiyle tek bir CNC işlevi çalıştıran bir kontrolör, farkı asla fark etmeyebilir.

Yüzlerce depolanmış programa, kapsamlı bir takım ömrü yönetimi veritabanına ve tam bir seçenek setine sahip büyük bir işleme merkezini yöneten bir kontrolör, ek alanı değerli bulacaktır.

FANUC 0i-D Platformu

FANUC 0i-D, yaygın olarak kullanılan orta sınıf bir CNC platformudur. İşleme merkezlerini, tornalama merkezlerini, tel erozyon makinelerini ve çeşitli eksen sayılarındaki taşlama makinelerini çalıştırır.

0i-D, öncüllerine göre önemli yetenek iyileştirmeleri getirdi — daha yüksek eksen sayıları, nano interpolasyon, geliştirilmiş servo performansı ve daha geniş seçenek kullanılabilirliği.

Bu nesildeki kontrolörler dünya çapında aktif olarak üretilmeye devam ediyor ve bunların FROM/SRAM modülleri aktif bakım öğeleridir.

A20B-3900-0241, 0i-D kurulumları için onaylanmıştır.

FROM Kimliği E4 ve SRAM Kimliği 04 tanımlayıcıları, modülü 0i-D platformunun bu kapasite aralığında kullandığı belirli bellek yapılandırmasına bağlar.

Bu kimlikler kontrolörün yapılandırma tanılama ekranında görünür — kurulumdan sonra bunları doğrulamak, kontrolörün yeni modülü doğru bir şekilde tanıdığını onaylar.

Kurulum Sonrası Prosedür

A20B-3900-0241'i değiştirmek, kontrolörün yazılımını ve verilerini boş bir duruma sıfırlar.

Önceki modüldeki her şey — sistem yazılımı, parametreler, programlar, telafi verileri — kaybolur. Makinenin çalışabilmesi için yedekten geri yüklenmesi gerekir.

Doğru geri yükleme sırası: önce FROM yazılımını yükleyin, ardından parametreleri, ardından programları ve kullanıcı verilerini yükleyin. Doğru yazılım sürümü yüklenmeden önce parametreleri yüklemeye çalışmak yazılım uyumsuzluk alarmlarına neden olabilir.

FROM kurulumundan sonra yazılım sürümünü kontrol edin ve parametreleri yüklemeden önce yedeklemede beklenen sürümle eşleştiğini onaylayın.

Kurulumdan sonra kontrolörün tanılama ekranında FROM Kimliğini ve SRAM Kimliğini doğrulayın.

Sırasıyla E4 ve 04, doğru modülün tanındığını onaylar.

Kimlikler beklendiği gibi görünmüyorsa, modülün hatalı olduğunu düşünmeden önce modülün yerine oturmasını ve konektör durumunu araştırın.

SSS

S1: A20B-3900-0241'i kurduktan sonra kontrolör bir ROM yapılandırma alarmı gösteriyor. Bu ne anlama geliyor?

Bu alarm genellikle kontrolörün FROM'u doğru okuyamadığında veya FROM Kimliği kontrolörün beklenen yapılandırmasıyla eşleşmediğinde görünür.

Modülün tam olarak oturduğunu onaylayın.

Doğru oturduysa ve alarm devam ederse, modül parça numarasının takılı kontrolör tipi için doğru olduğunu doğrulayın.

Modül doğru tanındığında FROM Kimliği E4, kontrolörün sistem yapılandırma tanılama ekranında görünmelidir.

S2: A20B-3900-0241, B1 ile orijinal olarak takılmış bir makinede A20B-3900-0240'ın (B1) yerine geçebilir mi?

Genellikle evet — B2, B1 ile aynı 128 MB FROM'u sağlar ve ek SRAM'a sahiptir.

Orijinal olarak B1 ile takılmış bir sistem, B2'nin ek SRAM'ından zarar görmez.

Makinenin belgeleriyle kontrolör modelinin hem B1 hem de B2'yi kabul ettiğini onaylayın.

Değişimden sonra tüm yazılım ve parametreleri normal şekilde yükleyin.

S3: PMC merdiven programları FROM'a mı yoksa SRAM'a mı kaydedilir?

PMC merdiven programları FROM'da (kalıcı olmayan) saklanır. Pil olmadan kapanıp açıldığında hayatta kalırlar.

Ancak, PMC parametreleri ve bazı PMC veri değişkenleri SRAM'da (pille desteklenen) tutulur.

PMC'nin normal çalışması için modül değişiminden sonra hem FROM hem de SRAM doğru şekilde geri yüklenmelidir.

Merdiveni FROM yazılım geri yükleme prosedürü aracılığıyla yeniden yükleyin ve PMC parametrelerini ayrı olarak geri yükleyin.

S4: FROM doğru yüklendi ancak SRAM kurulumdan sonra boş görünüyor. Neden?

Yeni veya yeni tedarik edilmiş bir modülün SRAM'ı boştur. FROM içeriği yazılım yükleme prosedürü aracılığıyla geri yüklendi, ancak SRAM verileri — parametreler ve programlar — parametre ve program geri yükleme prosedürü aracılığıyla ayrı olarak yüklenmelidir.

Bu, modül değişiminde normal ve beklenen bir adımdır. Makine işlevini test etmeden önce geri yükleme prosedürünü tamamen tamamlayın.

S5: A20B-3900-0241'i kurduktan sonra FROM Kimliğini ve SRAM Kimliğini nasıl onaylarım?

FANUC kontrolöründeki sistem tanılama ekranına erişin — genellikle Sistem / Yapılandırma menüsü altında bulunur.

FROM Kimliği ve SRAM Kimliği, kontrolörün donanım yapılandırma özetinde görüntülenir.

A20B-3900-0241 için FROM Kimliği E4 ve SRAM Kimliği 04 olarak okunmalıdır. Bu değerler, kontrolörün takılı modülü doğru bir şekilde tanımladığını onaylar.
