A20B-3900-0242 Fanuc PCB Kartı A20B39000242 A2OB-39OO-O242

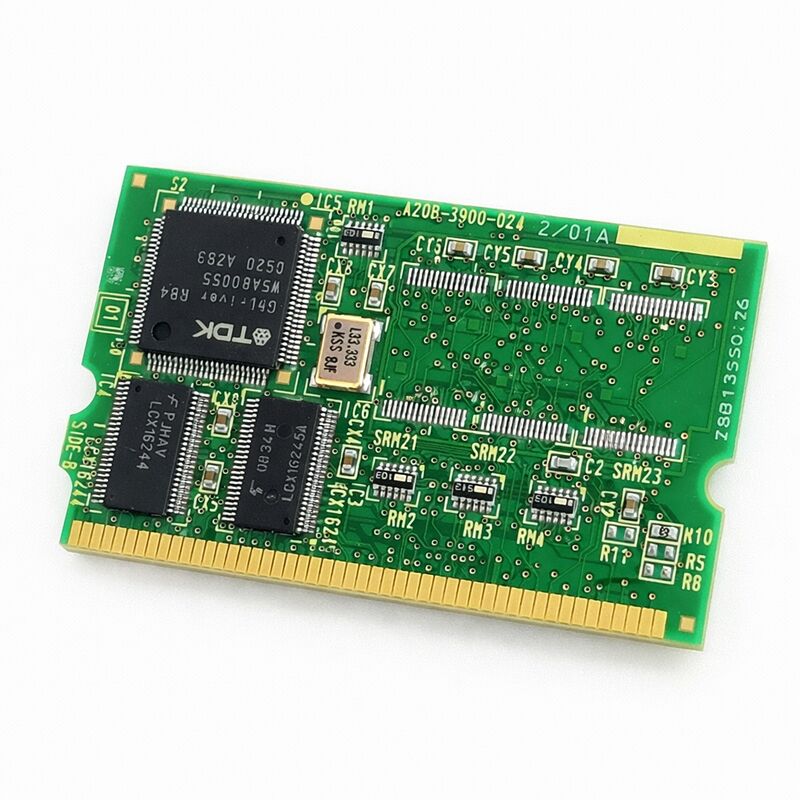

FANUC A20B-3900-0242

Parça numarası:A20B-3900-0242

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:SRAM Bellek Modülü (PCB)

Tahta Serisi:A20B-3900

Uyumlu Sistemler:FANUC CNC kontrol sistemleri

Genel bakış

A20B-3900-0242, FANUC'un A20B-3900 serisinden bir SRAM bellek modülüdür.SRAM, her FANUC CNC kontrolörünün aktif veri depolamanın kalbinde bulunan pil destekli uçucu bellektir..

Her makineyi belirli bir makine yapan bilgileri içerir: parça programları, araç ofset tabloları, parametreler ayarları, iş parçası koordinat verileri ve makro değişken değerleri.Bu veriler güç kesimi olaylarında hayatta kalmalı.Modüldeki yedek pil, SRAM içeriklerini makinenin güç döngüleri arasında yıllarca sağlam tutar.

A20B-3900 serisi, FANUC'un son nesil hafıza modülü ailesini temsil eder.

Bu modüller, önceki FANUC bellek mimarilerine kıyasla daha yüksek kapasite ve daha iyi entegrasyon sağlar.

-0242 varyantı, belirlenmiş denetleyici platformu için uygun SRAM tahsisini sağlar.

Bu modül arızalanırsa veya yedek bataryası tükendiğinde ve değiştirilmediğinde, SRAM içeriği bir sonraki güç kesimde kaybedilir.

Kontrolör boş hafızayla yeniden çalıştırılır. Hemen alarm verir. Makinenin parçaları tekrar üretebilmesi için tüm makine özel verileri yedeklemeden geri yüklenmelidir.

Ana Özellikler

SRAM'ın Neyi Sakladığını ve Neden Önemli Olduğunu

Operatörün girdiği her program SRAM'da, her alet uzunluğu ve yarıçapı SRAM'da, makinenin nasıl hareket ettiğini tanımlayan her CNC parametri, besleme hızı sınırları, hızlanma süreleri,Servo ayarlama değerleri, I/O ödevleri SRAM'da yaşar.

Makinenin işletim kimliği tamamen bu bellekte yer almaktadır.

Bu, sistem yazılımı ile aynı değildir. Sistem yazılımı FROM'da (Flash ROM) yaşar. bir pil gerektirmeyen ve normal makine kullanımı sırasında değişmeyen ayrı, uçucu olmayan bir depolama.SRAM, FROM'un üstündeki çalışma belleği katmanıdır..

Fabrika özel, makine özel ve iş özel verilerin bulunduğu yerdir.

SRAM'ı kaybetmek CNC donanımını kırmaz.

Elektronikler gayet iyi ama SRAM verisi olmadan kontrolörün yapılandırması yoktur makinenin yolculuk sınırlarını, araç kütüphanesini veya hangi programları çalıştırması gerektiğini bilmiyor.Makine yeniden kullanılabilir olmadan önce her şey yedek dosyasından yeniden girilmeli veya geri yüklenmelidir.

Bu, yedek uygulamaları ve yedek pilin durumunu kritik derecede önemli bakım sorunları haline getirir.

Akü yedekleme ️ Temel bakım ürünü

Bu modülün SRAM'ı, makine kapandığında özel bir yedek pil tarafından güçlendirilir.

Akü, sınırlı bir kaynaktır. Depolama koşullarına göre değişen tipik bir hizmet ömrüne sahiptir, ancak genellikle normal makine hizmetinde birkaç yıl sürer.

Akü voltajı SRAM'ın tutma eşiğinin altına düştüğünde, makine bir sonraki açılışta veri kaybedilir.

FANUC denetleyicisi, pil arıza noktasına ulaşmadan önce düşük pil alarmı verir.

Bu alarm, değiştirme sinyalidir. Onu görmezden gelmeyin, bataryayı değiştirmeden kapatmayın ve değiştirmeden önce makineyi kapatmayın. Alarm görünce,Güvenli değişim penceresi açık ama sınırlıdır.

Akülerin akımla değiştirilmesi, çoğu FANUC sisteminde doğru prosedürdür.

Bu, değişim sırasında SRAM içeriğini canlı tutar. Başlamadan önce makinenin bakım belgelerini doğru prosedür için kontrol edin.

Herhangi bir modül çalışmasından önce veri yedekleme

Herhangi bir hafıza modülü çalışması bir veri yedeklemesi ile başlar.Makro değişken yedekleme modülüne dokunmadan önce SRAM verilerinin her kategorisi bir bellek kartına veya harici depolamaya yakalanmalıdır..

Modül değişiminden beş dakika önce çekilen yedekleme, eğer bir şey değişirse, altı ay önce çekilenden çok daha değerlidir.

FANUC kontrolörünün önyükleme ekranı yedek araçları sağlar.

Çoğu denetleyici üzerinde bulunan BOOT fonksiyonu da aynıdır. Bir bellek kartını biçimlendirin, yedeklemeyi başlatın, dosyaların mevcut olduğunu ve boyutlarının sıfırdan farklı olduğunu doğrulayın, sonra modül çalışmasına devam edin.

Sık Sorulan Sorular

S1: Denetleyici, güçlendirme sırasında bir SRAM eşitlik alarmı gösterir.

Bir SRAM eşitlik alarmı, denetleyicinin SRAM'da bozulmuş verileri tespit ettiğini gösterir.Akü tükenmesi en yaygın neden..

Akü zayıfsa, değiştirin ve yedekleme yaparak geri yükleyin. Akü iyiyse, modülün kendisinin bir donanım hatası olabilir ve yedekleme mevcut olduğunu doğruladıktan sonra değiştirilmelidir.

S2: Pil alarmı çıktı. Ne kadar acil bir şekilde ele alınması gerekiyor?

Makinenin bir sonraki planlanan devre dışı bırakılmasından önce ele alın. Alarm, bataryada SRAM'i sürdürmek için yeterli şarj olduğu halde görünür, ancak bu marj zamanla daralır.Değiştirmeyi en geç mevcut vardiya veya bir sonraki bakım penceresi içinde planlayın.

Önce bataryayı değiştirmeden veya yenisini almadan bir gece boyunca kapatmayı planlamayın.

S3: SRAM modülünün değiştirilmesinden sonra, "PARAMETER ENABLE" ile makineler alarm veriyor ve tüm parametreler sıfır gibi görünüyor.

Yeni bir modül boş olarak yüklenir. Tüm SRAM verileri, programlar, ofsetler yok. Bu beklenir. Başlatma ekranının geri yükleme fonksiyonunu kullanarak yedeklemeden tam parametreler setini geri yükleyin.

Son yedekleme yoksa, parametreler makine belgelerinden veya bir parametreler baskılarından manuel olarak tekrar girilmelidir.

Bir bellek modülü değiştirildikten sonra parametrelerin doğruluğunu doğrulamadan asla bir makine çalıştırmayın.

S4: A20B-3900 serisinden SRAM modülleri farklı parça numarası varyasyonları arasında değiştirilebilir mi?

A20B-3900 SRAM modülü ailesindeki farklı varyantlar farklı kapasite tahsisatlarına sahiptir ve farklı denetleyici platformlarına eşleştirilebilir.Son eklentileri arasında değişkenlik garanti edilmez..

Her zaman yedek modülün tam parça numarasını çıkarılan numarayla eşleştir.

Kapasite uyumsuzluğu, kontrolörün alarm vermesine veya kurulduktan sonra öngörülemeyen davranmasına neden olabilir.

S5: kaldırılan bir A20B-3900-0242 verilerini ne kadar süre saklayabilir?

Aktif bir güç kaynağı olmadan, modülün kendi bataryası depolama sırasında SRAM verilerini korur.

Depolama modülündeki sağlıklı bir batarya, yıllarca veri saklar. Bununla birlikte, depolama sırasında, servis sırasında olduğu gibi, depolama sıcaklığı düşükse daha yavaş bir şekilde batarya boşalır.

Eğer bir modül önceden yüklenmiş yedek olarak depolanıyorsa, değişim için ona güvenmeden önce bataryasının durumunu kontrol edin.

İyi bir pil ve son yedek verileri olan bir modül değerli bir yedek modüldür; tükenmiş bir pil olan sadece donanımdır.
