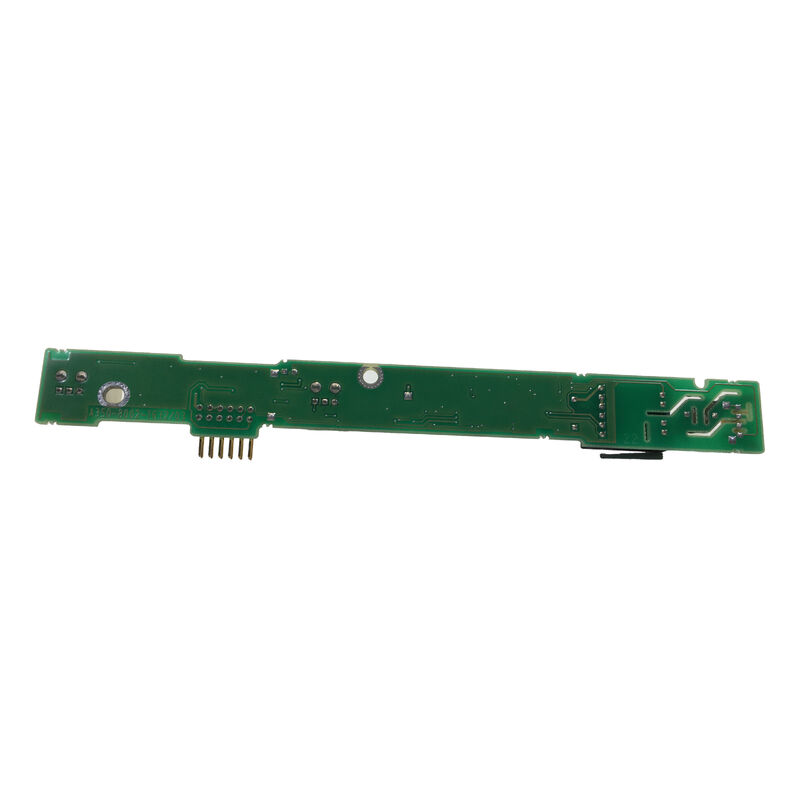

A20B-8002-0633 Fanuc PCB Kartı A20B80020633 A2OB-8OO2-O633

FANUC A20B-8002-0633 0i-C / 0i-D 8.4 İnç Renkli LCD Sistemleri için Arka Işık İnvertör PCB'si

Genel Bakış

FANUC A20B-8002-0633 arka ışık invertör PCB'sidir ve 0i serisi kontrol sistemlerinin içinde, özellikle orta seri 0i-C ve 0i-D konfigürasyonlarında 8.4 inç renkli ekranlarla kullanılır. Görevi, LCD arka ışık bölümünün gerektirdiği güç aşamasını destekleyerek ekranın doğru şekilde aydınlanmasını ve çalışma sırasında kullanılabilir görünürlüğü sürdürmesini sağlamaktır.

Sahada, bir arka ışık invertör kartı çok özel ama çok önemli bir bileşendir.

LCD panelin kendisi hala mevcut ve teknik olarak sağlam olsa bile, invertör aşaması düzgün çalışmıyorsa ekran karanlık, soluk veya okunamaz görünebilir.

Bu, makinenin, gerçek sorunun panel veya ana kontrol kartında değil, arka ışık güç devresinde bulunduğu durumlarda arızalı bir ekranı varmış gibi görünebileceği anlamına gelir.

Bu durum, A20B-8002-0633'ü özellikle loş ekranlar, arka planda aktif kontrol ile siyah ekran koşulları veya tutarsız arka ışık başlatma ile ilgili onarım durumlarında önemli kılar.

0i serisi sistemlere aşina olan teknisyenler için, invertör kartları, özellikle birden fazla ekranla ilgili bileşenin kompakt bir yapıda birlikte çalıştığı sarı arka kontrol ünitelerinde, ekran güç zincirinde standart bir kontrol noktasıdır.

Uygulama Özeti

Uygun Sistemler

• FANUC 0i-C
• FANUC 0i-D
• Orta seri sarı arka kontrol üniteleri

İlgili Ekran Boyutu

• 8.4 inç renkli LCD sistemleri

Kart Fonksiyonu

• Arka Işık İnvertör Güç Desteği
• LCD Aydınlatma Devresi Rolü
• Ekran Geri Yükleme ve Değiştirme

Bu Kartın Servis Çalışmalarında Neden Önemli Olduğu

Bir arka ışık invertör PCB'si, LCD panel ile aynı değildir ve ana ekran kontrol kartı ile de aynı değildir.

Daha odaklanmış bir elektriksel role sahiptir: ekran sisteminin aydınlatma tarafını güçlendirir.

Bakım pratiğinde, bu ayrım önemlidir çünkü yanlış ekran bileşenini değiştirmek zaman kaybına neden olur ve arızayı çözmez.

Bu nedenle A20B-8002-0633, doğru 0i serisi konfigürasyonunda parlaklığı ve ekran okunabilirliğini geri yüklemek için özel bir servis parçası olarak ele alınmalıdır.

SSS

S1: A20B-8002-0633 kontrol ünitesinin içinde tam olarak ne işe yarar?
Bu kart, bir arka ışık invertör PCB'si olarak çalışır, yani LCD arka ışık sistemi için gereken güç dönüşümünü destekler. Pratik makine terimleriyle, operatörün CNC arayüzünü net bir şekilde görebilmesi için ekranın aydınlanmasına yardımcı olur.

İnvertör bölümü arızalanırsa, kontrol ünitesi hala çalışıyor olsa bile ekran siyah veya son derece loş görünebilir.

S2: Bir invertör kartı LCD panelden nasıl farklıdır?
LCD panel görsel görüntüleme yüzeyidir, invertör kartı ise paneli okunabilir kılan aydınlatma fonksiyonunu destekler.

Arızalı bir invertör, sağlıklı bir LCD'nin ölü görünmesine neden olabilir. Bu nedenle deneyimli teknisyenler, her karanlık ekranı bozuk bir LCD olarak ele almak yerine, ekran sorununu panel arızası, invertör arızası, kablo arızası ve ana kart arızası olarak ayırırlar.

S3: Genellikle hangi belirtiler invertör kartı arızasına işaret eder?
Yaygın belirtiler arasında çok karanlık bir ekran, başlangıçta kısa bir süre yanıp sönen sonra loşlaşan bir ekran, tutarsız aydınlatma veya kontrol ünitesinin diğer şekilde aktif göründüğü halde okunamaz hale gelen bir ekran bulunur.

Saha teşhisinde, teknisyenler genellikle ekran sorununun arka ışıkla ilgili olduğuna karar vermeden önce makinenin arka planda hala çalıştığını doğrularlar.

S4: Arka ışık invertör kartları için tam model eşleşmesi neden önemlidir?
Çünkü invertör kartları belirli ekran boyutlarına, panel konfigürasyonlarına ve kontrol ailelerine bağlıdır.

Görsel olarak benzer bir kart, hedef LCD sistemi için elektriksel olarak uygun olmayabilir. 0i serisi kontrollerde, doğru eşleştirme sadece uyum için değil, aynı zamanda kararlı aydınlatma davranışı ve uzun vadeli güvenilirlik için de önemlidir.

S5: Mühendisler bu invertör PCB'sini değiştirmeden önce neyi incelemelidir?
LCD panelin durumunu, kabloları, konektörleri ve çevresindeki ekran donanımını incelemeli ve sorunun yukarı akış güç sorunlarından veya kontrol kabinindeki hasardan kaynaklanmadığını doğrulamalıdırlar.

Ayrıca, invertör aşaması arızaları genellikle uzun çalışma saatleri ve termal koşullarla bağlantılı olduğundan, ekran alanında ısı stresi veya eskime belirtileri aramak da iyi bir uygulamadır.
