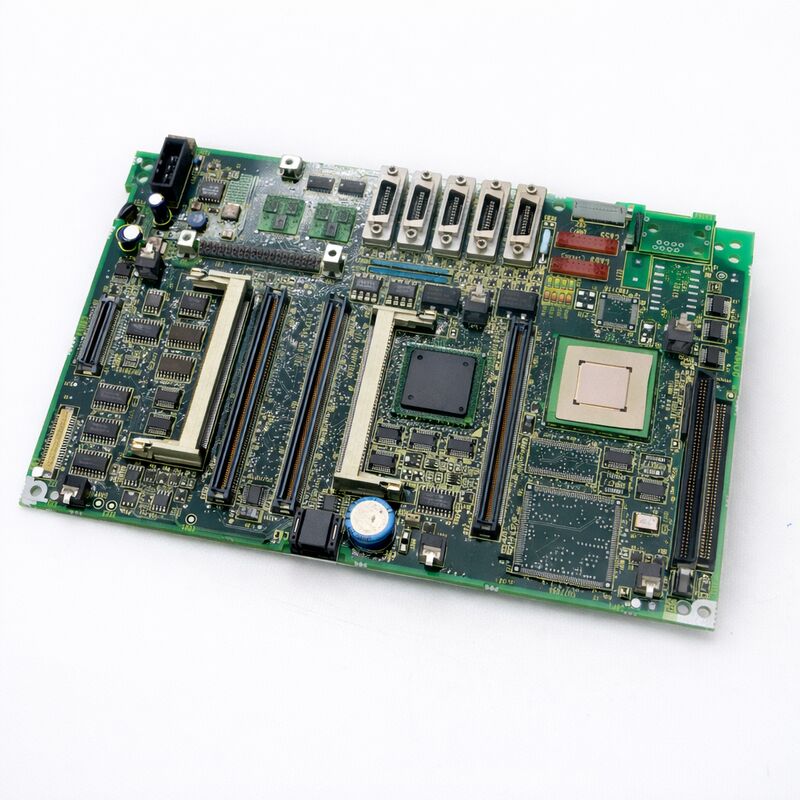

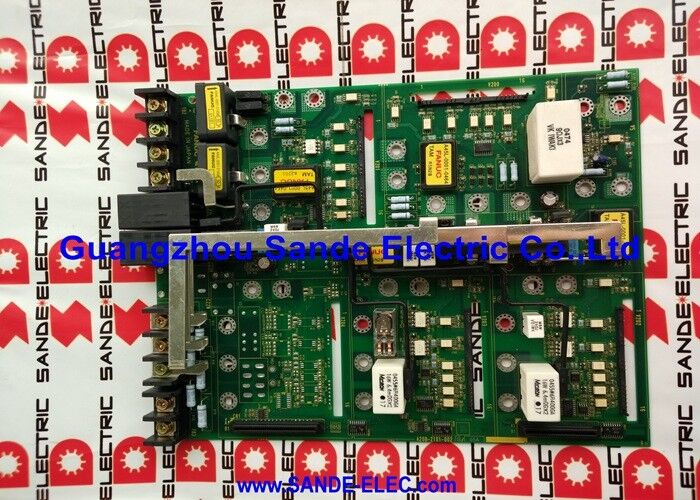

A20B-8100-0137 Fanuc PCB Kartı A20B81000137 A2OB-8IOO-OI37

FANUC A20B-8100-0137 | Seri 21i-A LCD'ye Monte Ana Kart vemdash; PMC-SA1 / 5 μs/adım / 5000 Ladder Adımı

21i-A LCD'ye Monte Mimari

A20B-8100-0137, LCD'ye monte konfigürasyondaki FANUC Seri 21i-A için ana karttır. LCD'ye monte tasarımda, CNC'nin ana kontrol kartı, LCD/operatör paneli grubunun arkasına entegre olur vemdash; ana kart ve ekran, bağımsız raf tipi tasarımlarda kullanılan ayrı kontrol ünitesi ve panel grubundan ziyade birleşik bir fiziksel birimdir. İki konfigürasyon aynı 21i-A CNC platformunu paylaşır ancak fiziksel paketlemede farklılık gösterir.

Bu LCD'ye monte ana kart, tüm temel 21i-A CNC işlevlerini yerine getirir: CNC yazılım yürütme, PMC ladder yürütme, G/Ç yönetimi, operatör arayüzü işleme ve kontrol ünitesinin işlevsel modüllerinin koordinasyonu. Arızalı bir ana kart, tam kontrol sistemi arızasına neden olur.

Anahtar Özellikler

PMC-SA1 vemdash; Bu Kart İçin Kompakt PMC Seçeneği

Bu karta gömülü olan PMC sürümü PMC-SA1'dir: 5 μs/adım talimat yürütme ve maksimum 5.000 ladder adımı. Bu, daha yüksek yürütme hızı ve daha fazla ladder kapasitesi sunan PMC-SA5 varyantından onu ayırır.

Orijinal üretimden PMC-SA1 ile donatılmış bir 21i-A makinesi için, A20B-8100-0137, orijinal PMC konfigürasyonunu koruyan birebir değişimdir. PMC-SA5 taşıyan bir kartla değiştirmek teknik olarak yeteneği artırır ancak PMC ortamını değiştirir vemdash; kurulu makinenin ladder'ı SA1 davranışı için yazılmış ve ayarlanmışsa, SA5'i incelemeden eklemek basit bir tak-çalıştır değildir.

5.000 adımlı bir ladder sınırı, küçük ve orta ölçekli takım tezgahları için tipik otomasyon mantığını karşılar: takım değiştirme dizileri, güvenlik kilitleme mantığı, operatör paneli yanıtı ve makine modu yönetimi, bu kapasite içinde düz makine merkezi ve torna uygulamaları için rahatlıkla yer bulur.

SA5 veya Bağımsız Ana Kartlarla Değiştirilemez

Siparişten önce üç uyumluluk kontrolü:

1. PMC sürümü: A20B-8100-0137 = PMC-SA1. Kaynak yapmadan önce kurulu kartın PMC sürümünü doğrulayın.
2. Kurulum stili: LCD'ye monte kartlar, aynı 21i-A ailesi içinde bile bağımsız (ayrı raf) ana kartlarla değiştirilemez.
3. CNC serisi: Bu kart 21i-A'ya özeldir. 16i-A/18i-A ve 21i-B nesilleri farklı ana kart parça numaraları kullanır.

SSS

S1: PMC-SA1 ve PMC-SA5 arasındaki fark nedir?

Her ikisi de 21i-A ana kart ailesinde gömülü PMC sürümleridir. PMC-SA1 (bu kart) 5 μs/adım talimat hızı ve 5.000 adımlık maksimum ladder kapasitesi sunar. PMC-SA5 daha hızlı talimat yürütme ve daha büyük ladder kapasitesi sunar. Kurulu makinenin ladder programının SA5 ortamıyla uyumlu olduğunu doğrulamadan değiştirilemezler.

S2: LCD'ye monte ana kart nedir ve bağımsız bir karttan nasıl farklıdır?

LCD'ye monte tasarımda, CNC ana kartı LCD/operatör paneli ünitesinin arkasına entegre olur vemdash; kart ve ekran birleşik bir fiziksel montajdır. Bağımsız tasarımlarda, ana kart ayrı bir kontrol kabinindedir. Her ikisi de aynı 21i-A CNC platformunu kullanır ancak farklı fiziksel donanıma sahiptir. LCD'ye monte ve bağımsız ana kartlar fiziksel olarak değiştirilemez.

S3: A20B-8100-0137'yi değiştirmek CNC veri yedeklemesi gerektirir mi?

Evet. Orijinal kartı çıkarmadan önce tüm CNC verilerini vemdash; parametreler, PMC ladder, takım verileri, programlar vemdash; yedekleyin. CNC parametreleri ana kartın kendisinde değil, SRAM bellek modüllerinde bulunur, ancak tam bir yedekleme, değiştirme prosedürü sırasında herhangi bir veri kaybına karşı koruma sağlar. Değiştirme kartı fabrika varsayılanlarıyla gelir.

S4: Ana kartın arızalı olduğuna karar vermeden önce ne kontrol edilmelidir?

Kontrol güç kaynağı voltajlarını kontrol edin vemdash; arızalı bir güç kaynağı aynı belirtileri üretir. Tüm konektör ve bellek modülü oturmalarını doğrulayın. Belirli arıza aşamasını belirlemek için 21i-A bakım kılavuzuna karşı önyükleme aşaması teşhis LED durumlarını doğrulayın. Görüntü başlatma aşamasında duran ve ilerleyen LED göstermeyen bir önyükleme, ana karttan önce güç kaynağı sorunlarını gösterebilir.

S5: A20B-8100-0137, 21i-B veya 16i-A ile uyumlu mu?

Hayır. A20B-8100-0137, 21i-A LCD'ye monte konfigürasyona özeldir. 21i-B, 16i-A ve 18i-A farklı ana kart serileri kullanır. 21i-B, aynı A20B-8100 ailesinde bile farklı kart numaralandırması kullanır. Sipariş vermeden önce kurulu CNC'nin Seri 21i-A olduğunu ve mevcut ana kartın A20B-8100-0137 olduğunu doğrulayın.
