A20B-8100-0271 Fanuc PCB Kartı A20B81000271 A2OB-8IOO-O27I

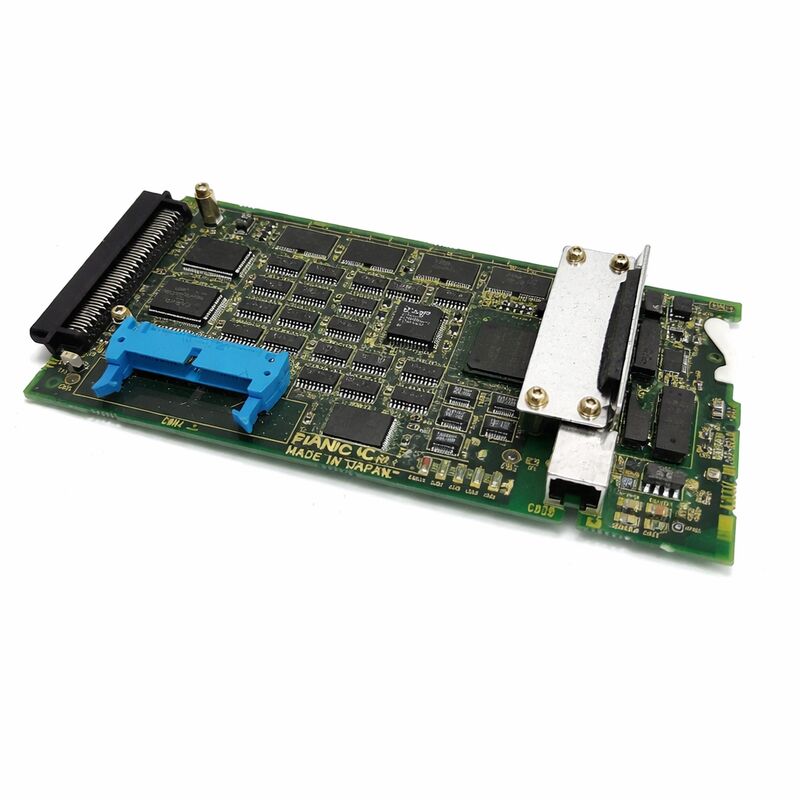

FANUC A20B-8100-0271

Bu Kurul CNC'ye Neler Ekliyor

A20B-8100-0271, FANUC'un i serisi CNC denetleyicileri için veri sunucusu seçeneği PCB'sidir. Denetleyicinin ana kartının yükseltilmesindeki bir seçeneğe yerleştirilmiştir ve aynı anda iki işlev ekler:ATA flaş kartında yüksek kapasiteli yerel NC program depolama, ve DNC program yönetimi için fabrika LAN'a Ethernet bağlantısı.

Bu kart olmadan, i serisi CNC, NC programlarını ana FROM/SRAM belleğinde depolar.Programlar ATA flaş kartında depolanır ve kapasite megabayt ile gigabayt arasında ölçülür.Mükemmel interpolasyon adımları, çok yüzeyli konturlar veya büyük alt program kümeleri olan karmaşık parçalar makineye tam olarak yerel olarak depolanabilir ve hemen çalışmaya hazırdır.

Ethernet arayüzü, veri sunucusunu FANUC'un FTP uyumlu veri sunucusu protokolü aracılığıyla fabrika LAN'ına bağlar.veya mühendislik çalışma istasyonu fiziksel medya veya RS-232C seri kablo bağlantıları olmadan ağ üzerinden program yükleyebilir ve indirebilirProgramlar ağdan akış yerine yerel flaş depolamadan çalıştırıldığı için, kesim sırasında ağ kesintileri makine çalışmasına etki etmez.

Ana Özellikler

ATA adaptörü ve kurulum yuvası kısıtlamaları

ATA flaş kart adaptörü, kart üzerindeki CNH6 konektörüne bağlanır ve kart kurulmadan önce takılmalıdır İkincil pazarda yenilenmiş üniteler genellikle ATA adaptörü olmadan sağlanırEğer dahil değilse, ayrı olarak alınmalıdır.

Kart, ATA adaptörünün fiziksel açıklık gereksinimleri nedeniyle bazı seçenek yuva pozisyonlarına monte edilemez:

• LCD'ye en yakın yuva işgal edilemez.
• 3 yuvarlaklı bir ünitenin merkezi yuvasını işgal edemez.
• Dört slotlu bir birimdeki LCD'den en uzak yuva işgal edilemez.

Sipariş vermeden önce kontrolörün mevcut slot pozisyonlarını onaylayın.

Veri Sunucusu Fonksiyonu vs Dahili Ethernet

Bazı 16i-B/18i-B denetleyicileri, makine izleme ve DNC program akışı için FOCAS2/Ethernet iletişimini sağlayan ana panoya Ethernet gömülüdür.Bu veri sunucusu işlevi ile aynı değilGömülü Ethernet tek başına ATA kart yerel depolama veya veri sunucusu FTP protokolü sağlamaz.Dahili Ethernet'e sahip bir makine, büyük yerel program depolama ihtiyacı varsa veya akışsız çalışma bir gereklilikse A20B-8100-0271'den hala yararlanabilir..

Veri sunucusu fonksiyonu ayrıca CNC'nin FROM'unda ilgili FANUC seçeneği yazılımının etkinleştirilmesini gerektirir.veri sunucusu ekranı ve işlevleri CNC operatör arabiriminde görünmez bile pano yüklü.

Sık Sorulan Sorular

S1: Veri sunucusu fonksiyonunun etkinleştirilmesi için bir yazılım seçeneği gerekli midir?

Evet, veri sunucusu fonksiyonu CNC'nin FROM'unda uygun seçeneğin etkinleştirilmesini gerektirir.veri sunucusu ekranı ve işlevleri CNC operatör arabiriminde görünmez, hatta fiziksel olarak kurulu tablo ileDeğiştirme donanımı sipariş etmeden önce veri sunucusu seçeneğinin mevcut olduğunu doğrulamak için sistem seçeneği durum ekranını kontrol edin.

S2: ATA adaptörü yenilenmiş kartta eksik.

ATA flaş kart adaptörü, A20B-8100-0271 kartındaki CNH6 konektörüne bağlanır.Kurul seçeneği yuvasına monte edilmeden önce CNH6'ya takılmalıdır Doğru ATA adaptörünü ayrı olarak kaynağından alın ve kurulumdan önce panoya takın.

S3: Tahta kısıtlı bir yuva pozisyonunda kurulursa ne olur?

ATA kart adaptörü, belirli yuva pozisyonlarında LCD montajı veya bitişik kartlarla çelişen fiziksel boşluk gereksinimlerine sahiptir.Sınırlı bir yuvaya yerleştirmek, denetleyicinin doğru şekilde kapanmasını veya ATA adaptörünün oturmasını engeller.Kurulmadan önce belirli denetleyiciye izin verilen bir yuva pozisyonunun mevcut olduğunu doğrulayın.

S4: A20B-8100-0271 30i veya 31i serisi denetleyici içinde kullanılabilir mi?

No. A20B-8100-0271, 15i/16i/18i/21i/0i seri jenerasyonu için. 30i/31i/32i serisi farklı donanım mimarisi ve farklı seçenek kart formatları kullanır.Bu denetleyiciler Ethernet ve veri sunucusu fonksiyonları için A20B-8101 serisi seçenek tablolarını kullanır..

S5: Hangi ATA flash kart kapasitesi uyumludur?

Kurulu FANUC veri sunucusu yazılım sürümü tarafından tanımlanan kapasite aralığında standart ATA flaş kartları. Çok büyük modern ATA kartları eski sabit yazılımların adresleme kapasitesini aştırabilir.Desteklenen kapasiteler genellikle yazılım sürümüne bağlı olarak 32MB ile 1GB aralığındaFANUC Veri Sunucusu İşletme Kılavuzu, her yazılım sürümü için desteklenen kart türlerini ve kapasite sınırlarını belirtir.
