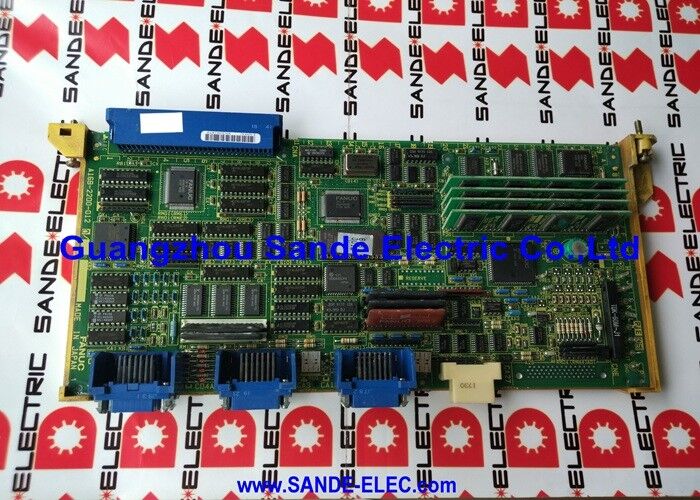

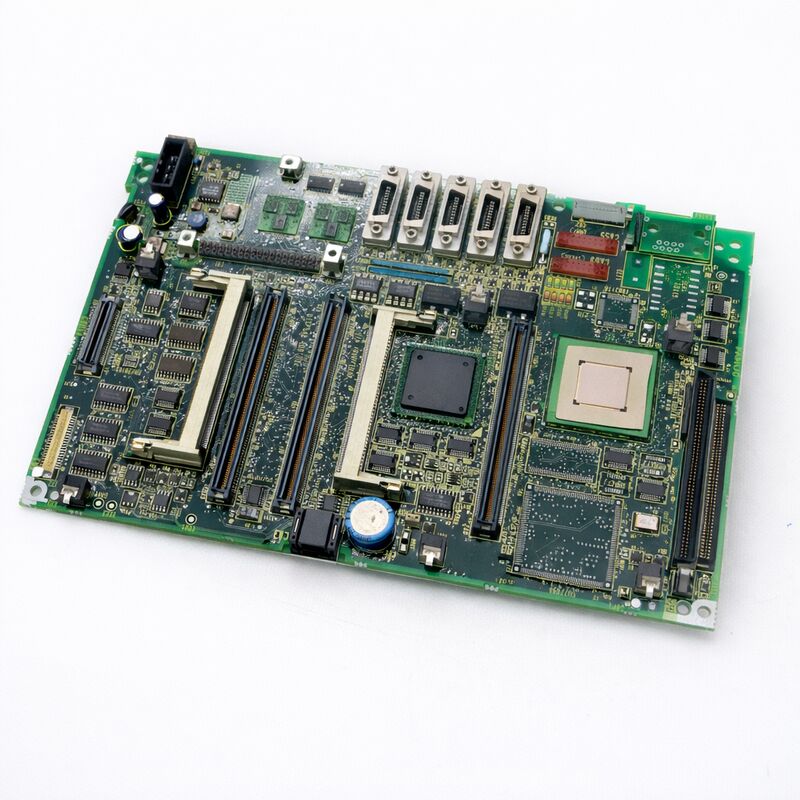

A20B-8100-0620 Fanuc PCB Kartı A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620 | LCD Kontrol Kartı — CNC Operatör Paneli Ekran Kontrol Kartı, A20B-8100 Serisi, Japonya Menşeli

Parça Numarası: A20B-8100-0620

Üretici: FANUC Corporation (Japonya)

Ürün Kategorisi: PCB — LCD Kontrol Kartı (Operatör Paneli Ekran Devresi)

Seri: A20B-8100

Genel Bakış

FANUC A20B-8100-0620 FANUC'un A20B-8100 serisinden bir LCD kontrol baskılı devre kartıdır.

CNC operatör paneli düzeneği içinde yer alır ve LCD ünitesinin ekran kontrol devresini yönetir — CNC'nin video çıkış sinyallerini, LCD panelin kararlı, doğru bir görüntü üretmesi için gereken doğru sürücü sinyallerine dönüştürmekten sorumlu karttır.

Operatör paneli, makinistin ve makine aletinin buluştuğu yerdir. CNC'nin iletişim kurması gereken her şey — eksen konumları, iş mili hızı, program durumu, alarm mesajları, parametre değerleri — ekran aracılığıyla iletilir. Arızalı bir LCD kontrol kartı bu görsel bağlantıyı tamamen koparır.

CNC dahili olarak çalışmaya devam eder, ancak operatör tüm geri bildirimi kaybeder. Çalışan bir makinede bu bir üretim duruşudur; ayarlanmakta olan bir makinede ise anlamlı herhangi bir işlemi imkansız hale getirir.

A20B-8100-0620, FANUC'un i-serisi ve ilgili CNC nesilleri için ana kartları, opsiyon kartlarını ve operatör paneli elektroniğini kapsayan geniş bir kontrol PCB ailesi olan FANUC'un A20B-8100 serisine aittir. Bu aile içinde, LCD kontrol kartı, CNC'nin grafik çıkışı ile fiziksel ekran paneli arasındaki arayüz katmanıdır — ana CNC anakartı değil, operatör paneli yuvasında ekran sinyal zincirini yöneten özel bir karttır.

Anahtar Özellikler

Operatör Panelinde LCD Kontrol Kartı Fonksiyonu

Bir FANUC CNC operatör paneli, sadece bir ekran ve düğmelerden oluşan bir muhafazadan daha fazlasıdır. İçeride, birden fazla devre kartı işlevleri böler. Ana CNC kartı (entegre bir LCD monteli sistemde) veya ekran arayüzü (bağımsız bir sistemde) video sinyalleri üretir.

Bu sinyaller, birkaç kritik görevi yerine getiren LCD kontrol kartına gider:

Sinyal dönüştürme ve zamanlama. LCD paneli, hassas zamanlamaya sahip özel dijital sürücü sinyalleri gerektirir.

Kontrol kartı, gelen video sinyal formatını, LCD panelin sürücü IC'lerinin gerektirdiği yatay ve dikey zamanlama ve piksel verisi formatına dönüştürür.

Arka ışık sürücü kontrolü. LCD panellerin, sıvı kristal katmanını arkadan aydınlatmak için bir arka ışığa ihtiyacı vardır.

Daha önceki FANUC panelleri bir invertör aşaması tarafından sürülen CCFL (soğuk katotlu floresan lamba) arka ışıklarını kullanıyordu; daha sonraki paneller LED arka ışıklarını kullanır.

LCD kontrol kartı, parlaklığı düzenleyen ve arka ışık etkinleştirme/devre dışı bırakmayı kontrol eden arka ışık sürücü devresini içerir veya onunla arayüz oluşturur.

Ekran güç yönetimi. Kontrol kartı, ekran panelinin kendi güç sıralamasını yönetir — panel gücünün sinyal girişine göre ne zaman uygulandığını kontrol ederek, güç açma geçici durumlarından LCD panelin zarar görmesini önler.

Sinyal bütünlüğü. Servo sürücülerin anahtarlama yaptığı, soğutma sıvısı pompalarının çalıştığı ve motorların çalıştığı bir makine aletinin endüstriyel ortamında — elektriksel gürültü sürekli bir zorluktur.

LCD kontrol kartı, elektriksel olarak gürültülü ortamlara rağmen ekran görüntüsünü kararlı tutmak için filtreleme ve tamponlama yoluyla sinyal bütünlüğünü korur.

LCD Kontrol Kartı Arızası Belirtileri

LCD kontrol kartı sorunları genellikle görsel olarak belirgindir ancak kademeli olabilir:

Tamamen boş ekran güç uygulandığında ve arka ışık görünmediğinde, kartı veya arka ışık kaynağını işaret eder. Kartı değiştirmeden önce CNC'nin diğer yönlerden normal çalıştığını doğrulayın (RS-232C aracılığıyla kontrol edin veya normal çalışma seslerini dinleyin).

Görüntü mevcut ancak soluk veya yanlış renkte ekran sinyal zincirinin çalıştığını, ancak karttaki kontrast veya renk kontrol devresinin kısmen arızalandığını gösterir.

Ekran aralıklı olarak titriyor ve sonra dengeleniyor, genellikle kontrol kartındaki arızalı bir bileşeni gösterir — genellikle yaşlanan kapasitörlerle veya yetersiz bir arka ışık kaynağıyla ilgilidir.

CNC çalışmaya devam ederken ekran donuyor (makinenin girdilere yanıt vermeye devam ettiği doğrulandıysa) ana kart arızası yerine bir ekran kontrol kartı arızasını gösterir.

SSS

S1: Ekran tamamen boş ancak CNC çalışıyor gibi görünüyor. LCD kontrol kartının arızalı olduğu nasıl doğrulanabilir?

Önce boş ekrana rağmen CNC'nin çalışır durumda olduğunu doğrulayın — RS-232C bağlantısını deneyin veya makinenin MDI girdisini sesle kabul edip etmediğini gözlemleyin.

CNC normal çalışıyorsa, arıza ana kart yerine ekran zincirindedir. DC gücünün konektörü aracılığıyla LCD kontrol kartına ulaşıp ulaşmadığını ölçün. Güç mevcutsa ancak ekran boş kalıyorsa, bir sonraki kontrol noktası kartın kendisi veya arka ışık kaynağıdır. Bilinen iyi bir yedek kartı geçici olarak takmak, A20B-8100-0620'yi doğrular veya eler.

S2: Bir LCD paneli A20B-8100-0620 kontrol kartından ayrı olarak değiştirilebilir mi?

LCD paneli ve kontrol kartı, FANUC operatör paneli düzeneklerinde birbirine sıkıca eşleştirilmiş bileşenlerdir.

FANUC bunları yedek parça programı aracılığıyla eşleştirilmiş çiftler halinde satar. Saha servislerinde, eşleşen uyumluluktan emin olmadıkça, genellikle kontrol kartı ve paneli birlikte değiştirmek tavsiye edilir.

Yalnızca LCD paneli fiziksel olarak arızalanmışsa (çatlak ekran, ölü pikseller) ve kontrol kartı iyi test edilirse, aynı operatör paneli neslinden eşleştirilmiş bir yedek panel gereklidir.

S3: A20B-8100-0620'yi değiştirdikten sonra görüntü görünüyor ancak yanlış renklere veya kontrasta sahip. Ne ayarlanmalı?

Bazı FANUC LCD kontrol kartlarında, kart üzerindeki trim potları aracılığıyla veya CNC parametre ayarları aracılığıyla erişilebilen parlaklık ve kontrast ayarları bulunur.

Kart değişimi sonrasında, ekran parlaklığı için ilgili CNC parametrelerinin doğru ayarlanıp ayarlanmadığını kontrol edin.

Parametre kontrollerinden sonra görüntü hala yanlışsa, yedek kartın FANUC'un ekran ayarlama prosedürü kullanılarak ilk yapılandırması gerekebilir.

Ayrıca, yedek kartın revizyonunun takılı olan belirli LCD panelle uyumlu olduğunu doğrulayın.

S4: Ekran soğukken çalışıyor ancak makine 30 dakika çalıştıktan sonra arızalanıyor. Bu, LCD kontrol kartı arızasının bir belirtisi midir?

Termal arıza, kontrol kartındaki yaşlanan elektrolitik kapasitörlerin klasik bir belirtisidir.

Oda sıcaklığında kabul edilebilir test edilen kapasitörler, çalışma sıcaklığında arızalanabilir.

Bu belirti, yoğun nüfuslu bir karttaki arızalı kapasitörün özel ekipman olmadan izole edilmesinin zor olabileceği için, onarım yerine değiştirilmesi gereken bir kontrol kartının güçlü bir göstergesidir. Kart değişimi pratik çözümdür.

S5: A20B-8100-0620'yi değiştirmeden önce SRAM veri yedeklemesi gerekli midir?

Hayır. LCD kontrol kartı saf bir ekran devresidir — makine parametreleri, programlar veya yapılandırma verileri tutmaz. SRAM verileri CNC'nin ana kart bellek modüllerinde saklanır.

A20B-8100-0620'yi değiştirmek herhangi bir veri kaybı riski taşımaz. Sadece gücü kapatın, kartı değiştirin, tüm kabloları dikkatlice yeniden bağlayın ve normal şekilde açın.
