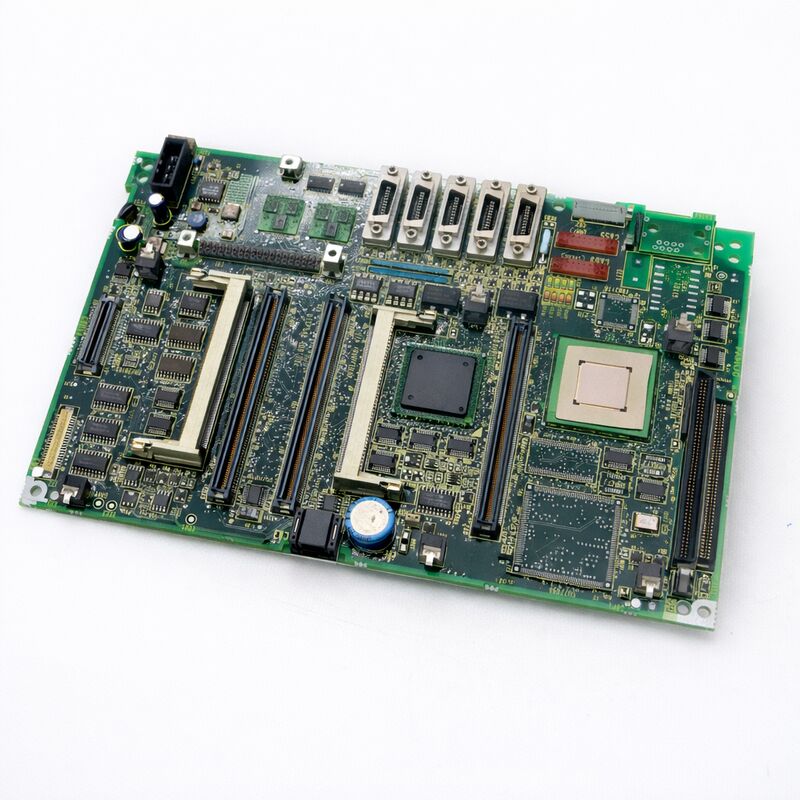

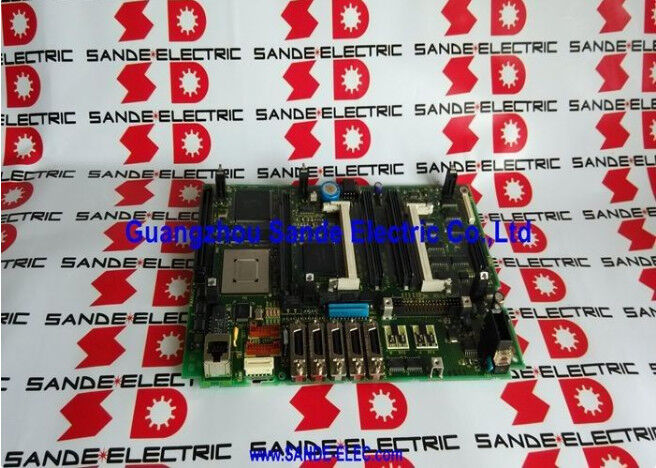

A20B-8100-0661 Fanuc PCB Kartı A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661 500.000 Seri 18i-B Kontrol Ana CPU PCB 18i-MB / 18i-TB CNC Denetleyicileri için, A20B-8100 Serisi, LCD Montajlı, Japonya Kökenli

Parça numarası:A20B-8100-0661

Üreticisi:FANUC Corporation (Japonya)

Ürün kategorisi:PCB (CNC Kontrol Ana Kartı)

Seri:A20B-8100 FANUC 16i-B / 18i-B / 21i-B ana kart ailesi

Genel bakış

BuFANUC A20B-8100-0661FANUC Serisi 18i-B CNC denetleyicilerinin ana CPU kartıdır. Makine 18i-MB (işleme merkezi), 18i-TB (döner) veya başka bir 18i-B varyantı olsun,Bu kontrol sisteminin merkezinde bulunan tablo 18i-B kontrolöründeki en önemli donanım bileşeni.

18i-B, FANUC'un ikinci nesil i serisi hiyerarşisinin ortasında yer almaktadır.

Aynı çekirdek mimarisi paylaşırken, 21i-B'den daha fazla eksen kapasitesi ve gelişmiş işleme fonksiyonları sağlar.ve modüler bir fişleme kartı tasarımı 16i-B/18i-B/21i-B neslinin tamamı gibi.

Bu konumlandırma, 18i-B'yi karmaşık tornalar (özellikle çoklu kule ve alt spindle makineleri), 5 eksenli işleme merkezleri,21i-B'nin eksen sayısından daha fazlasını gerektiren ancak 16i-B'nin tam kapasitesini gerektirmeyen diğer gelişmiş alet makineleri.

Kart, LCD/MDI ünitesinin arka yüzüne monte edilir.Bu levha etrafında inşa edilen makine sistemleri, A02B-0283-Bxxx başlayan kontrol ünitesi isimleriyle tanımlanır..

Bu tablo, 18i-B makinelerinin geniş kurulu tabanında kullanılıyor ve bu CNC nesli için birincil bakım ürünü olmaya devam ediyor.

Ana Özellikler

18i-B'yi 16i-B ve 21i-B'den ayıran nedir?

A20B-8100-066x jenerasyonundaki üç ana pano, üç farklı CNC işareti sunar.

18i-B vs. 21i-B.18i-B, 21i-B'den daha fazla kontrol edilen ekseni ve daha sofistike işleme işlevlerini destekler.

21i-B'deki daha düşük güçlü CPU'lara kıyasla daha yüksek spesifikasyonlu CPU modülleri (A20B-3300-03xx) kullanır.

İki ana kart birbirini değiştirebilir değildir. 21i-B kartını 18i-B makinesine değiştirmek desteklenmez.

18i-B vs. 16i-B.16i-B, bu neslin en yüksek özellikli kartıdır.

18i-B ve 16i-B aynı CPU modülü ailesini (A20B-3300-03xx) ve aynı DRAM modülü ailesini (A20B-3300-0310/0311) paylaşır.Ana kartları, ilgili CNC yazılımları tarafından tanımlanan maksimum eksen sayısında ve fonksiyon setlerinde farklılık gösterir.Plakelerin kendileri çapraz uyumlu değil.

18i-B Kontrol Sistemi Modülü Montajı

A20B-8100-0661 aşağıdaki takılabilir modülleri barındırır:

CPU modülü (A20B-3300-03xx).18i-B sistem yazılımını çalıştıran Pentium sınıfı işlemci kartı.

A nesil modelinde kullanılan 486DX işlemcilerinden önemli bir performans artışı,karmaşık çok eksenli interpolasyon ve yüksek hızlı işleme fonksiyonları için gerekli işlem gücünü sağlayan.

FSSB servo kartı.Tüm servo güçlendiricilerle optik fiber iletişimini yöneten eksen kontrol modülü.

18i-B'nin çok eksenli konfigürasyonları için, birden fazla kule ve alt spindle'li makine,Döner eksenli işleme merkezleri FSSB kartı, 21i-B servo kartından daha fazla eşzamanlı eksen iletişimini işleyebilir.

Grafik kartı.LCD panelini çalıştırır. 18i-B makinelerine sıklıkla monte edilen 10,4 inç ve 8,4 inç renkli LCD ünitelerinde renkli görüntülemeyi destekler.

FROM/SRAM modülü.Sistem yazılımı ve makine verileri. SRAM pil destekli ¢ yedek pil, güç kesintileri sırasında verileri korumak için işlevsel olmalıdır.

DRAM modülleri.18i-B 16MB (A20B-3300-0310) veya 32MB (A20B-3300-0311) yapılandırmalarını destekler.

Güç kaynağı modülü (A20B-8100-0720).Doğrudan ana panoya monte ediliyor.

Sık Sorulan Sorular

S1: 18i-B denetleyici tamamen ölüdür ̇ ekran yok, fan yok, LED aktivitesi yok. PSU modülü işlevsel olduğu doğrulandı. Ana kart hatalı mı?

İşlevsel PSU'nun onaylandığı ve yaşam belirtileri olmadığı için ana tahta birincil şüpheli oldu.

Bu sonuca varmadan önce, pilin derin bir şekilde boşaltılmadığını ve LCD ünitesinin güç konektörünün güvenli olduğunu kontrol edin.

Eğer bunlar doğrulanırsa ve kart hala hiçbir aktivite göstermezse, ana kartın birincil güç yönetimi devresi büyük olasılıkla arızalıdır.

Tahtaların değiştirilmesi veya bileşen düzeyinde onarımı gereklidir.

S2: Bir 18i-B makinesinden bir A20B-8100-0661 bir başka 18i-B makinesinde bir taneyi doğrudan değiştirebilir mi?

Ana kart türü uyumludur. Bununla birlikte, karttaki modüller: FROM / SRAM, CPU, servo kart, DRAM, donör makineye aittir.

Takı ve modülleri nakledildikten sonra, alıcı makine donörün parametrelerine, PMC merdivenine ve verilerine sahip olacak, kendi verilerine değil.

Alıcı makinenin verileri, makinenin tekrar hizmete başlamadan önce kendi SRAM yedeklemesinden geri yüklenmelidir.

Ana kartın değiştirilmesini her zaman bir yedekleme gerektiren kritik bir veri prosedürü olarak kabul edin.

S3: 18i-B, her başlangıçta, servo amplifikatörleri çalıştırılarak tüm ekselerde alarm 360 (FSSB: başlatma hatası) gösterir.

Güçlü güçlendirici ile birden fazla eksende alarm 360 FSSB zinciri arızasını gösterir.İlk önce ana kartın FSSB servo kartında COP10A portunda FSSB fiber bağlantılarını kontrol edin ′′ bu en yaygın arıza noktasıdır.

Fiber temiz, hasarlı ve tamamen kilitli olmalıdır. Fiber keskin bükülmeler veya hasar için kontrol. Ayrıca FSSB zincirindeki ilk amplifikatörde bağlantıyı kontrol.

Her ikisi de doğru olduğu doğrulanırsa ve alarm devam ederse, ana pano üzerindeki FSSB servo kartı arızalı olabilir ¢ ana karttan bağımsız olarak değiştirilebilir.

S4: yedek pil, yedek kart kurulduğunda ölü bulundu. SRAM verileri zaten kayboldu mu?

SRAM verileri, fonksiyonel bir pil olmadan, devre dışı bırakıldığında değil, devre dışı bırakıldığında kaybolur.SRAM verileri, değiştirme çalışmalarına başlamadan önce zaten kaybolmuş olabilir..

Bu nedenle, akü iyi görünse de, i serisi CNC'deki herhangi bir bakım işinden önce, her zaman SRAM yedekleme işlemini harici bir ortamda gerçekleştirilmelidir.Makine üreticisinin orijinal parametreler sayfalarından ve program dosyalarından tekrar girilmelidir..

S5: A20B-8100-0661'i değiştirdikten ve tüm verileri geri yükledikten sonra, iğne çalışmıyor ve alarm SP9001 gösteriyor.

SP9001 bir seri spindle iletişim alarmıdır. 18i-B, spindle amplifierinden geçerli bir iletişim alamıyor.Bu genellikle ana kart ve SPM amplifikatörü arasındaki gevşek veya bağlantısı kesilmiş bir JA7A kablosundan kaynaklanır.

JA7A konektörünü her iki ucundan kontrol edin. Bağlantı güvenli ise, iğne parametrelerinin, özellikle seri iğne konfigürasyon parametrelerinin, doğru bir şekilde restore edildiğini kontrol edin.

Bir restorasyondan sonra yanlış bir iğne parametresi, iyi bir fiziksel bağlantıyla bile bu alarmı üretebilir.
