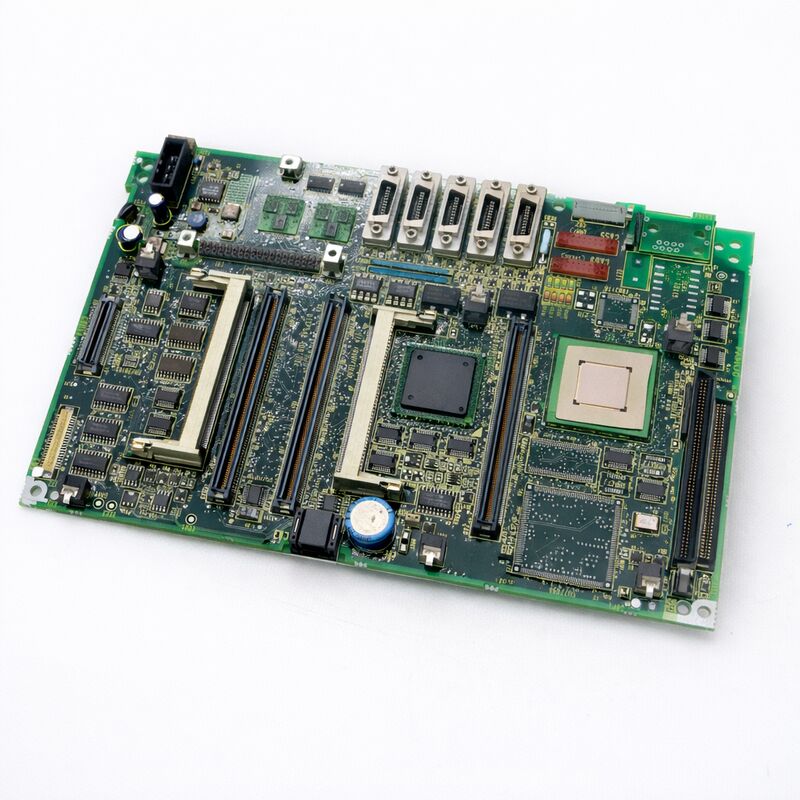

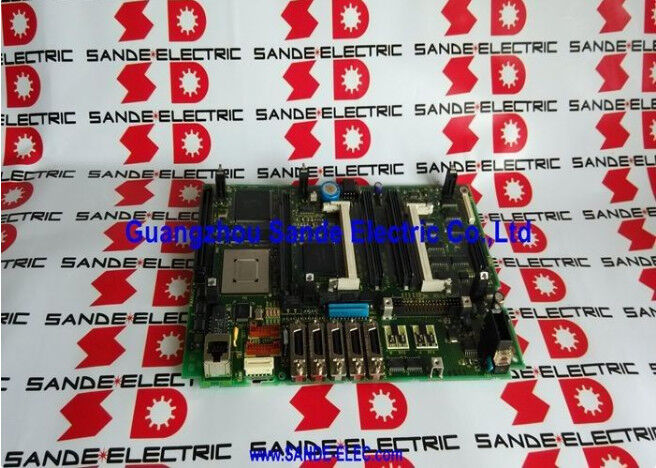

A20B-8100-0662 Fanuc PCB Kartı A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662

Parça numarası:A20B-8100-0662

Üreticisi:FANUC Corporation (Japonya)

Ürün kategorisi:PCB (CNC Kontrol Ana Kartı)

Seri:A20B-8100 FANUC 16i-B / 18i-B / 21i-B ana kart ailesi

Genel bakış

BuFANUC A20B-8100-0662PMC-SA1 ile yapılandırılmış ve gömülü Ethernet olmadan FANUC Serisi 21i-B CNC denetleyici için ana CPU kartıdır.

Bu yapılandırma için 21i-B sisteminin özelliklerini tanımlayan özel ana kart varyantı:maliyetli bir CNC denetleyici makine aracı karmaşıklığının orta aralığına uygun torna (21i-TB) ve işleme merkezi (21i-MB) uygulamalarını kapsar.

A20B-8100-066x ana kart ailesi içinde, her parça numarası CNC seri atamasının ve on-board özellik konfigürasyonunun belirli bir kombinasyonuna karşılık gelir. -0662 temel 21i-B kartıdır.:PMC-SA1, Ethernet olmadan.

PMC-SA1 işareti, PMC (Programlanabilir Makine Denetleyicisi) spesifikasyonuna atıfta bulunur.SB7 varyantının gelişmiş programlama kapasitesi olmadan tipik makine merdiveni mantığını işleme koymak.

Gömülü Ethernet'in yokluğu diğer belirleyici özelliktir: fabrika ağ bağlantısı gerektiren makineler harici bir Ethernet seçeneği kartı eklemeli,Sadece RS-232C veya PCMCIA üzerinden iletişim kuran makineler bu kartla standart olarak çalışırken.

21i-B serisi, FANUC'un genel amaçlı üretim makine aletleri için ana CNC'sidir.Tipik 2 ila 4 eksenli makine aletleri için uygun bir eksen sayısı ve PMC özelliği içinde.

Ana Özellikler

21i-B 16i-B / 18i-B / 21i-B Nesli

A20B-8100-066x ailesi, ikinci nesil i serisinin tamamını üç CNC isimlendirmesiyle kapsar:

21i-B, bu neslin eksen ve işlev hiyerarşisinde daha düşük bir konuma sahiptir. 16i-B ve 18i-B daha fazla kontrol edilmiş eksenleri ve daha geniş bir yelpazede gelişmiş işleme işlevlerini destekler.

21i-B, 2 ila 4 eksen ve standart döngü işlevselliğinin tüm işleme gereksinimlerini karşıladığı makinelerle eşleştirilmiştir.Dikey işleme merkezleri, ve küresel üretimdeki sondaj makineleri.

21i-B, 16i-B ve 18i-B'ye kıyasla daha düşük spesifikasyonlu CPU işlemcileri kullanır.

21i-B'nin işleme gereksinimleri orantılı olarak daha düşüktür.daha az eşzamanlı işleme talebi, böylece azaltılmış CPU özelliği uygundur ve pratik makine performansını sınırlamaz.

PMC-SA1 Pratikte Anlamı

Bir FANUC CNC'deki PMC (Programlanabilir Makine Denetleyicisi) yerleşik PLC'dir.Alet değiştiriciler, palet sistemleri, ve doğrudan servo ve spindle kontrolü dışında her şey.

PMC-SA1, 21i-B nesilindeki giriş seviyesindeki PMC spesifikasyonudur:

Program aşamaları:SA1, standart 2 eksenli torna veya 3 eksenli işleme merkezi PMC gereksinimleri için yeterli olan belirlenmiş bir merdiven basamağı sayısını destekler.

Merdiven sembolleri:SA1, geleneksel makine alet merdiven mantığında kullanılan standart röle temasları, bobinleri, zamanlayıcıları, sayaçları ve karşılaştırma fonksiyonlarını sağlar.

Yürütme hızı:SA1 normal makine I/O yanıtı için gerekli hızda çalışır, spindle, soğutucu, kapı ve araç fonksiyonları için yeterli ve yanıt süreleri on milisaniyeler arasında.

Karmaşık alet değiştiricileri, çoklu palet sistemleri veya geniş kullanıcı makro arayüzleri olan makineler için,PMC-SB7 ( -0663 ve -0665 tablolarında mevcut) daha fazla program adımı ve genişletilmiş yetenek sunar.

-0662'nin SA1'i, sınırsız olarak standart alet makine uygulamalarının çoğuna hizmet eder.

Sık Sorulan Sorular

S1: Bir 21i-B makinesinin -0662 kartı (PMC-SA1, Ethernet yok). -0664 (PMC-SA1, Ethernet ile) ile değiştirilebilir mi?

Fiziksel ve elektrik olarak, -0664 -0662'yi değiştirebilir.

Tek fark, -0664'ün gömülü Ethernet yeteneği eklemesidir. -0662'nin eksikliği ̇ Ethernet bağlantısı bağlı değilse kullanılmaz.

Değiştirmeden önce yedek panelin modüllerindeki FROM yazılım sürümünün belirli makine konfigürasyonu ile uyumlu olduğunu doğrulayın.

S2: Bir yedek A20B-8100-0662 yükledikten sonra, 21i-B PMC alarmı ER01 (program bulunamadı) gösterir.

PMC alarmı ER01, PMC merdiven programının SRAM'da bulunmadığını gösterir.

Ya SRAM yedekleme, değiştirildikten sonra restore edilmedi, SRAM modülü orijinal karttan aktarılmadı veya restorasyon işlemi tamamlanmadı.Başlangıç kartından SRAM modülü yeni kartda yüklü olduğunu doğrula.

Daha sonra SRAM yedeklemeyi yedekleme ortamından geri yükleyin. Eğer yedekleme mevcut değilse, PMC merdiveni makine üreticisinin orijinal program dosyalarından yeniden yüklenmelidir.

S3: 21i-B makinesinin Ethernet'e ihtiyacı yoktur. -0664 kartı bir yedek olarak kullanılırsa, kullanılmayan Ethernet herhangi bir soruna neden olur mu?

Hayır. -0664'teki yerleşik Ethernet portu kablosuz ve Ethernet parametreleri yapılandırılmamışsa aktif değildir.

Sistem kaynaklarını tüketmez veya CNC performansını etkilemez.

Yer değiştirme, Ethernet kullanmayan makineler için işlevsel olarak şeffafdır.

S4: 4 eksenli bir işleme merkezi için A20B-8100-0662'de hangi eksen kontrol kartı gereklidir?

A20B-3300-0032 (4 eksenli servo kontrol kartı, 90B0 Servo yazılımı Serisi) 4 eksenli 21i-B yapılandırması için doğru karttır.

A20B-3300-0033, 2 eksenli yapılandırmaları işliyor.Değiştirme sipariş vermeden önce, hangi eksen kartının orijinal makineye monte edildiğini her zaman kontrol edin. Ana kart değiştirildiğinde eksen kartı diğer modüllere aktarılır..

S5: A20B-8100-0662 için DRAM modülü, 16i-B veya 18i-B ana kartlar için aynı mıdır?

No. 21i-B, 16i-B ve 18i-B'de kullanılanlardan farklı DRAM modülleri kullanır. 21i-B (Ethernet olmadan) A20B-3300-0291 (16MB DRAM) veya A20B-3300-0290 (32MB DRAM) kullanır.

16i-B ve 18i-B A20B-3300-0310 (16MB) veya A20B-3300-0311 (32MB) kullanır.

Bir 16i/18i DRAM modülünü 21i-B ana kartına takmak, önyükleme arızasına neden olur.
