A20B-8100-0669 Fanuc PCB Kartı A20B81000669 A2OB-8IOO-O669

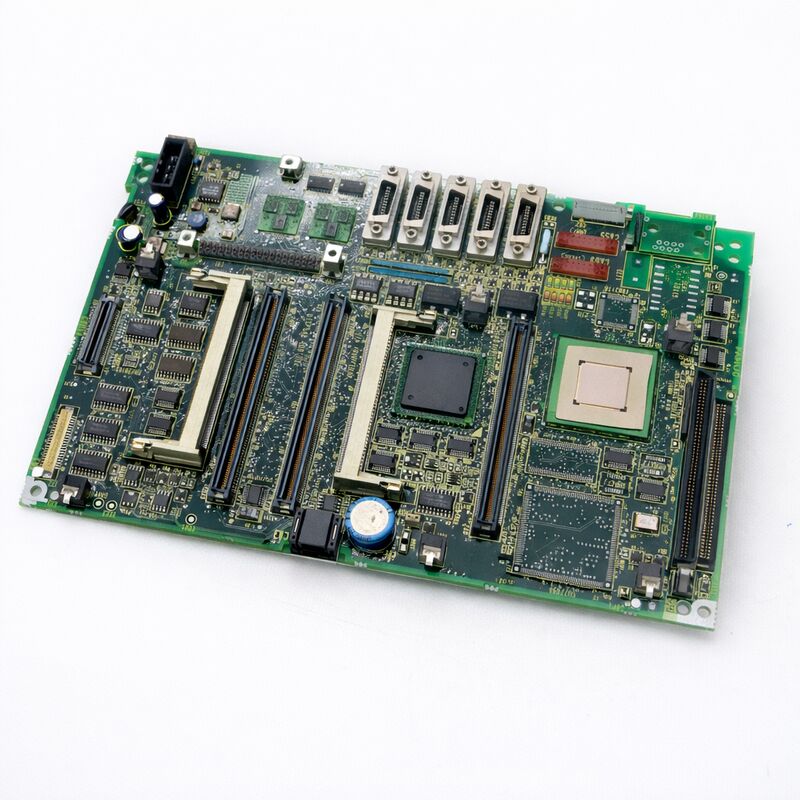

FANUC A20B-8100-0669

Parça numarası:A20B-8100-0669

Üreticisi:FANUC Corporation (Japonya)

Ürün kategorisi:PCB √ Ana CPU kartı (Ana kart)

Seri:A20B-8100 FANUC i Serisi CNC ana CPU kartı ailesi

Genel bakış

BuFANUC A20B-8100-0669FANUC'un i serisi CNC denetleyici jenerasyonunun merkezinde bulunan LCD monteli ana tablolar ailesine ait FANUC'un A20B-8100 serisine ait bir ana CPU basılı devre kartıdır.

Bu kartlar, FANUC'un 16i-B, 18i-B ve 21i-B CNC denetleyici ailesinin merkezi donanım platformu olarak hizmet verir.FANUC'un orta ve yüksek kapasiteli CNC teklifini 2000'lerden 2010'lara kadar tanımlayan ürün nesli.

Bu neslin her bir i serisi CNC kontrolörü bu ana panellerden birinin etrafında inşa edilmiştir.

Kart, plug-in CPU modülü, FROM / SRAM bellek modülü, eksen kontrol kartı ve ekran / iletişim devreleri barındırır.Bu da onu bütünleşik bir LCD montajlı bir montaj haline getirir. Kontrolörün elektronikleri ve ekranı tek bir bağımsız birimdir..

A20B-8100 ana kart ailesi, farklı parça numaraları ile birden fazla CNC varyantını kapsar. Serideki her numara, tanımlanmış bir PMC yeteneğine sahip belirli bir CNC modeline karşılık gelir.Ethernet seçenekleri, ve eksen yapılandırmaları.

A20B-8100-0669, bu aileye sahiptir ve i serisi B nesil kartlarında paylaşılan aynı fiziksel mimari ve plug-in modül sistemi ile belirlenmiş CNC yapılandırmasına hizmet vermektedir.

Ana Özellikler

I-Serisi B-Generasyon Mimarlığı

FANUC'un 16i-B, 18i-B ve 21i-B denetleyicilerini kapsayan i serisi B nesli, daha önceki Model A nesli ile karşılaştırıldığında gözden geçirilmiş bir donanım platformu getirdi.

B nesil ana kartlar ortak bir fiziksel mimari paylaşırken, her bir varyant CNC yazılım yetenekleri için uygun donanım konfigürasyonunu taşır.

Ana kart, tüm kontrolör montajının demiridir.

FSSB servobüs iletişim.Tüm servo güçlendiriciler, COP konektörlerinde FSSB optik fiber kabloları aracılığıyla ana panoya bağlanır.

FSSB bağlantısı, daha önceki FANUC nesillerinin eski analog ve dürtü tren servo arayüzlerini değiştirerek gerçek zamanlı olarak konum komutlarını ve geri bildirim verilerini taşır.

Serial spindle arayüzü.Düzme amplifikatörü JA7A seri dümme portu üzerinden bağlanır. Sert dokunuş senkronizasyonu, Cs eksen kontrolü ve dümme yönelimi tümü bu bağlantıya bağlıdır.

Makine I/O bağlantısı.Dağıtılmış makine I/O ‡ sınır anahtarları, solenoidler, kapı kilitleri, alet değişimi sinyalleri ‡ JD51A'da sona eren I/O Link otobüsü üzerinden bağlanır.

Plug-in modül yuvaları.FROM / SRAM modülü, CPU işlemci modülü ve eksen kontrol kartı doğrudan ana panoya yüklenir.

Bunlar bakım sırasında ayrı birimler olarak değiştirilebilir.

Güç kaynağı bağlantısı.A20B-8100-0720 güç kaynağı modülü doğrudan ana panoya bağlanır ve tüm denetleyiciye ihtiyaç duyulan düzenlenmiş voltajları sağlar.

Ana Kurul Yerine Alınması Konusunda Düşünceler

Bir A20B-8100-0669'u doğru bir şekilde değiştirmek, FANUC'un i serisi ana kartın değiştirilmesi için belirlediği prosedürü takip etmeyi gerektirir.

Önce SRAM yedekleme.Ana kart üzerindeki SRAM modülü, makine parametrelerini, PMC merdiven verilerini, araç kaydırmalarını, çalışma koordinatlarını ve depolanan parça programlarını tutar.

Her zaman panoya dokunmadan önce tam bir SRAM yedekleme çalıştırın. FANUC bellek kartına, PC kartına yedekleme yapın veya RS-232C'yi bir bilgisayara aktarın. Devam etmeden önce yedeklemenin tamamlandığını ve okunabildiğini doğrulayın.

Modül aktarımı.FROM/SRAM modülü, CPU işlemci kartı ve eksen kontrol kartı orijinal kartdan değiştirmeye aktarılır.

Bu modüller makine özel yazılımları taşır ve tam yazılım uyumluluğunu doğrulamadan başka bir makinenin modülleriyle değiştirilmemelidir.

Kurulum sonrası kontrol.Yeniden montaj ve SRAM geri yükledikten sonra, parametreler kontrol ekranına başlayın ve tüm parametreler sayfalarının mevcut olduğunu doğrulayın.

PMC merdiven durumunu kontrol edin. Her ekseni koşturun ve servo hazırlık durumunu onaylayın. Makineyi üretime geri göndermeden önce JOG modunda dönme testi yapın.

Sık Sorulan Sorular

S1: Kontrolör güç kaybeder ve ana pano değiştirildikten sonra yeniden çalışmaz. Ekran boş kalır. En muhtemel neden nedir?

Ana kartın değiştirilmesinden hemen sonra boş bir görüntü, FROM/SRAM modülünün düzgün bir şekilde oturmadığını gösterir.

Modül, önyükleme ROM'unun aradığı ilk şeydir. Modülü bulamıyorsa veya yanlış okuyorsa, önyükleme dizisi ilerleyemez ve ekran karanlık kalır.

A20B-8100-0720 güç kaynağı modülünün tamamen oturduğunu ve durum LED'sinin yeşil olduğunu kontrol edin.

S2: A20B-8100-0669'u yükledikten sonra, tüm servo eksenleri alarm 401 (VRDY kapalı) gösterir. Servo amplifikatörler güçlendirilmiş görünüyor. Ne kontrol edilmelidir?

Ana kartın değiştirilmesinden hemen sonra alarm 401 neredeyse her zaman FSSB fiber bağlantısının bozulmasına işaret eder.

Tahta işlemi sırasında, ana tahta üzerindeki COP10A konektörlerindeki optik lifler hafifçe gevşek olabilir.

Her bir lif ucunu kontrol edin. Tamamen yerleştirilmiş ve kilitlenmiş olmalıdır. Herhangi bir görünür kirlilik varsa, lif ucunun yüzlerini kuru, tüylü olmayan bir tamponla temizleyin. Gücü yeniden bağlayın ve döngü yapın.

S3: 16i-B veya 18i-B uyumlu bir makineden alınan bir SRAM yedekleme A20B-8100-0669'un ana denetleyicisine aktarılabilir mi?

SRAM verileri makineye özgüdür. Parametreler kümesi, PMC merdiveni ve depolanan programlar, orijinal makinenin tam CNC modeline, yazılım sürümüne ve makine yapılandırmasına bağlıdır.Farklı bir CNC varyantından gelen SRAM, sistem alarmlarına veya makinenin yanlış davranışına neden olacaktır..

Her zaman yedek panelin girdiği aynı makinenin yedek SRAM'ını geri yükleyin.

S4: A20B-8100-0669 ana kartı bileşen düzeyinde tamir edilebilir mi?

Periferik devreler için bileşen düzeyinde onarım mümkündür ️ ayrı bileşenler, konektörler, voltaj düzenleyicileri,saat devreleri Çoğu uzman FANUC onarım tesisi, kartı canlı bir kontrol sistemiyle test eder ve hatası onarılmayan bir cihazda ise, kartı bir birim olarak değiştirir.

Bileşen onarımı, sadece arızalı bileşen bir ASIC değil, tanımlanabilir bir ayrık veya bir bağlantı noktası olduğunda maliyet açısından verimli olur.

S5: Makinenin orijinal parça numarası bilinmiyorsa doğru yedek ana kart nasıl belirlenir?

Mevcut ana kartın parça numarası, kartın tanımlama etiketinde basılır. Genellikle PCB'nin bir kenarında bulunan beyaz veya gümüş bir çıkartma.Tahtayı çıkarmadan önce bu etiketi fotoğrafla.

Eğer etiket hasar görürse, the machine's system unit drawing number (beginning with A02B-) can be cross-referenced against FANUC's hardware configuration documentation to identify the correct main board part number for that controller system.
