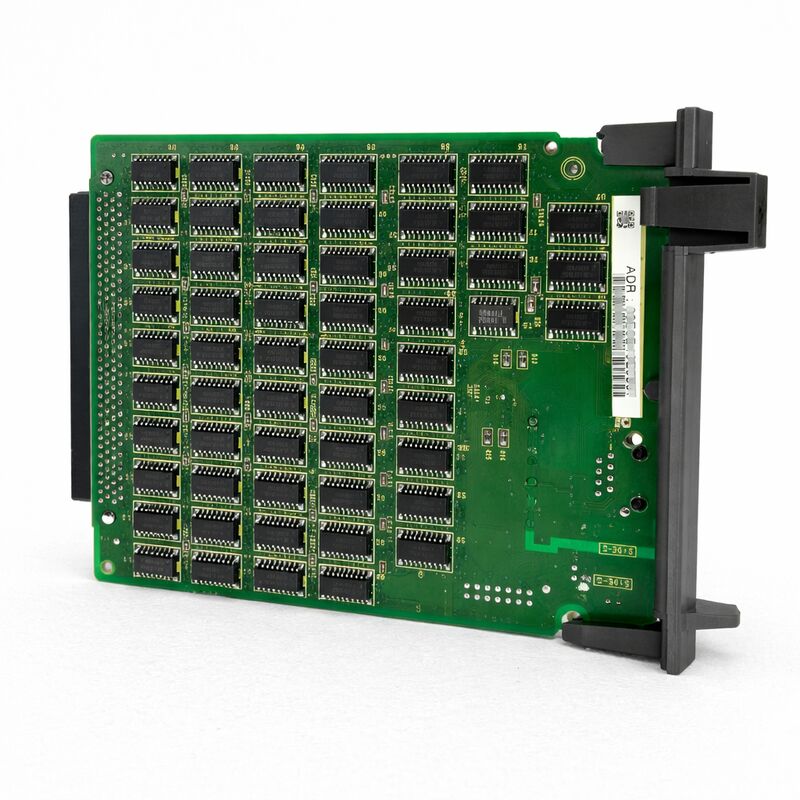

A20B-8100-0670 Fanuc PCB Kartı A20B81000670 A2OB-8IOO-O67O

FANUC A20B-8100-0670 | Hızlı Ethernet Kartı — Bağımsız CNC Ethernet Seçenek PCB'si, FOCAS1 / DNC1 / Factolink Ağ Arayüzü, A20B-8100 Serisi, Japonya Menşeli

Parça Numarası: A20B-8100-0670

Üretici: FANUC Corporation (Japonya)

Ürün Kategorisi: PCB — Ethernet Seçenek Kartı (Bağımsız CNC tipi)

Seri: A20B-8100

Genel Bakış

FANUC A20B-8100-0670 FANUC'un bağımsız tip i-serisi CNC kontrol üniteleri için bir Hızlı Ethernet seçenek kartıdır. Bağımsız bir CNC kontrol ünitesinin seçenek yuvasına takılır ve kontrol ünitesinin bir fabrika LAN'ına bağlanmasını sağlayan 100BASE-TX Ethernet bağlantı noktası ekler.

Bu kart olmadan — veya belirli ana kart varyantlarında bulunan yerleşik Ethernet işlevi olmadan — bir FANUC i-serisi CNC'nin doğrudan ağ bağlantısı yoktur. Yalnızca RS-232C seri kablo veya HSSB aracılığıyla iletişim kurabilir.

A20B-8100-0670 bunu değiştirir. Kurulduktan ve yapılandırıldıktan sonra CNC ağa bağlı bir düğüm haline gelir.

NC programları alıp gönderebilir, izleme yazılımlarından gelen FOCAS2 API çağrılarına yanıt verebilir, DNC1/Ethernet veri sunucusu dosya aktarımlarına katılabilir ve bir fabrika sunucusundan gönderilen Factolink operatör rehberlik ekranlarını görüntüleyebilir.

Ürünün kategorisindeki bağımsız tanımı özel ve önemlidir.

FANUC'un i-serisi kontrol üniteleri iki fiziksel mimaride gelir — entegre (LCD'ye monte, kompakt) ve bağımsız (ayrı bir kabinde CNC elektroniği).

A20B-8100-0670, seçenek kartlarının kontrol kabini içindeki özel raf yuvalarına takıldığı bağımsız tip üniteler için tasarlanmıştır.

Anahtar Özellikler

Ethernet Kartının Sağladığı Olanaklar

A20B-8100-0670 kurulduktan ve CNC'nin Ethernet parametreleri yapılandırıldıktan sonra çeşitli bağlantı işlevleri kullanılabilir hale gelir:

FOCAS1/Ethernet. FOCAS (FANUC Açık CNC API Spesifikasyonu), harici uygulamalardan CNC verilerine erişmek için FANUC'un standart API'sidir.

Ethernet kartı ile bir PC veya sunucuda çalışan uygulamalar, mil yükünü, eksen konumunu, alarm durumunu, program adını ve diğer düzinelerce CNC veri öğesini gerçek zamanlı olarak okumak için TCP/IP üzerinden bağlanabilir.

Bu, FANUC i-serisi makinelerde makine izleme, OEE panoları ve MTConnect entegrasyonunun temelini oluşturur.

DNC1/Ethernet. DNC1 işlevi, NC program dosyalarının CNC'nin dahili belleğine önceden aktarılmak yerine bir ağa erişilebilir dosya sunucusundan yüklenmesine olanak tanır.

CNC, bir program dosyasını adıyla ister ve Ethernet kartı onu yapılandırılmış DNC sunucu yolundan ağ üzerinden alır.

Bu, büyük programların — örneğin binlerce bloklu kalıp işleme programlarının — büyük yerel bellek yükü olmadan CNC makinelerinde çalıştırılmasının standart yoludur.

Factolink. Factolink, FANUC'un operatör rehberlik sistemidir.

Bir Factolink sunucusu, metin sayfalarını CNC'nin ekranına göndererek kurulum talimatlarının, bakım istemlerinin veya üretim verilerinin doğrudan operatör panelinde sunulmasına olanak tanır.

Ethernet kartı, Factolink güncellemelerinin merkezi bir sunucudan gerçek zamanlı olarak yapılmasını sağlayan ağ bağlantısını sağlar.

Kurulum Bağlamı

A20B-8100-0670, bağımsız CNC'nin kontrol rafındaki boş bir seçenek yuvasına takılır. Diğer A20B-8100 serisi seçenek kartları (Profibus master, DeviceNet, RISC CPU, veri sunucusu) gibi, arka paneldeki F-bus konektörüne takılır ve başlangıç sırasında CNC'nin sistem yazılımı tarafından algılanır.

Kurulumdan sonra, CNC'nin ağ parametreleri yapılandırılmalıdır — IP adresi, alt ağ maskesi, varsayılan ağ geçidi ve kullanılacak hizmetlere bağlı olarak FOCAS, DNC1 veya Factolink için özel işlev parametreleri.

Bu parametreler, CNC'nin MDI modundaki SYSTEM / Ethernet parametre ekranları aracılığıyla girilir ve kalıcı bellekte saklanır.

Kartın kendisi, CNC'nin sistem yazılımında (FROM) etkinleştirilmesi gereken uyumlu bir Ethernet yazılım seçeneği gerektirir. İlgili yazılım seçeneği lisansı olmadan kartı takmak, Ethernet işlevinin aktif olmamasına neden olur.

Bu kartı bağımsız bir yedek olarak sipariş etmeden önce CNC'nin seçenek yapılandırmasını doğrulayın.

SSS

S1: A20B-8100-0670 takılı ancak SYSTEM ekranında EMBED PORT tuşu görünmüyor. İlk olarak ne kontrol edilmelidir?

En yaygın neden, Ethernet yazılım seçeneğinin CNC'nin FROM modülünde etkin olmamasıdır. Ethernet kartı donanımı, CNC lisansındaki etkinleştirilmiş bir yazılım seçeneği ile eşleştirilmelidir.

Ethernet işlevi için CNC'nin seçenek ekranını (SYSTEM → [OPTIONS]) kontrol edin.

Listelenmiyorsa veya etkin değilse, kart ilgili yazılım seçeneği olmadan etkinleştirilemez. Ayrıca kartın seçenek yuvasına tam ve doğru bir şekilde oturduğunu doğrulayın.

S2: A20B-8100-0670, modern makine izleme yazılımlarından gelen FOCAS2 API çağrılarını destekleyebilir mi?

Evet. FOCAS1/Ethernet (A20B-8100-0670'in desteklediği) ve FOCAS2 uyumlu bir protokol tabanını paylaşır.

FOCAS2 kütüphanesini kullanan çoğu modern FANUC makine izleme ve MTConnect adaptör yazılımı, kartın özel (A20B-8100-0670 tipi) veya ana karttaki yerleşik bir Ethernet işlevi olmasına bakılmaksızın Ethernet bağlantı noktası üzerinden i-serisi CNC kontrol ünitelerine bağlanır.

Yazılım sağlayıcısıyla belirli FOCAS2 kütüphane sürümünü ve uyumlu CNC serisini doğrulayın.

S3: CNC entegre (LCD'ye monte) tip 16i-B veya 18i-B'dir. A20B-8100-0670 uyacak mı?

A20B-8100-0670, özel raf seçenek yuvalarına sahip bağımsız tip CNC üniteleri için özeldir. Entegre (LCD'ye monte) 16i-B/18i-B/21i-B CNC üniteleri farklı bir seçenek yuvası mimarisi ve farklı Ethernet arayüz kartları kullanır.

Sipariş vermeden önce CNC'nin fiziksel mimarisini doğrulayın — bağımsız ünitelerde elektronikler ayrı bir raf kabinindedir, entegre ünitelerde ise elektronikler LCD panelin arkasına entegre edilmiştir.

S4: A20B-8100-0670 kaç eşzamanlı FOCAS bağlantısını destekler?

Ethernet kartı, FANUC'un FOCAS1/Ethernet spesifikasyonunda tanımlandığı gibi sınırlı sayıda eşzamanlı TCP/IP bağlantısını destekler — genellikle en fazla üç eşzamanlı uygulama bağlantısı. Kartın desteklediğinden daha fazla bağlantı açmaya çalışmak, uygulama yazılımında bağlantı reddetmelerine veya zaman aşımlarına neden olur.

Çok sayıda eşzamanlı veri tüketicisi gerektiren ortamlar için, CNC'ye bir kez bağlanan ve verileri yeniden dağıtan tek bir FOCAS2 veri toplayıcı standart mimaridir.

S5: A20B-8100-0670'i değiştirdikten sonra Ethernet parametreleri boş görünüyor. Orijinal yapılandırma kayıtları olmadan bunları kurtarmanın bir yolu var mı?

Ethernet parametreleri (IP adresi, alt ağ maskesi, DNC sunucu yolu vb.) CNC'nin SRAM'inde saklanır.

Kart, SRAM yedeklemesi yapılmadan değiştirildiyse veya değiştirme sırasında parametreler temizlendiyse, bunlar manuel olarak yeniden girilmelidir.

FOCAS, DNC1 ve Factolink için parametreler SYSTEM → Ethernet parametre ekranlarında girilir.

Kayıtlar yerel olarak mevcut değilse, orijinal IP yapılandırması için makine aleti üreticisinin servis belgelerine veya fabrika ağ yöneticisine başvurun.
