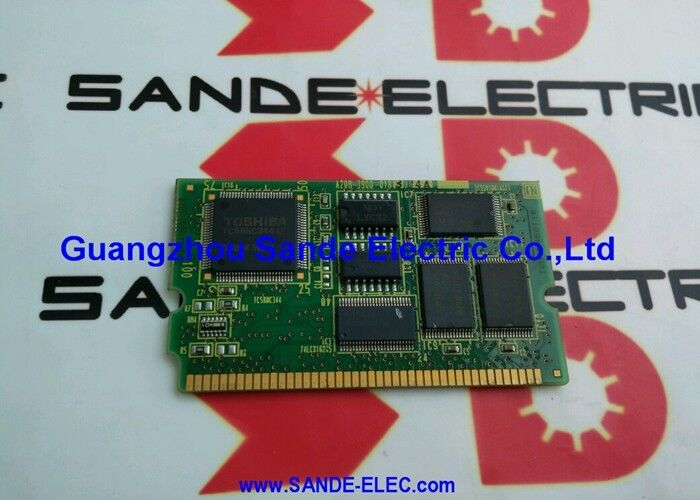

FANUC A20B-8101-0160 | PC Taraflı HSSB Arayüz PCB'si — Yüksek Hızlı Seri Veriyolu, Fiber Optik CNC-PC Bağlantısı, Seri 16i / 18i / 21i / 160i / 180i / 210i, A20B-8101 Serisi, Japonya Menşeli

Parça Numarası: A20B-8101-0160

Üretici: FANUC Corporation (Japonya)

Ürün Kategorisi: PCB — PC Taraflı HSSB Arayüz Kartı (Yüksek Hızlı Seri Veriyolu)

Seri: A20B-8101 — FANUC i-serisi PC arayüz PCB ailesi

Genel Bakış

FANUC A20B-8101-0160 , FANUC'un Yüksek Hızlı Seri Veriyolu (HSSB) bağlantısının PC tarafı bileşenidir — bu kart, bir kişisel bilgisayarın genişletme yuvasına takılarak bu bilgisayarı doğrudan bir FANUC i-serisi CNC kontrol ünitesine fiber optik kablo aracılığıyla bağlar.

Bu, CNC'ye değil, bilgisayara ait HSSB çiftinin yarısıdır.

HSSB, 1990'ların sonlarında CNC makinelerinin PC tabanlı uygulamalardan faydalanmaya başlamasıyla ortaya çıkan belirli bir soruna FANUC'un özel çözümüydü: yakında bulunan bir FANUC CNC kontrol ünitesi ile bir ana bilgisayar arasındaki yüksek bant genişliğine sahip, gürültüden etkilenmeyen bir iletişim bağlantısı nasıl oluşturulur?

Standart seri bağlantılar (RS-232C) çok yavaştı ve makine sürücülerinden kaynaklanan elektromanyetik parazite karşı çok hassastı.

Ethernet mevcuttu ancak hızlı, deterministik CNC dahili verilerine erişim gerektiren uygulamalar için uygun olmayan gecikme ve protokol yükü getiriyordu.

HSSB her iki sorunu da çözdü.

Fiber optik fiziksel ortam, elektromanyetik hassasiyeti tamamen ortadan kaldırır — ışık sinyalleri, kablonun servo amplifikatörlere, iş mili sürücülerine veya güç kontaktörlerine ne kadar yakın çalıştığına bakılmaksızın elektriksel gürültüden etkilenemez.

Özel yüksek hızlı seri protokol, RS-232C'den daha hızlı veri çıkışı ve doğrudan CNC bellek erişimi için Ethernet'ten daha düşük gecikme sağlar.

Sonuçta elde edilen bağlantı, PC'nin CNC'nin dahili belleğine — programlar, parametreler, mevcut konumlar, iş mili hızları, PMC verileri — gerçek zamanlı izleme uygulamalarını, PC'den sürülen operatör rehber ekranlarını ve büyük dosya aktarımlarını destekleyecek kadar hızlı hızlarda erişmesine olanak tanıdı.

Anahtar Özellikler

HSSB Nasıl Çalışır — İki Kartlı Mimari

HSSB bağlantısı her zaman iki kart gerektirir: biri CNC'de, diğeri PC'de. A20B-8101-0160 PC tarafı kartıdır.

CNC tarafı kartı (ayrı bir A20B-8100 veya A20B-8001 serisi parça) CNC'nin temel ünitesinin bir seçenek yuvasına takılır.

CNC taraflı kart: CNC'nin dahili F-BUS'una bağlanır. Bir COP7 fiber optik bağlantı noktası sağlar. CNC'nin bakış açısından, HSSB bağlantısı PC'nin FANUC CNC Ekran Görüntüleme fonksiyon sürücüsü aracılığıyla erişebileceği paylaşılan bir bellek alanı oluşturur.

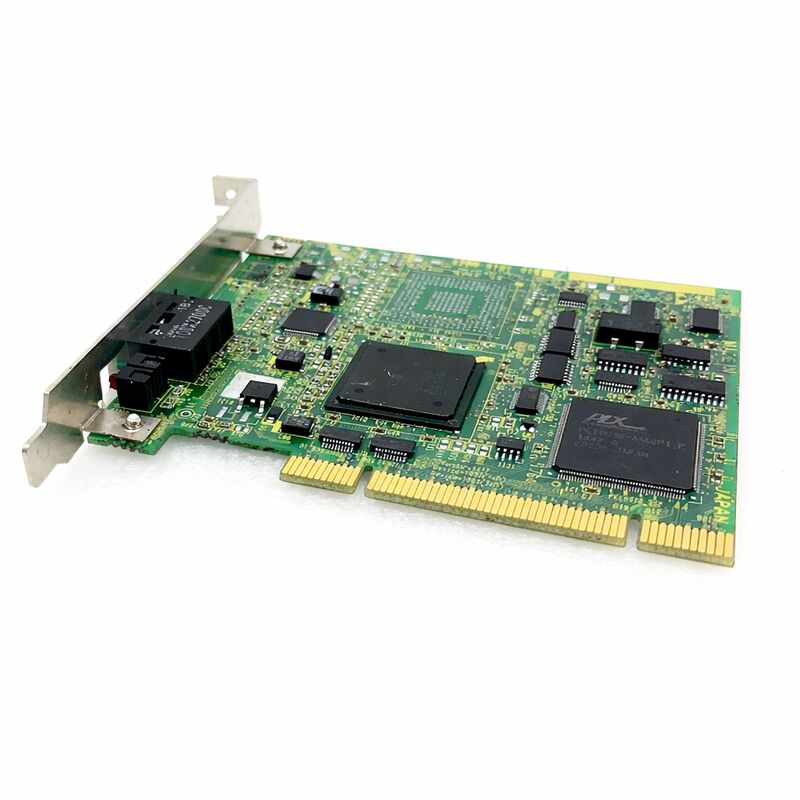

PC taraflı kart (A20B-8101-0160): PC'nin genişletme yuvasına takılır. PC tarafında eşleşen COP7 fiber optik bağlantı noktasını sağlar. FANUC'un HSSB sürücüsü (PC'nin Windows işletim sistemine kurulur) bu kart aracılığıyla CNC ile iletişim kurar.

FANUC FOCAS kütüphanesini kullanarak yazılan uygulamalar, sürücü aracılığıyla CNC'ye erişir.

Fiber optik kablo iki COP7 bağlantı noktasını birbirine bağlar.

Kablo, PC'den CNC'ye gider — tipik olarak makine kabinindeki bir panel PC'den veya endüstriyel bilgisayardan, bir kablo kanalından geçerek CNC kontrol ünitesindeki seçenek yuvası konumuna kadar. Maksimum kablo uzunluğu kullanılan özel fiber optik kablo modeline bağlıdır.

PC ve Yazılım Gereksinimleri

A20B-8101-0160 şunları gerektirir:

PC genişletme yuvası. Kart, özel kart varyantına bağlı olarak bir ISA veya PCI genişletme yuvasına takılır. PC'de boş ve uyumlu bir yuva bulunmalıdır. Makine kabinine entegre edilmiş endüstriyel panel PC'ler, bu kart için yaygın bir ana bilgisayardır — fiziksel montajı, gerekli genişletme yuvasını ve bir makine aleti kabininde kalan bir kart için gereken endüstriyel sınıf işletim ortamını sağlarlar.

FANUC HSSB sürücüsü. Kartın çalışması için PC'nin Windows işletim sistemi için sürücünün kurulması gerekir.

Sürücü, Windows aygıt yöneticisinde bir HSSB aygıtı olarak görünür. FANUC HSSB sürücü yazılımı, yazılım sürümüne bağlı olarak Windows NT, Windows 2000, Windows XP ve sonraki Windows sürümlerini destekler.

FANUC FOCAS kütüphanesi veya CNC Ekran Görüntüleme fonksiyonu. Uygulamalar, FANUC'un FOCAS2 kütüphanesini (PC uygulama kodu aracılığıyla CNC verilerine programatik erişim için) veya CNC operatör panelinin ekranını PC ekranında yansıtan ve operatörlerin PC'den CNC ile etkileşim kurmasına olanak tanıyan FANUC CNC Ekran Görüntüleme fonksiyonunu kullanarak CNC ile iletişim kurar.

Fiber optik kablo. FANUC fiber optik kablo A66L-6001-0026 serisi önerilir.

Kablo uzunluğunun, özel kablo modeli için desteklenen aralıkta olduğu teyit edilmelidir.

Fiber Optik — Mühendislik Seçimi

Fiber optik fiziksel ortam rastgele bir seçim değildir — makine aleti ortamlarındaki gerçek bir soruna mühendislik çözümüdür.

Bir makine aleti kabini, birden fazla yoğun elektromanyetik girişim kaynağı içerir: kilohertz frekanslarında servo sürücü PWM anahtarlaması, iş mili sürücü güç kademeleri, yük altında açılıp kapanan AC kontaktörler ve transformatör manyetik alanları.

Bu ortamdan geçen herhangi bir geleneksel elektrik sinyal kablosu, verileri bozan indüklenmiş gürültü toplar.

Fiber optik fiziksel olarak bağışıklıdır: elektrik akımı değil, ışık taşır. Hiçbir elektrik alanı bir fiber optik kabloda sinyal üretemez.

Fiber optik kullanan HSSB bağlantısı, içinden geçtiği elektromanyetik ortama bakılmaksızın güvenilir bir şekilde gürültüsüzdür.

Bu güvenilirlik, FANUC'un HSSB için geleneksel bir elektrik seri bağlantısı yerine fiber optiği tercih etmesinin nedenidir.

A20B-8101-0160 üzerindeki COP7 konektörü fiber optik kabloyu kabul eder. Güvenilir çalışma için fiber konektörlerin temiz tutulması önemlidir — fiber uç yüzeyindeki küçük bir kirlilik bile optik sinyali zayıflatır ve iletişim hatalarına neden olur.

Fiber bağlı olmadığında, kirlenmeyi önlemek için koruyucu kapak COP7 portunu kapatmalıdır.

SSS

S1: HSSB bağlantısı çalışıyor ancak PC'de aralıklı iletişim hataları görünüyor. En olası neden nedir?

Daha önce çalışan HSSB iletişim hatalarının en yaygın nedeni, fiber optik konektör kirliliğidir. Fiber kabloyu her iki COP7 konektöründen (A20B-8101-0160 kartı ve CNC tarafı kartı üzerindeki) çıkarın ve fiber uç yüzeylerini inceleyin.

Kuru, tüy bırakmayan bir optik temizleme bezi veya uygun bir fiber temizleme aleti ile temizleyin. Çözücü kullanmayın.

Kabloyu tekrar takın ve konektörlerin tam olarak oturduğunu ve kilitlendiğini doğrulayın. Temizlikten sonra hatalar devam ederse, fiber kabloyu keskin bükülmeler veya fiziksel hasar açısından inceleyin.

S2: A20B-8101-0160 takılı olan PC, Windows XP üzerinde çalışıyor. HSSB sürücüsü uyumlu mu?

FANUC HSSB sürücü yazılımı Windows XP'yi destekler. Özel işletim sistemi için doğru sürücü sürümünü yükleyin — sürücü sürümü hem işletim sistemine hem de özel HSSB kartı donanım revizyonuna uymalıdır. HSSB sürücüsü, kurulumdan sonra Windows Aygıt Yöneticisi'nde görünür.

Aygıt bir hata kodu gösteriyorsa, sürücü sürümünü A20B-8101-0160 donanım revizyonu için FANUC'un uyumluluk belgeleriyle doğrulayın.

Ayrıca PC'nin genişletme yuvası tipinin (PCI veya ISA) kartın bağlantı tipiyle eşleştiğini doğrulayın.

S3: Bir PC'yi (A20B-8101-0160 ile) aynı anda birden fazla CNC makinesine bağlamak mümkün mü?

Evet, PC'de birden fazla genişletme yuvası varsa mümkündür. Bir CNC'ye giden her HSSB bağlantısı, bir PC tarafı kartı ve ilgili CNC tarafı kartına giden bir fiber optik kablo gerektirir. Aynı PC'ye birden fazla A20B-8101-0160 kartı takılabilir, her biri farklı bir CNC'ye bağlanır.

FANUC HSSB sürücüsü, birden fazla HSSB kanalını destekler — her kanal bir karta ve bir CNC'ye ilişkilidir.

FANUC FOCAS uygulamaları, her CNC'ye kanal numarasıyla erişebilir, bu da tek bir PC'nin birden fazla CNC makinesini aynı anda izlemesine, programlamasına veya verilerini görüntülemesine olanak tanır.

S4: HSSB bağlantısının desteklediği maksimum fiber optik kablo uzunluğu nedir?

Önerilen fiber optik kablo (A66L-6001-0026 serisi) standart uzunluklarda mevcuttur. Desteklenen maksimum kablo uzunluğu, kartlardaki özel verici/alıcı kombinasyonunun optik güç bütçesi tarafından belirlenir.

Pratikte, HSSB bağlantısı bir makine kabini içinde veya bir makine kabini ile bitişik bir panel arasındaki bağlantılar için tasarlanmıştır — tipik olarak metre ila on metre.

Daha uzun mesafeler için, özel kart ve kablo kombinasyonu için maksimum kablo uzunluğu hakkında FANUC'un HSSB belgelerine başvurun.

Kabloyu bobinler halinde veya keskin bükülmelerle yönlendirmeyin, çünkü bunlar sinyali zayıflatır.

S5: A20B-8101-0160 ve FANUC sürücüsü kurulduktan sonra, CNC Ekran Görüntüleme fonksiyonu "CNC bağlı değil" veya "HSSB hatası" gösteriyor. Ne teşhis edilmeli?

Aşağıdaki sırayı izleyin:

(1) Sürücünün doğru kurulduğunu ve A20B-8101-0160'ın Windows Aygıt Yöneticisi'nde hata göstermediğini doğrulayın.

(2) CNC tarafı HSSB kartının CNC'ye takılı olduğunu ve CNC'nin açık olduğunu doğrulayın.

(3) Fiber optik kablonun her iki uçta da bağlı ve temiz olduğunu doğrulayın.

(4) CNC'nin HSSB parametresinin (CNC tarafında HSSB iletişimini etkinleştirme) doğru ayarlandığını doğrulayın — CNC'nin HSSB bağlantısına katılması için bu parametre etkinleştirilmelidir. (5) PC'nin HSSB yazılımında yapılandırılan düğüm numarasının CNC'nin HSSB düğüm ayarıyla eşleştiğini doğrulayın.

Düğüm numaralarındaki bir uyumsuzluk, tam olarak "bağlı değil" belirtisini üreten yaygın bir devreye alma hatasıdır.
