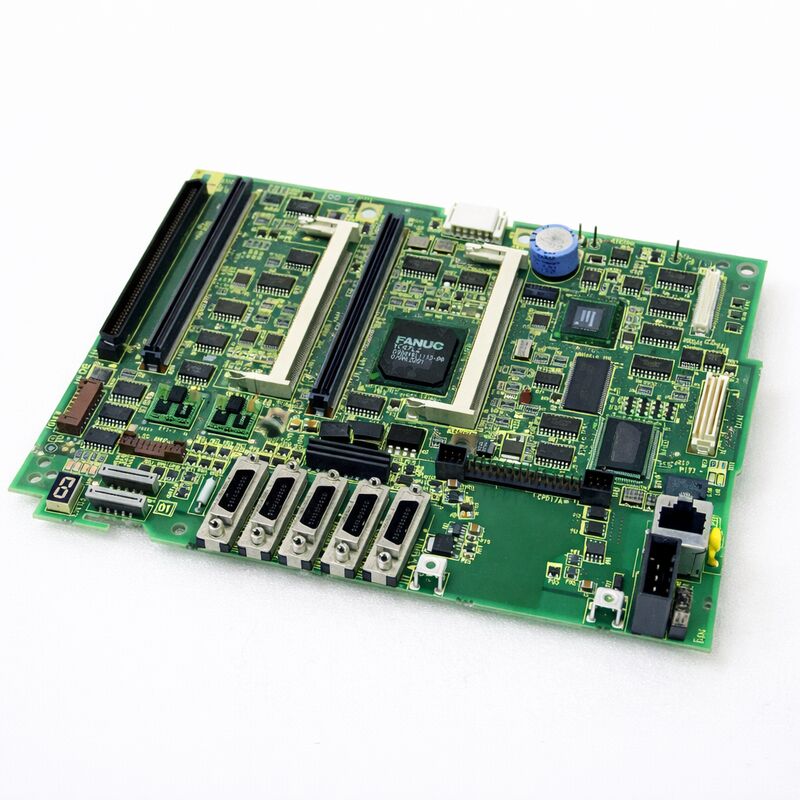

FANUC A20B-8101-0374
BuFANUC A20B-8101-0374A20B-8101 kart ailesine aittir -- FANUC'un yüksek performanslı 30i/31i/32i CNC jenerasyonu için ana PCB serisi.Bu aile, i serisi döneminde üretilen en yetenekli FANUC CNC denetleyici için kontrol donanımını kapsar..
Bu denetleyicileri çalıştıran makineler, daha basit CNC nesillerinin yapamadığı işleri halleder: beş eksenli eşzamanlı interpolasyon, her bir yolda bağımsız program icrası ile çoklu yol işlevi,yüzey bitirme kritik parçalar için yüksek hızlı nano-interpolasyon, ve karmaşık makinelerde dönüş, freze ve öğütme işlemleri arasındaki karmaşık senkronizasyon.
Ana Özellikler
| Parametreler |
Değer |
| Seriler |
A20B-8101 |
| Uyumlu CNC Platformu |
FANUC Serisi 30i/31i/32i-A ve çeşitleri |
| Görev |
Ana / yüksek fonksiyonlu kontrol PCB |
| Çalışma Voltajı |
Sistem tarafından sağlanan iç (CNC raf) |
| İnşaat |
Endüstriyel sınıf FR-4, SMD bileşenleri |
| Arayüz |
FSSB, Serial Spindle, I/O Link, Ekran |
| Durum |
Kullanılabilir -- yenilenmiş, test edilmiş |
| Kaynağı |
Japonya |
30i/31i/32i-A Platformu - Kontrol Kurulu Ne Destekler
Seri 30i/31i/32i-A CNC nesli, FANUC'un makine aracı CNC yelpazesinin başında yer almaktadır.
- Çoklu yollu işleme:30i/31i/32i-A, aynı anda çalıştırılan birden fazla bağımsız program yolunu destekler.
- Yüksek eksen sayısı:Tek bir 30i/31i/32i-A CNC, bazı yapılandırmalarda 20 servo eksen ve 4 döner ile tüm yollarda 40 ekşeye kadar kontrol edebilir.
- Yüksek hızlı ekleme:Nano-interpolasyon fonksiyonu, çok hızlı döngü süreleri gerektiren, mikron alt çözünürlükte interpolasyon komutlarını işler.
- Beş eksenli eşzamanlı kontrol:Araç merkez noktası kontrolü, eğimli çalışma düzlemi fonksiyonları ve eşzamanlı beş eksenli interpolasyon, hepsi kontrol tahtasının işlemcisinden geçer.
A20B-8101 serisi paneller için bakım hususları
Yüksek kaliteli bir CNC'de herhangi bir ana kontrol panelini değiştirmek, çevresel veya seçenek panelini değiştirmekten daha fazla hazırlık gerektirir:
- Verilerin yedeklenmesi gereklidir:Tahta çıkarılmadan önce tüm makine özel veriler alınmalıdır.
- Modül koltukları:Plug-in modülleri yeniden kurulduktan sonra tamamen ve doğru bir şekilde yerleştirilmelidir.
- Doğrulama sırası:Değiştirildikten sonra, sistematik olarak: CNC parametreleri, PMC merdivenin yürütülmesi, eksen hazırlığı, spindle hazırlığı ve tam programın yürütülmesi doğrulanmalıdır.
Sıkça Sorulan Sorular
S1: Seri 30i CNC başlıyor ama hemen "9001" veya benzer bir sistem yapılandırması alarmı gösteriyor. A20B-8101-0374 hatalı mı?
Bir sistem yapılandırması alarmı genellikle CNC'nin yazılımının yedek kartın donanım yapılandırmasını tanımadığını gösterir.SRAM verilerinin doğru bir şekilde yüklendiğini doğrula. SRAM doğru yüklenmişse ve alarm devam ederse, kart varyantı bir yazılım parametresi ayarlaması gerektirebilir veya doğru donanım revizyonu olmayabilir.
S2: A20B-8101 ailesinden seçenek tabloları farklı 30i/31i/32i makine konfigürasyonlarında birbirini değiştirebilir mi?
A20B-8101 ailesi içindeki seçenek tabloları, aynı iletişim protokolünün kurulduğu ve CNC yazılımının bu seçeneği desteklediği sürece, genel olarak 30i/31i/32i-A sistemleri arasında uyumludur.Ancak, opsiyon tabloları aynı zamanda ilgili yazılım seçeneğinin CNC'de kaydedilmesini gerektirir.
S3: İkincil pazarda bulunan A20B-8101 serisi levhaların bazen farklı sonek harfleri vardır.
FANUC parça numaralarındaki arka plan harfleri tipik olarak donanım revizyon seviyelerini gösterir.Parça tedarikçisi ile, sunulan özel arka kelimenin hedef makinenin ana kart konfigürasyonu ile uyumlu olduğunu doğrulayın..
S4: A20B-8101-0374 yedek olarak tutulduğunda nasıl taşınmalı ve depolanmalıdır?
Orijinal anti- statik ambalajında veya eşdeğer bir ESD güvenli torbasında kurutucuyla saklayın.Kart, elektrostatik boşalmaya duyarlı olan ince tonlu SMD bileşenleri ve CMOS mantığı içerir.
S5: Başarılı bir kart değişimi ve veri geri yüklemesinden sonra, CNC çalışır, ancak hızlı geçiş sırasında bir eksen hata alarmlarını takip eder.
Ana kartın değiştirilmesinden sonra tek bir eksende hata alarmlarının ardından, ana kartın arızası yerine servo parametre sorunu gösterir.Etkilenen eksen için servo parametrelerinin değerlerini makinenin belgelenmiş baz çizgisine karşı kontrol edin.Eğer parametreler doğru görünüyorsa, etkilenen amplifikatör için FSSB fiber-optik bağlantısını kontrol edin.
