Ana Özellikler

Genel bakış

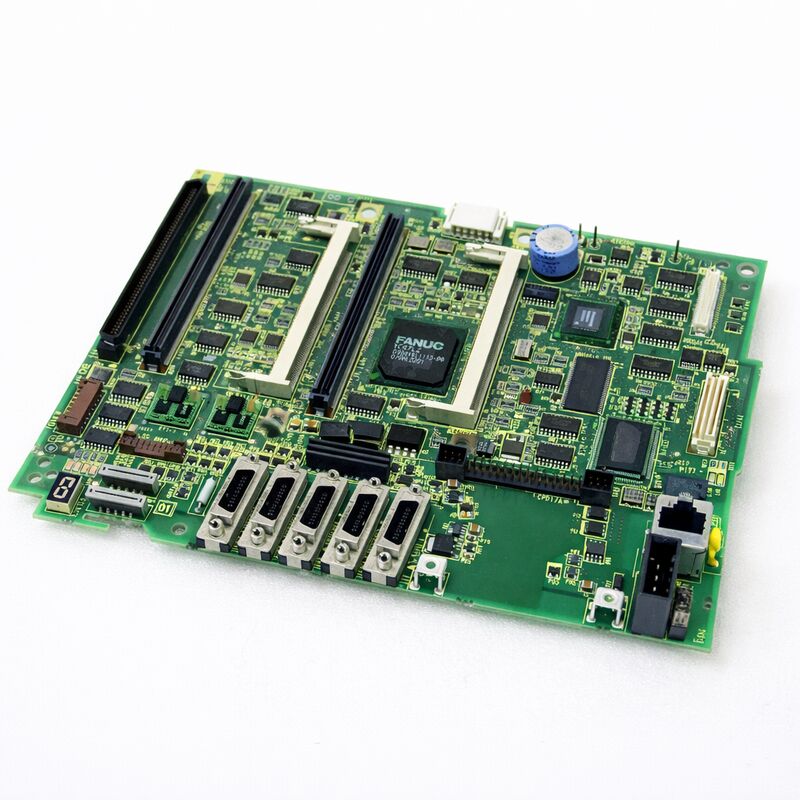

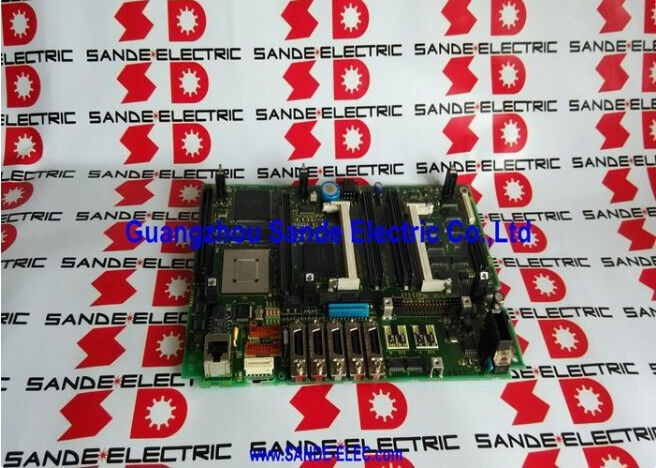

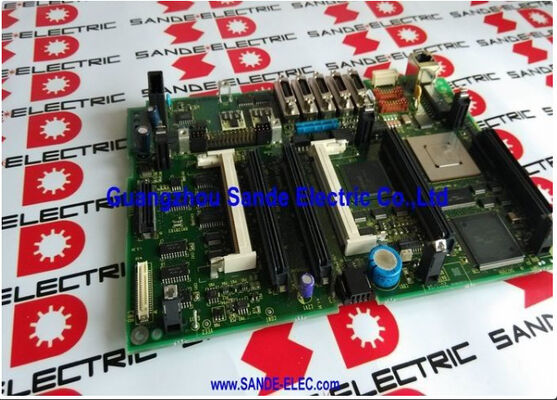

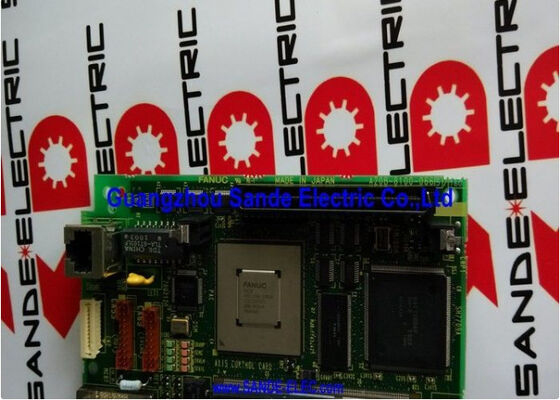

BuFANUC A20B-8101-0375310i-SA ve 320i-SA denetleyicilerinin G5 nesil ana kartıdır.

Bunlar, FANUC'un yüksek seviye i serisi ailesinin bağımsız türü olan varyasyonlarıdır. Aynı hesaplama gücünü LCD takılı 31i/32i-A ileAncak kontrol elektroniklerinin operatör panelini arkasında değil özel bir raf dolabında yer aldığı bir konfigürasyona paketlenmiştir..

Bu bağımsız mimari, büyük alet makineleri, ağır işleme merkezleri, dişli kesme makineleri,ve çoklu paletli otomasyon hatları genellikle operatör pozisyonundan uzaktan monte edilmiş kontrol dolaplarına sahiptir, titreşim ve panel montajının fiziksel kısıtlamaları.

310i-SA / 320i-SA, ana kartı ve tüm ilgili elektronikleri bu uzaktan dolaba yerleştirir ve PANEL i ekranına ve MDI birimine optik fiber bağlantısı yoluyla bağlanır.

FANUC, bileşen iyileştirmeleri veya güvenilirlik güncellemeleri yeni bir PCB tasarımını haklı gösterdiğinde yeni kart nesilleri yayınlar.

G5, 310i-SA / 320i-SA ailesi için önceki nesilleri değiştirir.G5 kartı, öncekilerle aynı işlevleri yerine getirir ve aynı CNC ailesindeki önceki nesil ana kartların yerine geçer..

Tek başına vs LCD Montajlı Mimarlık

SA (Standalone) mimarisini anlamak, bu kartın A20B-8101-0401 gibi LCD montajlı ana kartlardan ne kadar farklı olduğunu açıklamaya yardımcı olur.

LCD takılı 30i/31i/32i-A tipinde ana tablo doğrudan operatör panelinin arkasına oturur.

Kontrol elektronikleri ve ekran, makinenin operatör istasyonunda fiziksel olarak entegre edilmiştir.

Bireysel (SA / PANEL i) tipinde, ana tablo ayrı bir kontrol rafında yer almaktadır.

PANEL i ekranı ve MDI klavyesi operatör istasyonunda bulunur, ancak yalnızca yüksek hızlı fiber optik kablolar aracılığıyla uzaktan ana panoya bağlı ekran ve giriş elektronikleri içerir.

Bu ayrılık:

• Kontrol elektroniklerinin işleme ortamından tam fiziksel izole edilmesi
• Operatör panelini operatör için en uygun konuma yerleştirme özgürlüğü
• Temizlik için kontrol rafına daha kolay erişim
• Güçlü sürücü elektronikleri ile CNC'nin ana kartı arasındaki daha temiz EMC ayrımı

Çoklu operatör istasyonları olan makineler için, bağımsız mimari, tek bir denetleyiciyi daha karmaşık operatör paneli düzenlemelerine hizmet vermeye de olanak tanır.

G5 Yönetim Kurulu Nöbeti: Revizyonlar Arasındaki Değişimler

FANUC'un donanım revizyon numaralandırması (G1, G3, G5...) aynı işlevsel tasarıma kadar artan donanım iyileştirmelerini izler.Yeni IC'lere geçişler, termal yönetimi iyileştirir veya saha üzerinde tespit edilen küçük sorunları düzeltir.

Kartın fonksiyonu değişmez. G5 CNC yazılımının bakış açısından G3 ile aynı şekilde çalışır.

Bakım açısından, G5 310i-SA / 320i-SA ailesindeki önceki donanım nesilleri için uygun bir yedek.

Değiştirme siparişi verirken, G5'i belirtmek (A20B-8101-0375) mevcut FANUC parça desteği ile uyumluluğu sağlar.Daha önceki nesiller artık mevcut olmayabilir ve G5 çapraz nesil yerine geçmek için tasarlanmıştır..

Değiştirme Prosedürü Genel Görünümü

A20B-8101-0375'i bağımsız bir 310i-SA / 320i-SA sistemine değiştirmek, bağımsız kabin düzenine dikkatli bir dikkat gerektirir:

Adım 1. Veri yedeklemesi.Panoya dokunmadan önce, CNC önyükleme ekranı aracılığıyla tam bir SRAM yedekleme yapın. RS-232C aracılığıyla FANUC bellek kartına veya PC'ye kaydetin. Tüm programları, parametreleri ve PMC verilerini yakalayın.

Adım 2: Güç yalıtımı.Makineyi tamamen kapatın, kontrol rafının DC otobüsünün boşaldığını doğrulayın, enerjiyi kapatın ve kontrol dolabını kilitleyin.

Adım 3 Kablo belgeleri.Bir standalone dolabında, LCD montajlı bir konfigürasyondan daha fazla kablo ana panoya bağlanır. Bağlantıyı kesmeden önce tüm kablo bağlantılarını fotoğraflayın. Her kabloyu etiketleyin.

Adım 4 - Yönetim kurulu değişimi.Plug-in modülleri (CPU kartı, bellek modülleri, servo kontrol kartı) orijinal karttan çıkarın ve onları yedek kartına aktarın.

Adım 5 ∙ Yeniden bağlantı.Adım 3'teki belgeleri takip ederek tüm kabloları yeniden bağlayın.

Adım 6. SRAM'ı geri yükle.Başlatma modunda çalıştır. SRAM yedeklemeyi yükle. Normal işlemeye başlamadan önce tüm verilerin doğru yüklendiğini doğrula.

Sık Sorulan Sorular

S1: 310i-SA denetleyici A20B-8101-0375 değiştirildikten sonra "9001" sistem alarmı gösterir.

Kartın değiştirilmesinden hemen sonra 9001 alarmı, genellikle yeni kart ile yüklü SRAM verileri arasındaki yapılandırma uyumsuzluğunu gösterir veya SRAM geri yüklenmesi doğru şekilde tamamlanmamıştır.

İlk olarak, tüm eklenti modüllerinin düzgün bir şekilde yerleştirildiğini doğrulayın. kısmen yerleştirilmiş bir servo kartı veya CPU kartı yapılandırma alarmlarını tetikler. İkincisi, SRAM'ı önyükleme modundan yeniden deneyin.

Alarm devam ederse, the board revision may require a specific software parameter to recognise the G5 hardware correctly — consult the FANUC maintenance manual or contact FANUC service for the specific board initialisation procedure.

S2: G5 kartı (A20B-8101-0375) aynı makinde bir G3 kartını (A20B-8101-0373) değiştirebilir mi?

Evet, G5 FANUC'un 310i-SA / 320i-SA ailesindeki önceki nesil ana kartların yerine geçmesi için tasarlanmıştır.

Donanım nesli CNC yazılımının işleyişini değiştirmez.G5 kartına aktarmak ve düzgün çalışmaya devam etmek.

SRAM veri yedekleme ve geri yükleme prosedürü, hangi donanım jenerasyonunun kurulduğundan bağımsız olarak aynıdır.

S3: PANEL i ekranı, bağımsız kabine ana kartı değiştirildikten sonra "bağlama hatası" gösteriyor.

Ana kartın değiştirilmesinden sonra bir PANEL i bağlantı hatası neredeyse her zaman bağımsız dolap ve PANEL i ekran ünitesi arasındaki fiber optik kablo bağlantısına işaret eder.Fiber optik bağlantıları bozulmuş olabilir veya kablo sıkıca çekilmiş olabilir..

Her bir fiber optik kablonun her iki ucunu kontrol edin. Ana kartın COP bağlantısında ve PANEL i ünitesinin alıcı bağlantısında.

Herhangi bir kirliliğin görülmesi durumunda, lif uçlarını tüylü olmayan bir bezle temizleyin.

Sıkıca yeniden bağlayın ve bağlantı durum göstergesinin (eğer takılmışsa) normal gösterdiğini kontrol edin.

S4: Bağımsız tip 310i-SA, bakım amacıyla ağ bağlantılı (Panel i) bir ekran biriminden nasıl farklıdır?

Bağımsız dolabındaki ana tablo (A20B-8101-0375) tüm CNC işlemeyi üretir.Operatör istasyonundaki PANEL i ekran birimi sadece ekran elektronikleri ve bir MDI klavye içerir ¢ kendi CNC işleme kapasitesine sahip değildir.

Bakım için, bu tüm tanı verilerinin (alarm günlükleri, parametreler okuma, merdiven izleme) işleme uzaktan yapılsa bile PANEL i ekranı aracılığıyla kullanılabilir olduğu anlamına gelir.

Ekran görüntü göstermiyorsa, hata fiber bağlantısında, PANEL i ekran ünitesinin kendisinde veya ana kartın ekran çıkış devrelerinde olabilir.

S5: SRAM bataryası ana kartla aynı anda değiştirilmeli mi?

Eğer makinenin SRAM yedek bataryası 2 yıldan daha eskiyse veya panelin arızalanmasından önce batarya alarmı aktifse, ana panelin değiştirilmesi sırasında bataryayı değiştirin.SRAM yedek bataryası makine verilerini (parametreleri), PMC merdiveni, programlar) kontrolör kapatıldığında.

Yeni bir ana kart kurduktan sonra yedek ortamdan SRAM verilerini yükleyin.

Onaylandıktan sonra, yeni bir pil yerleştirmek, gelecek güç kesme dönemlerinde verilerin güvenilir bir şekilde korunmasını sağlar.

SRAM verilerini kaybetmekten kaçınmak için her zaman bataryayı CNC ile değiştirin.
