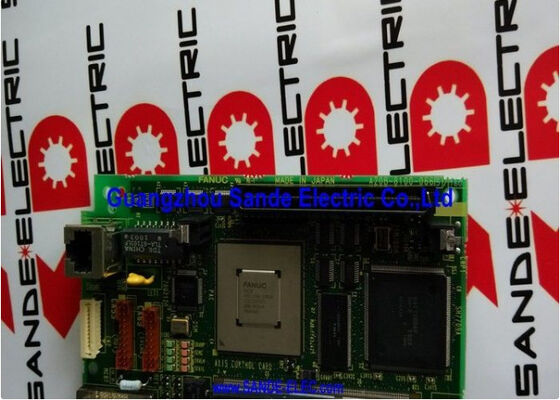

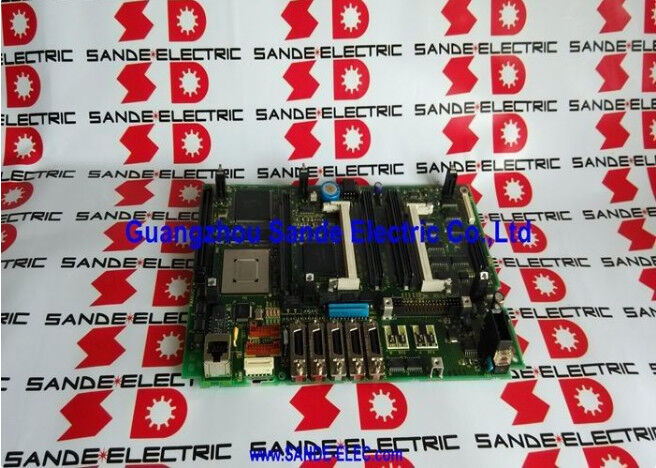

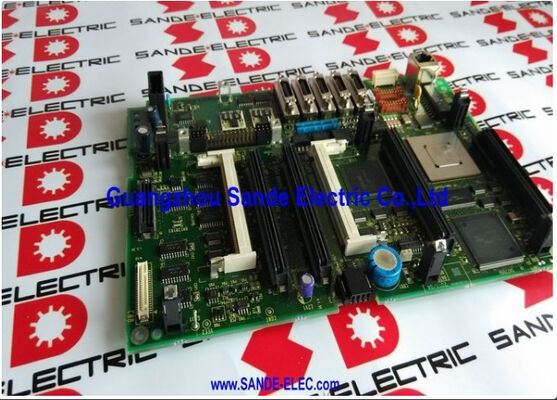

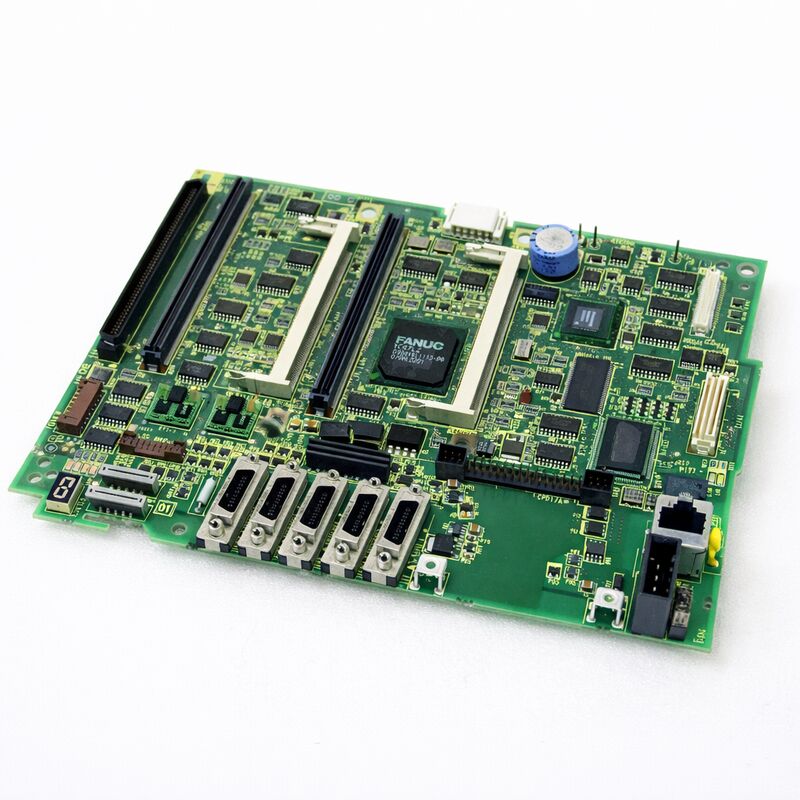

A20B-8101-0401 Fanuc PCB Kartı A20B81010401 A2OB-8IOI-O4OI

FANUC A20B-8101-0401 ∙ 30i/31i/32i-A Serisi için ana PCB A5 ∙ PC fonksiyonu olmadan, LCD/MDI birim montu, Japonya kökeni

Genel bakış

BuFANUC A20B-8101-0401FANUC'un en yetenekli CNC nesillerinden birinin ana kartıdır. 30i/31i/32i-A Serisi, FANUC'un karmaşık, çok yollu,Çeşitli eksenli makinelerBeş eksenli işleme merkezleri.

Kompozit dönüşüm merkezleri, dişli öğütme makineleri, çoklu paletli FMS hatları, 30i/31i/32i ailesinin yaşadığı makineler.

A5 işareti, bu kartın Seri 30i/31i/32i-A ürün yaşam döngüsü içindeki donanım revizyonuna atıfta bulunur.

Daha önceki ana kart çeşitlerinin yerini alır ve daha önceki sürümlerin saha dağıtımı sırasında birikmiş güvenilirlik ve uyumluluk gereksinimlerini karşılamak için FANUC'un donanım güncellemelerini içerir..

FANUC, A5 gibi güncellenmiş bir ana kart varyantı yayınladığında, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

"PC fonksiyonu olmadan" spesifikasyonu önemli bir tedarik ayrıntısıdır.

30i/31i/32i serisi iki konfigürasyonda sunuldu: standart (entegrasyonlu PC olmadan) ve entegre PC fonksiyonu ile.

PC fonksiyonu varyantı, FANUC'un açık CNC fonksiyonlarını, özel HMI geliştirmesini ve PC tabanlı uygulama yazılımını etkinleştiren aynı ana panoda Windows tabanlı gömülü bir PC çalıştırır.

A20B-8101-0401, PC olmayan bir varyanttır.

Ana Özellikler

LCD/MDI Montajı ️ Neden Önemli?

Seri 30i/31i/32i-A, önceki FANUC i serisi denetleyicilerinden farklı bir fiziksel mimari kullanır.30i/31i/32i-A'da, ana tablo doğrudan LCD/MDI ünitesinin arkasına ‡ operatör paneline monte edilir.

Bu entegrasyon, genel kablo ayak izini küçültür ve kablolamayı basitleştirir, ancak bakım prosedürünü değiştirir.

A20B-8101-0401'e erişmek için operatör paneli açılmalı veya LCD/MDI birimi makinenin dışına çıkarılmalıdır.

Tahta, panelin arkasından erişilebilir. Bu, kontrol dolabını tamamen sökmeden makinede değiştirilmesinin çoğu zaman yapılabileceği anlamına gelir.

Bununla birlikte, LCD/MDI ünitesinin montaj konumu, bazen makinenin üzerinde, bazen bir kolye içinde olması, erişim koşullarının makine tasarımları arasında önemli ölçüde farklılaşması anlamına gelir.

Başlamadan önce erişimi planlayın, hangi aletlerin gerekli olduğunu, yedek panelin test edildiğini ve hazır olduğunu kontrol edin.

SRAM yedekleme ve yeniden yükleme, prosedürün en zaman alıcı kısmıdır. Fiziksel kartın değiştirilmesi, erişim sağlandıktan sonra basit.

SRAM Verileri Kritik Yedekleme Adımı

A20B-8101-0401, tüm makine özel verileri tutan FROM/SRAM modülleri ile bağlantı kurar.

Buna CNC parametreleri, PMC (Programlanabilir Makine Denetleyicisi) merdiven programı, araç ofset verileri, çalışma koordinat sistemleri ve depolanan parça programları dahildir.

Bu verilerin hiçbiri ana kartın kendisinde değil, FROM/SRAM modüllerinde.

Bununla birlikte, bazı denetleyici konfigürasyonları, kartın değiştirilmesi sırasında dikkatlice yönetilmesi gereken SRAM'da başlatma ile ilgili verileri depolar.

Başlamadan önce tüm SRAM verilerini yedekleyin. Tüm veri setini yakalamak için FANUC'un önyükleme ekranı yedekleme fonksiyonunu, DNC aktarımını veya FANUC bellek kartını kullanın.Normal çalışmaya başlamadan önce SRAM verilerini geri yüklemek.

Bu adımı atlamak, makinenin çalıştıramayacağı bir durum yaratır. - parametreler varsayılan değerlerde, PMC'nin yürütülecek bir merdivenin olmadığı ve parça programlarının gitmediği bir durum.

İş başlamadan önce beş dakikalık yedekleme, potansiyel olarak saatlerce tekrar girişten kurtarır.

Sık Sorulan Sorular

S1: A20B-8101-0401'i değiştirdikten sonra, CNC alarm "SR" veya bellek ile ilgili başlatma hataları gösterir.

SRAM alarmları başlangıçta, SRAM verilerinin kartın değiştirilmesinden sonra düzgün bir şekilde restore edilmediğini gösterir. SRAM yedeklemesinin tamamen yüklendiğini kontrol edin.Yedekleme işlemi kesildiyse veya yanlış veri dosyası kullanıldısa, CNC bozuk veya eksik parametrelerle başlayacak.

Eğer yedekleme ortamından SRAM görüntüsünü yeniden yüklemek için FANUC'un başlatma menüsünü kullan.FANUC veya sertifikalı bir mühendis ile iletişime geçin. Varsayılan parametreleri geri kazanmak mümkündür, ancak tüm makine özel değerlerin dikkatli bir şekilde manuel olarak yeniden girilmesi gerekir..

S2: A20B-8101-0401, daha önceki A20B-8101-0400 ana kartını 30i/31i-A serisi CNC'de değiştirebilir mi?

Evet. -0401 (A5 revizyonu) 30i/31i/32i-A PC dışı ailesindeki -0400 ve önceki ana kart çeşitlerinin güncellenmiş yerine geçiyor.

FANUC, tüm önceki varyantların yerine yeni donanım revizyonlarını atadı, bu nedenle -0401 daha önceki bir PC olmayan ana kartı kullanan herhangi bir 30i / 31i / 32i-A makinesi için uygundur.

Sipariş vermeden önce makinenin PC olmayan konfigürasyonu kullandığını doğrulayın. PC fonksiyon kartı çeşitlerinin farklı parça numaraları vardır ve birbirleriyle değiştirilemezler.

S3: Makine 15 inçlik renkli LCD panelini kullanıyor. A20B-8101-0401 bu ekranı destekliyor mu?

A20B-8101-0401 ana kart, LCD/MDI montajına entegre ekran arayüzü aracılığıyla LCD ünitesine bağlanır.

Ekran boyutu ile tablo uyumluluğu, genellikle tek başına ana tablo yerine genel CNC sistem konfigürasyonu ile belirlenir.

Orijinal ana tablo 15 inçlik renkli panel ile çalışsaydı, A20B-8101-0401 ile doğrudan bir yedekleme de bu panel ile çalışacaktı.

Şüphe durumunda, ekran arayüzü özelliklerinin yedek tablo ile monte edilmiş LCD ünitesi arasında eşleşmesini kontrol edin.

S4: Tam bir A20B-8101-0401 değiştirme prosedürü tipik olarak ne kadar sürer?

30i/31i/32i-A donanımıyla deneyimli bir teknisyen için, tüm prosedür ¢ SRAM yedekleme, fiziksel kart değişimi, SRAM geri yükleme ve işlevsel doğrulama ¢ tipik olarak 2 ila 4 saat sürer.Fiziksel takasın kendisi panel erişimine bağlı olarak 30 ila 60 dakika sürer..

SRAM yedekleme ve geri yükleme, doğrulama dahil, kalan zamanın büyük kısmını oluşturur.

Bilinmeyen bir makine konfigürasyonunda ilk kez uygulanan işlemler daha uzun sürer.

S5: CNC, yeni A20B-8101-0401 kurulduktan sonra güçlendirme sırasında "SYSTEM ALARM" üretiyor. Ekranda bir hata kodu gösteriliyor. Bunu nasıl araştırmalı?

Kart kurulumundan hemen sonra bir sistem alarmı genellikle üç şeyden birini gösterir: eksik bir SRAM veri geri yükleme,donanım konfigürasyonu uyumsuzluğu (örneğin CPU kartı veya FROM/SRAM modülü doğru şekilde yerleştirilmemiş), veya fiziksel bir bağlantı sorunu (yeniden yükleme sırasında tamamen yeniden bağlanmayan bir kablo).

Önce tüm modüllerin oturduğu yeri kontrol edin. Her bir plug-in modülünü bağlantısına sıkıca basın. Tüm kabloların yeniden bağlandığını kontrol edin. Daha sonra başlatma menüsünden SRAM'ı geri yüklemeyi deneyin.

Bu kontrollerden sonra alarm devam ederse, özel hata kodunu kaydet ve FANUC Serisi 30i/31i/32i-A Bakım Kılavuzunda (B-63945EN) çapraz referans yap.
