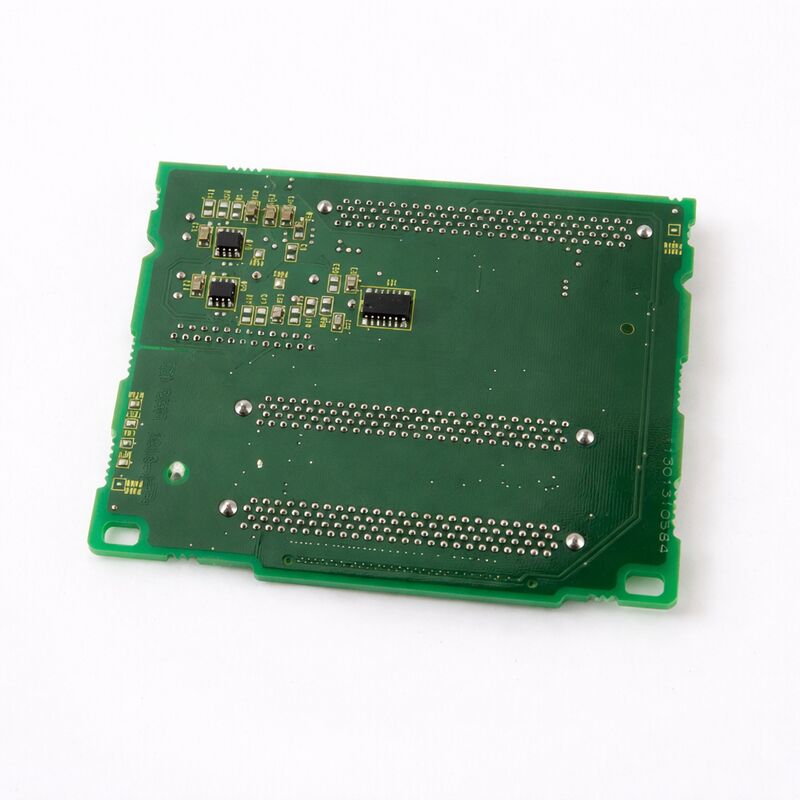

FANUC A20B-8101-0440 | Ana Kontrol PCB — A20B-8101 Üst Düzey CNC Serisi, Endüstriyel CNC Kontrol Kartı, Japonya Menşeli

Genel Bakış

FANUC A20B-8101-0440 , FANUC'un ürettiği en teknik olarak yetenekli kart ailelerinden biri olan 30i/31i/32i CNC nesli için A20B-8101 serisine aittir.

Bu, CNC işleme yeteneklerinin sınırlarını zorlayan makineler için kart ailesidir: havacılık bileşenlerinde beş eksenli eşzamanlı kesme, bileşik makine merkezlerinde çok yollu tornalama ve frezeleme, optik sınıf yüzeylerde nano interpolasyon ve transfer hatlarında senkronize çok milli işlemler.

CNC'nin gerçekleştirdiği her işlev, A20B-8101 serisindeki donanım aracılığıyla çalışır.

Ana kartın işlemcisi, interpolasyon hesaplamalarını, servo iletişimini, iş mili arayüzünü ve PMC merdiven yürütmesini aynı anda, makineyi kesintisiz olarak komut edilen ilerleme hızlarında çalıştırmaya devam eden döngü süreleri içinde işler.

Kartın iletişim devreleri — servo amplifikatörleri için FSSB, makine I/O'su için I/O Link, iş mili sürücüleri için seri iş mili bağlantıları — her milisaniyede onlarca eşzamanlı yüksek hızlı veri alışverişini yönetir.

A20B-8101-0440, bu seviyedeki kontrol donanımını temsil eder.

Ailedeki tüm kartlar gibi, bir üretim makine aletinin zorlu ortamında çalışır: makine ısınırken ve soğurken oluşan termal döngüler, makine yapısı aracılığıyla iletilen işleme işleminden kaynaklanan titreşimler ve yüksek güçlü servo sürücüler ve iş mili amplifikatörleriyle paylaşılan bir kabinin elektriksel ortamı.

FANUC bu kartları bu ortam için tasarlar — endüstriyel sınıf bileşenler, EMC bağışıklığı için dikkatli PCB düzeni ve üretim kullanımının mekanik talepleri için derecelendirilmiş konektör sistemleri.

Anahtar Özellikler

A20B-8101 Aile Mimarisi

A20B-8101 serisi büyüktür ve birçok farklı işlevi kapsar. -0440'ın nereye uyduğunu anlamak, aile yapısına kısa bir bakış gerektirir.

Ailedeki en düşük numaralı kartlar (A20B-8101-0010'dan yaklaşık -0100'e kadar) seçenek ve iletişim kartlarını kapsar: -0030 Hızlı Ethernet kartı, -0050 Profibus ana, -0100 Profibus slave, -0220 DeviceNet ana, -0330 DeviceNet slave'dir.

Bunlar, iletişim yetenekleri eklemek için ana kartın genişletme yuvalarına takılan seçenek kartlarıdır.

Daha yüksek numaralı kartlar, çeşitli 30i/31i/32i-A donanım nesilleri ve yapılandırmaları için ana CPU kartlarını içerir: -0360'tan -0403'e kadar SA (bağımsız) ve SA olmayan varyantları içeren ana kart aralığını kapsar.

Bunların ötesinde, -0440 ve daha yüksek aralıktaki kartlar, 30i/31i/32i-A ailesi içindeki daha sonraki nesil varyantları ve özel yapılandırmaları kapsar.

Ailedeki tüm kartlar aynı tasarım ilkelerini paylaşır: endüstriyel sağlamlık, FANUC'un özel veri yolu mimarisi ve 30i/31i/32i-A CNC yazılımıyla yazılım uyumluluğu.

A20B-8101 Serisi Kartlar İçin Bakım Öncelikleri

A20B-8101 ailesindeki kartların bakımı, tüm varyantlarda aynı disiplinli yaklaşımı gerektirir:

İş öncesi veri koruması. Tüm SRAM verileri — parametreler, PMC merdiveni, programlar, koordinat verileri — herhangi bir ana kart çıkarılmadan önce yedeklenmelidir.

FROM/SRAM modülleri ana kartın üzerinde veya ayrı olabilir, ancak yedekleme işlemi aynıdır: FANUC önyükleme ekranı yedekleme fonksiyonunu veya bir PC'ye DNC aktarımını kullanın.

Modül yönetimi. Orijinal karta takılı eklenti modülleri (CPU kartı, servo kontrol kartı, bellek modülleri) değiştirme kartına aktarılır. Her modül tam olarak oturmalıdır — eksik oturma, ana kart arızasını taklit eden hata desenlerine neden olur.

Bağlantı bütünlüğü. Yeniden taktıktan sonra tüm kabloların tam olarak takıldığını doğrulayın. FSSB fiber optik konektörleri özellikle önemlidir — bağlı görünen ancak tam olarak kilitlenmemiş bir fiber, fiberin bozulduğunu bilmeden teşhis edilmesi zor olan aralıklı servo iletişim hatalarına neden olur.

Sistematik doğrulama. Veri geri yükleme ve güç açıldıktan sonra, tüm CNC ekranlarında gezinin, makine I/O testi aracılığıyla PMC işlemini doğrulayın, servo eksenlerinin hazır olduğunu onaylayın ve makineyi üretime bırakmadan önce bilinen bir program üzerinde bir test döngüsü çalıştırın.

SSS

S1: Sipariş vermeden önce A20B-8101-0440'ın doğru yedek kart olduğunu nasıl onaylarım?

Parça numarasını makinenin elektrik belgeleriyle veya mevcut ana kartın etiketiyle çapraz başvurun. FANUC ana kartlarının parça numarası kartın üzerine basılmıştır, genellikle donanım revizyonunu belirten bir sonek ile.

Kartın parça numarasının, herhangi bir sonek dahil olmak üzere sipariş edilen yedekle eşleştiğini onaylayın. Makinenin orijinal parça numarası artık mevcut değilse, hangi mevcut kartların uyumlu yedekler olduğunu doğrulamak için bir FANUC uzmanı parça tedarikçisiyle iletişime geçin.

S2: A20B-8101-0440'ı taktıktan sonra CNC önyükleniyor ancak servo eksenleri 401 alarmı (servo hazır kapalı) gösteriyor. Bu ne anlama geliyor?

Kart değişimi sonrası başlangıçta 401 alarmı (VRDY OFF), genellikle ana kart ile FSSB zincirindeki ilk servo amplifikatörü arasındaki FSSB fiber optik bağlantısının kurulmadığını gösterir. Kart üzerindeki COP10A konektörünü kontrol edin — fiber optik kablonun tam olarak takıldığını ve kilitlendiğini onaylayın.

Ayrıca, CNC FSSB iletişimini denemeden önce servo amplifikatörlerinin açık olduğunu (24V kontrol gücü uygulandığını) onaylayın.

FSSB topolojisinde birden fazla amplifikatör varsa, CNC her biriyle sırayla iletişim kurmalıdır — bir amplifikatördeki hata, zinciri aşağı yönde kırar.

S3: Makinede bir PC fonksiyonu seçeneği (Windows tabanlı açık CNC) var mı? A20B-8101-0440 bunu destekliyor mu?

30i/31i/32i-A neslinde PC fonksiyonu yeteneği, belirli ana kart varyantlarına bağlıdır. PC fonksiyon kartları, standart CNC ana kart fonksiyonlarına ek olarak yerleşik bir PC alt sistemi (işlemci, bellek ve PC tarafı arayüzleri) içerir.

Standart (PC olmayan) kartlarda bu alt sistem yoktur. Sipariş vermeden önce, makinenin orijinal yapılandırmasının PC fonksiyonu içerip içermediğini onaylayın — bu, hangi kart varyantının gerekli olduğunu belirler. PC fonksiyonlu bir kartı değiştirmek için PC olmayan bir kart kullanmak (veya tersi) doğru çalışmayacaktır.

S4: Bir uzman onarım merkezi A20B-8101 serisi bir kartı değiştirmek yerine elden geçirebilir mi?

Evet. FANUC uzmanı onarım merkezleri, elektrolitik kapasitörleri, hasarlı konektörleri ve arızalı IC'leri değiştirerek ve özel FANUC kontrolcü test tezgahlarında test ederek A20B-8101 serisi kartları düzenli olarak elden geçirir.

A20B-8101-0440'ın doğrudan değiştirilmesinin pahalı olduğu tesisler için, yetkili bir merkezden test edilmiş bir elden geçirme genellikle en uygun maliyetli seçenektir.

Onarım merkezinin, genel FANUC PCB'leri değil, özellikle A20B-8101 serisi kartlarla ilgili belgelenmiş deneyime sahip olduğundan emin olun, çünkü üst düzey CNC kart mimarisi, daha basit FANUC kart nesillerinden önemli ölçüde farklıdır.

S5: Ana kart değişiminden sonra CNC "SRVO-062 BZAL" alarmı gösteriyor. Ne oluyor?

BZAL, pil sıfır alarmıdır — CNC'nin SRAM verileri için yedek pil bağlantısı kesilmiş veya arızalanmış ve SRAM içeriği kaybolmuş veya bozulmuş olabilir. Bu alarm, genellikle pilin, SRAM'ın yedekten geri yüklenmesinden önce kart değişimi sırasında bağlantısının kesilmesiyle oluşur.

Kart çıkarılmadan önce SRAM verileri yedeklendiyse, önyükleme ekranından yedekten geri yükleyin.

Pili yeni bir birimle değiştirin. Yedek alınmadıysa, kurtarma, tüm makine parametrelerinin manuel olarak yeniden girilmesini gerektirir — bu, SRAM yedeklemenin neden herhangi bir kart çalışmasından önce zorunlu olduğunu pekiştiren zaman alan bir işlemdir.
