A20B-8200-0011 Fanuc PCB Kartı A20B82000011 A2OB-82OO-OOII

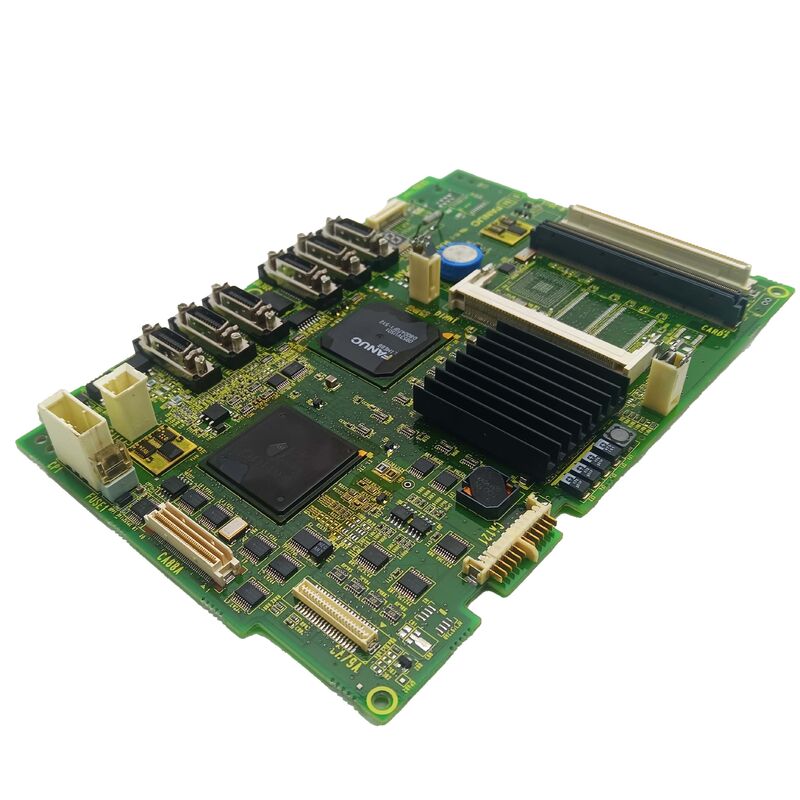

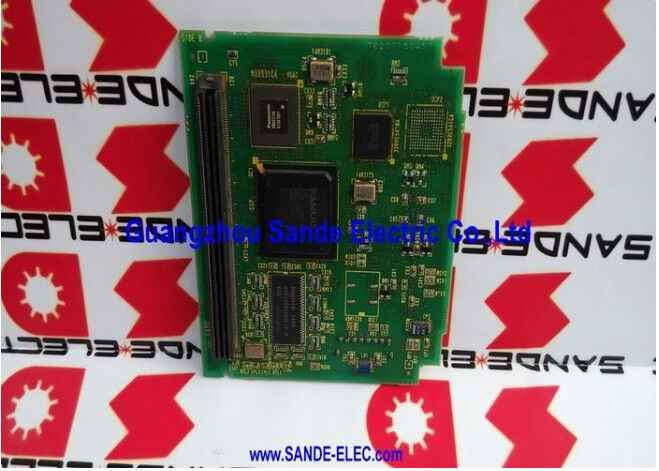

FANUC A20B-8200-0011

Genel bakış

BuFANUC A20B-8200-0011Adından kolayca küçümsediği bir rolü olan bir levha. "grafik ekran kontrol PCB" ikinci dereceli geliyor, ama çalışan bir CNC makinesinde,bir arıza göstergesi etkin bir makine çalıştırılamaz.

Operatör eksen konumlarını göremez, alarm mesajlarını okuyamayabilir, programları yönlendiremez, makara hızını veya besleme devre dışı bırakılmasını kontrol edemez.Boş veya bozuk ekranlı bir makine üretim için çalışmıyor..

The A20B-8200-0011 is the master board in the display processing chain — the board that has both CPU capability (to process display data) and graphic control capability (to coordinate subordinate display modules).

Daha önceki FANUC CNC nesillerinde, grafik fonksiyonları tipik olarak kendi CPU fonksiyonları olmayan ayrı, özel grafik alt kartlar tarafından işlenirdi.A20B-8200 nesli, FANUC'un daha entegre ekran kontrol donanımlarına doğru hareketini temsil ediyor, CPU'nun bilgisini doğrudan grafik ekran tahtasının üzerine yerleştirir.

The cross-reference number A350-8200-T018 appears in FANUC's parts documentation alongside the primary A20B-8200-0011 part number — these two numbers refer to the same physical board and are interchangeable when searching parts catalogues.

Her iki referans numarasının da bulunması, parçaların tedarik edilmesini kolaylaştırır, çünkü bazı FANUC belgeleri ve parça sistemleri bir isim kullanırken, diğerleri diğerini kullanır.

Ana Özellikler

"Ana CPU Grafiği"nin Pratikte Anlamı

Bu kartın "Ana CPU Graphic" olarak tanımlanması, FANUC'un ekran mimarisinde çift fonksiyonel tasarımına atıfta bulunur.Genellikle bir hiyerarşi vardır.: ana grafik CPU kartı (A20B-8200-0011) CNC'nin kontrol işlemcisinden yüksek düzey görüntüleme verilerini alır, hangi ekran öğelerinin gösterilmesi gerektiğini yorumlar,ve ekran çıktısının belirli bölümlerini işleyen alt grafik modüllerine görüntüleme komutlarını dağıtır.

Bu ana denetleyici mimarisi pratik bir amaca hizmet eder.

CNC'nin ana kontrol işlemcisinin servo döngüleri yönetmek, yerleştirme yapmak, PMC merdiven mantığını taramak,ve izleme sistemi durum .

A20B-8200-0011 üzerindeki ekran CPU, ana kontrol CPU'nun meşgul olup olmamasından bağımsız olarak, operatörün ekranını güncel verilerle taze tutma görevini sürekli olarak üstlenir.

Eğer bu kart bozulursa, sonuçları, hangi fonksiyonun ilk bozulduğuna bağlıdır.tamamen boş veya statik bir ekran oluştururGrafik kontrol fonksiyonu arızalanırsa, ekran karıştırılmış verileri veya sadece kısmi içeriği gösterebilir.

Hangi tür bir arıza meydana geldiğini bilmek, bakım mühendisinin önceliği belirlemesine yardımcı olur. Tam bir boş ekran doğrudan A20B-8200-0011'e işaret eder.kısmen bozulmuş bir ekran ya bu kartı veya bir alt grafik modülü gösterebilir.

A20B-8200-0011'i izole etmek

Bir CNC ekran hatasını teşhis etmek, CNC'nin ana kontrol işlemcisinden ekrana kadar sinyal zincirinden çalışmayı gerektirir:

Adım 1:CNC'nin diğer işlevlerinin çalışıp çalışmadığını doğrulayın. Eğer akslar jog komutlarına yanıt veriyorsa (ekranı görmeden bile), iğne çalıştırılır ve PMC makine işlevlerini yürütür.Kontrol tarafı çalışıyor. Hata ekran zincirinde..

Adım 2:Ekran ünitesinin güç kaynağını ve arka ışıklandırmasını kontrol edin (LCD ekranlar için). Karanlık, ancak sıcak bir arka ışıklandırması olan bir ekran, doğru arka ışıklandırma gücüne rağmen görüntü gösterilmezse ′′Ekran elektronikleri veya ekran panosundan gelen sinyaller arızalı.

Adım 3:Eğer normalde çalıştırıldığında bir test ekranı veya başlatma mesajı görünürse ve hiçbir şey görünmezse, A20B-8200-0011 ekran çıkışını başlatmamıştır.Bu en büyük olasılıkla ana CPU grafik kartına işaret eden bir desen..

Adım 4:Eğer bazı ekran öğeleri doğru görünürse (örneğin softkey etiketleri), ancak diğer alanlar boş veya bozulmuşsa,Etkilenen ekran alanını işleyen alt grafik modülü, ana CPU grafik kartı yerine hata kaynağı olabilir..

Ekran panosunun değiştirilmesiyle veri kaybı olmaz

A20B-8200-0011'in değiştirilmesinin güven verici yönlerinden biri, bu kartın makine özel verileri içermemesidir.Grafik görüntüleme kontrol panosunda hiçbir alet kaydırması depolanmamıştır..

Tüm bu veriler, CNC'nin ana CPU kartında bulunan ve grafik kartının değiştirilmesinden etkilenmeyen FROM ve SRAM modüllerinde bulunur.

Bu nedenle ekran panelini değiştirmek mevcut en temiz bakım prosedürleri arasındadır. panelini fiziksel olarak değiştirin, güç uygulayın ve ekranı doğrulayın.parametre doğrulama dizisi yokSadece ekranın CNC'nin çeşitli ekran sayfalarında doğru gösterildiğini doğrulayın.

Sık Sorulan Sorular

S1: CNC operatörü paneli, güçlenirken tamamen boş bir ekrana sahiptir, ancak makinenin eksenleri klavyeden gelen jog girişlerine normal bir şekilde yanıt verir.

Açık bir ekrana rağmen işletim eksenleri, ana kontrol panosu hatası yerine ekran alt sistemi hatasını güçlü bir şekilde destekler.Eğer erişilebilirse güç kaynağı voltajını ölçmek).

Ekran birimi çalıştırılır ama görüntü görünmüyorsa, ekran kontrol panosu birincil şüpheli.Ayrıca ekran panosu ve ekran birimi arasındaki kablo bağlantısını kontrol edin bir gevşek ekran kablosu sıfır maliyetli arızalı bir ekran panosu ile aynı semptomları üretir.

S2: A20B-8200-0011, bitişik A20B-8200-0010 varyasyonuyla değiştirilebilir mi?

Bu iki parça numarası, A20B-8200 ailesi içindeki yakın ancak farklı kart varyantlarıdır.

Birini diğeriyle değiştirmeden önce, FANUC'un resmi çapraz referans belgelerinden -0010 ve -0011'in belirli CNC kuruluşu için değiştirilebilir olarak listelendiğini doğrulayın.Bir uyumsuz varyantı değiştirmek tam işlevsel bile bile ekran başlatma başarısız veya yanlış ekran gösterimi sonuçlanabilir.

S3: Ekran doğru CNC durum ekranlarını gösterir, ancak grafik araç yolu önizleme fonksiyonu tamamen boş bir alan gösterir.

Tüm karakter modu ekranları (parametreler, ofsetler,program listesi) ana CPU fonksiyonu yerine grafik sunum fonksiyonuna doğru noktalardır..

Bu desen, belirli görüntüleme mimarisine bağlı olarak ana A20B-8200-0011 yerine alt grafik modülünü gösterebilir.

A20B-8200-0011, alt modülün değiştirilmesi hatayı çözmezse araştırmaya değer.

S4: A20B-8200-0011, makineyi tekrar üretime sokmadan önce değiştirildikten sonra nasıl test edilir?

CNC'nin her bir ekran sayfasından sistematik olarak gezinin: POSİYON, PROGRAM, OFFSET/SETTING, SYSTEM parametreleri, MESSAGE/alarm geçmişi, GRAPH (alet yolu simülasyonu),ve herhangi bir makine üreticisinin özel ekranları.

Her sayfanın doğru bir şekilde yüklendiğini, veri değiştikçe yenilendiğini (bir parametreyi değiştirin ve ekran güncellemelerini doğrulayın) ve sayfaları değiştirdiğinizde sorunsuz geçiş yaptığını kontrol edin.Ekranda tuş basmalarının göründüğünü onaylamak için MDI fonksiyonunu test edin.

Bu kapsamlı ekran navigasyon kontrolünü geçen bir panelde kalıntı görüntü hatası olma olasılığı azdır.

S5: A20B-8200-0011, elektrik hasarından sonra bileşen düzeyinde tamir edilebilir mi?

FANUC uzmanlıklı tamir merkezleri uygun ekipmanlarla bileşen düzeyinde onarım yapabilmektedir.ve bazı durumlarda osilatör veya saat devresinin arızası.

Tamamen arızalı bir ekran CPU IC tipik olarak ekonomik maliyetle tamir edilemez.Bazı ekran fonksiyonlarının çalışıp çalışmadığı kısmi arızalar genellikle değiştirilebilen özel çevresel IC'lerden kaynaklanır..

Duraklama süresi maliyetinin yüksek olduğu üretim kritik makineler için, orijinal onarılırken önceden test edilmiş bir değişim ünitesini kullanmak en pratik yaklaşımdır.
