FANUC A20B-8200-0360 | 4 Eksen Servo Kontrol Modülü — FANUC 0i-C CNC

0i-C Platformunda 4 Eksen Servo Kontrolü

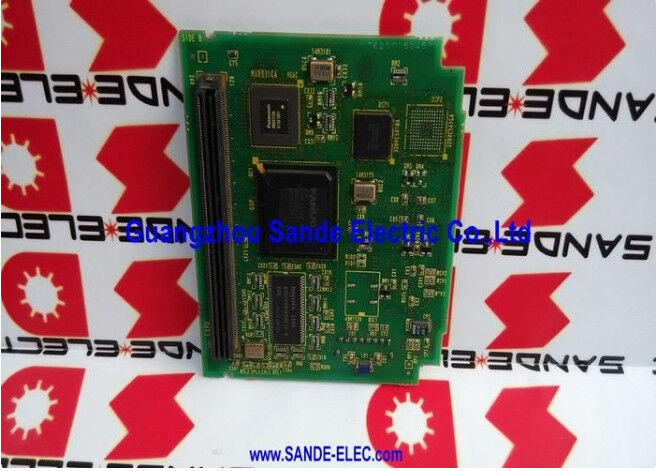

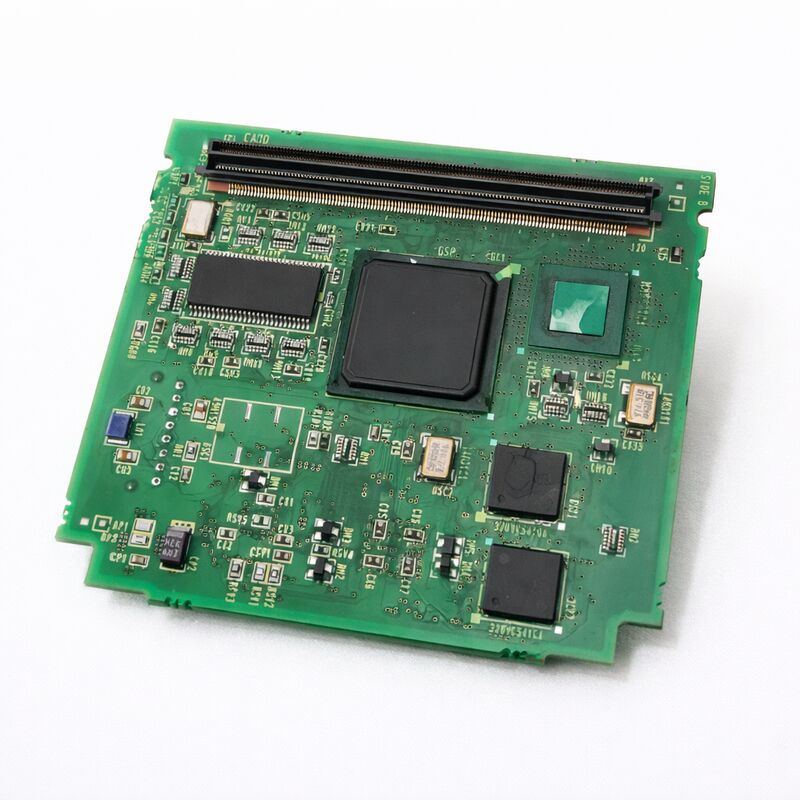

A20B-8200-0360, FANUC'un 0i-C CNC platformu için 4 eksenli servo kontrol modülüdür — 0i-C kontrol ünitesi içinde dört adede kadar kontrol edilen eksen için servo eksen komut çıkışını ve geri besleme işlemesini yapan PCB'dir. 0i-C'nin dahili mimarisinde bu modül, ana CPU kartı ile servo amplifikatör sistemi arasında yer alır: CNC interpolasyon aşamasından gelen eksen hareketi komutlarını işler ve sürücü sistemine giden servo iletişim arayüzünü yönetir.

4 eksenli tanımı, modülün işlevsel kapasitesini belirler ve değişim için birincil uyumluluk kontrol noktasıdır. Aynı A20B-8200 ailesi içindeki 2 eksenli veya 3 eksenli bir varyant gibi farklı bir eksen sayısına sahip farklı bir servo modülü, kontrolün eksen mimarisinde farklı bir konumda bulunur ve CNC yapılandırma değişiklikleri olmadan değiştirilemez. Değişim kaynağı bulmadan önce etiketinden takılı modülün 4 eksenli olduğunu belirttiğini doğrulayın.

Anahtar Özellikler

0i-C Bağlamı

FANUC 0i-C, maliyet etkin bir paket içinde tam dijital servo ve FSSB iletişimini küçük ve orta ölçekli CNC takım tezgahları için tanıtan neslin FANUC'un kompakt CNC platformuydu. 0i-C kontrol donanımı, 2000'ler ve 2010'ların başlarında üretilen çok sayıda aktif CNC torna, işleme merkezi ve tornalama makinelerinde hala bulunmaktadır.

0i-C'deki servo kontrol modülü arızalandığında, etkilenen eksenler kontrolünü kaybeder — CNC genellikle bu modül üzerinden yönlendirilen eksenlerde servo iletişim veya FSSB alarmları üretir.

Firmware Notu

A20B-8200-0360 için servis listeleri, firmware veya seri seçiminin değişim için ilgili olabileceğini belirtmektedir. Modül, 0i-C platform revizyonuna veya eksen yapılandırmasına özgü firmware taşıyabilir. Bir değişim takmadan önce, tedarikçi ile modülün firmware'inin makinede kurulu olan belirli 0i-C kontrol sürümüyle uyumlu olduğunu doğrulayın.

Bu, özellikle makine orijinal üretiminden bu yana bir yazılım güncellemesi geçirmişse önemlidir.

SSS

S1: 4 eksenli tanımı pratikte ne anlama geliyor?

Bu modülün dört makine ekseninin servo iletişimini aynı anda kontrol ettiği anlamına gelir. Tipik bir 0i-C işleme merkezinde, bu dört eksen X, Y, Z ve dördüncü bir eksene (dördüncü doğrusal veya döner eksen gibi) karşılık gelir. Modül, tüm dört eksenin eksen komut dağıtımını ve konum geri besleme işlemesini aynı anda yönetir. A20B-8200 serisinin farklı bir eksen sayısı varyantı, CNC eksen yapılandırma değişiklikleri olmadan değiştirilemez.

S2: Bu modülün arızalandığını gösteren belirtiler nelerdir?

Birden fazla ekseni aynı anda etkileyen servo veya FSSB iletişim alarmları — özellikle bu modül üzerinden yönlendirilen dört eksenin tamamı — karakteristik arıza modelidir. Tek bir eksen arızalanır ve diğerleri normal kalırsa, arıza muhtemelen ilgili eksenin amplifikatöründe, motorunda veya enkoder kablosunda bulunur. Güç açıldığında dört eksenin tamamının aynı anda kaybedilmesi, kablo arızaları olmadan, servo kontrol modülüne işaret eder.

S3: A20B-8200-0360'ı değiştirmek CNC parametre değişiklikleri gerektirir mi?

Eşleşen firmware'e sahip birebir 4 eksenli bir değişim için, genellikle eksen parametresi değişikliği gerekmez — servo parametreleri ve motor tipi ayarları CNC'nin SRAM belleğinde saklanır ve modül değişimi bunlardan etkilenmez. Değişim farklı bir firmware revizyonu taşıyorsa, ek devreye alma adımları gerekebilir. Kurulumdan önce tedarikçi ile firmware uyumluluğunu doğrulayın.

S4: Farklı eksen sayılarına sahip A20B-8200 varyantları yerine kullanılabilir mi?

Hayır. A20B-8200 ailesi, farklı 0i-C yapılandırmaları için farklı eksen kapasitelerine sahip servo kontrol modüllerini içerir. Farklı bir eksen sayısına sahip bir modülü değiştirmek, kontrolün eksen yönlendirmesini değiştirir ve CNC eksen parametresi yeniden yapılandırması gerektirir — doğrudan bir değişim değildir. Her zaman 4 eksenli spesifikasyonu eşleştirin ve tam parça numarası A20B-8200-0360'ı doğrulayın.

S5: A20B-8200-0360 nereden temin edilir?

FANUC 0i-C CNC satış sonrası piyasası aracılığıyla — 0i-C servo modülü uzmanları ve FANUC CNC parça bayileri. Tam parça numarasını doğrulayın ve tedarikçiden makinede bulunan belirli 0i-C revizyonuyla firmware uyumluluğunu doğrulamasını isteyin. Kurulum sırasında ESD'ye dayanıklı kullanım gereklidir.
