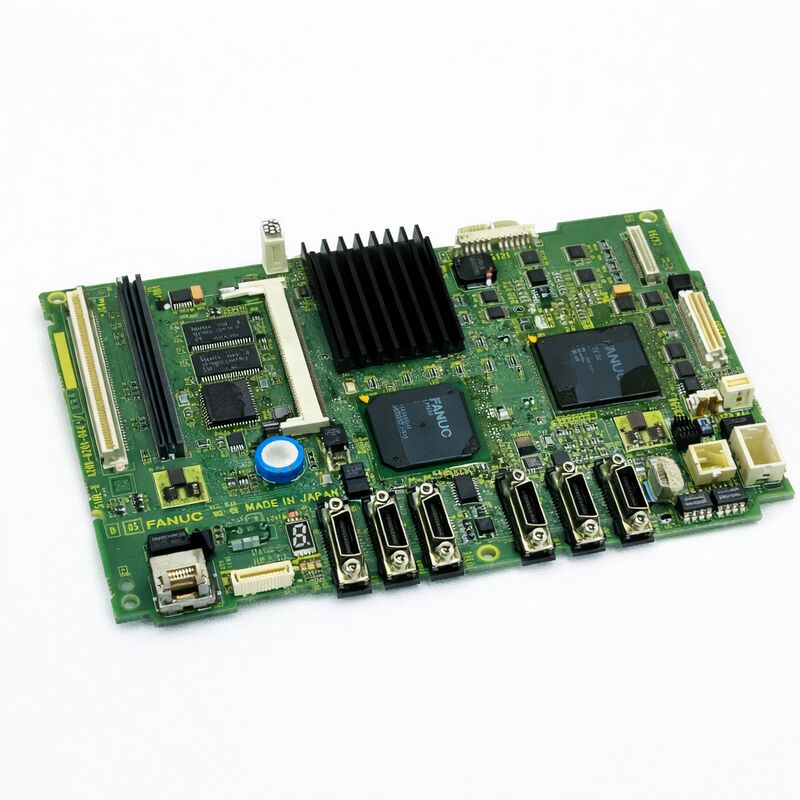

A20B-8200-0392 Fanuc PCB Kartı A20B82000392 A2OB-82OO-O392

FANUC A20B-8200-0392

0i-C Kontrol Biriminin Çekirdek

A20B-8200-0392, FANUC'un 0i-C Serisi (ZERO i-C) CNC için ana PCB'dir.Servo iletişim panelleriBu tablo bozulduğunda, tüm CNC kontrolü de bozulur.

FANUC 0i-C (ZERO i-C), FANUC'un küçük ve orta büyüklükteki CNC tornalarına, işleme merkezlerine,ve değirmen dönüş makineleri2000'lerde ve 2010'ların başlarında bu platformda inşa edilen makineler hala aktif üretim halindedir.A20B-8200-0392 bu kontrolün donanım üretimini tanımlayan ve hangi çevresel panellerin belirlediğini belirleyen ana PCB'dir, hafıza modülleri ve seçenek kartları bu konfigürasyonda kullanılabilir.

Ana Özellikler

0i-C vs 0i-D Neden Model Nesli Önemlidir

A20B-8200-0392 bir 0i-C kartıdır. 0i-D ana PCB, A20B-8200 ailesinde farklı parça numaraları kullanır (örneğin 0i-D A3U varyantı için A20B-8200-0843).Model C ve Model D ana panelleri birbirini değiştirebilir değildir bağlantı tanımları, bellek modülü biçimleri ve seçenek kartının uyumluluğu iki nesil arasında farklılık gösterir.Kurulu denetleyici 0i-C onun sistem bilgi ekranından veya sipariş vermeden önce makinenin belgeleri doğrulayın.

Plug-In Boards Transfer Like-for-Like Değiştirme

A20B-8200-0392 ana kart şasi sadece Bu plug-in paneller tipik olarak bozulmuş kartdan değiştirmeye aktarılabilirEğer ana kart arızasına neden olan olay, takma kartlara da zarar verdiyse, bunlar ayrı olarak satın alınmalıdır.

Başlamadan önce SRAM yedek bataryasının durumunu kontrol edin. Eğer batarya sınırlı ise, ana kartın değiştirilmesi, değişim sırasında batarya tükenirse SRAM verilerinin kaybedilmesi riskini taşır.

Sık Sorulan Sorular

S1: A20B-8200-0392 nedir ve ne yapar?

FANUC Serisi 0i-C (ZERO i-C) CNC için ana PCB'dir. CPU modülleri, bellek modülleri, servo iletişim kartları,ve opsiyon kartları monte edilirBu pano bozulduğunda, kontrol ünitesi çalışmıyor. Onu değiştirmek kontrol ünitesindeki diğer tüm panellerin bağımlı olduğu donanım yapısını geri yükler.

S2: A20B-8200-0392'yi değiştirmek CNC parametre yedeklemesini gerektirir mi?

CNC parametreleri, programlar ve araç verileri ana PCB'de değil, SRAM modülünde (plug-in kartı) depolanır.verileri saklanırDeğiştirme sırasında veri kaybı olmadığından emin olmak için SRAM pilinin sağlıklı olduğunu kontrol edin.en son mevcut yedekleme ile geri yükle.

S3: A20B-8200-0392 0i-D veya 0i-F sisteminde kullanılabilir mi?

Hayır. 0i-C ve 0i-D/0i-F farklı donanım nesilleridir.A20B-8200-0392 bir 0i-C ana kartı. 0i-D veya daha sonraki platformlarla uyumlu değil..

S4: Kumanda ekrana güç veriyor ama normal çalışmaya devam etmiyor.

0i-C sistemlerindeki önyükleme ekranı sıklıkla bir FROM veya SRAM modülü sorunu gösterir. ‡ bozulmuş FROM içeriği, okunamayan bellek modülü veya geçersiz parametreler.Başlatma menüsüne eriş ve FROM modül durumunu kontrol et. FROM doğrulama başarısız olursa, bellek modülü dikkat gerektirir. Bu genellikle ana kart hatası yerine bir ekleme kartı sorunudur.

S5: A20B-8200-0392 nereden geliyor?

FANUC 0i-C CNC yedek pazarı 0i-C ana kart uzmanları ve eski FANUC CNC parça satıcıları aracılığıyla.A20B-8200-0392 tam parça numarasını (yakındaki 0i-D veya diğer 0i-C varyantı değil) monte edilmiş kartın etiketinden doğrulayın.Kontrolün belirli bir yazılım düzeyi gereksinimi varsa, kartın firmware revizyonu hakkında bilgi isteyin.
