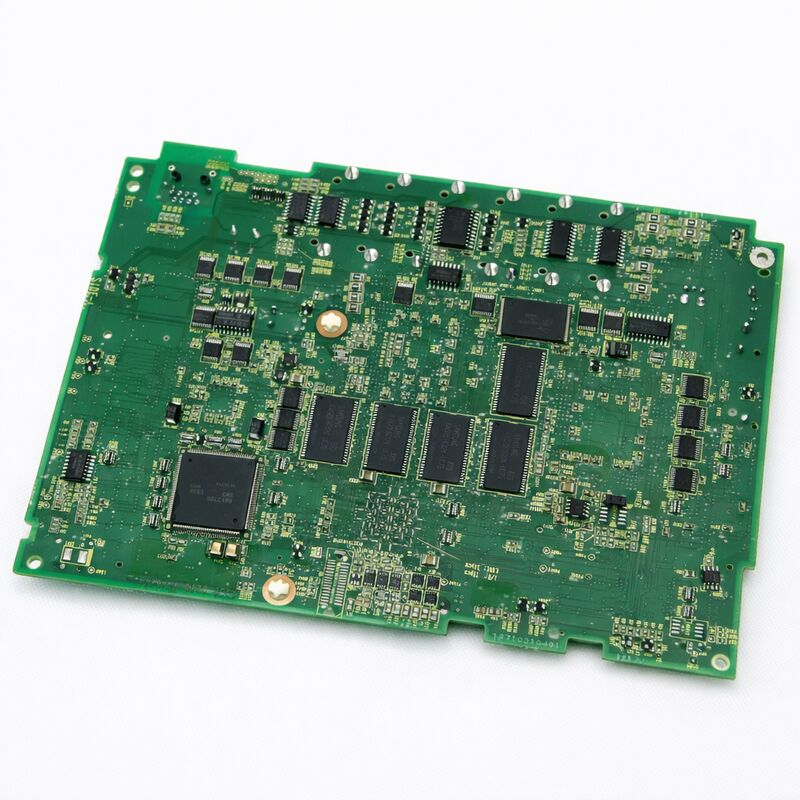

A20B-8200-0541 Fanuc PCB Kartı A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Fanuc PCB Kartı A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Fanuc PCB Kartı A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Fanuc PCB Kartı A20B82000541 A2OB-82OO-O54I

Menşe yeri Japonya
Marka adı FANUC
Sertifika CE ROHS
Model Number A20B-8200-0541
Ürün Detayları
Durum:
Yeni / Kullanılmış
Ürün No.:
A20B-8200-0541
Menşei:
Japonya
Sertifika:
Beyaz
Vurgulamak:

a20b fanuc pcb kartı

,

a20b cnc devreler kartı

,

pcb cnc devre kartı

Ödeme ve Kargo Koşulları
Min sipariş miktarı
1 adet
Ambalaj bilgileri
Orijinal ambalaj
Teslim süresi
0-3 Gün
Ödeme koşulları
Banka havalesi, Paypal, Western Union
Yetenek temini
Günde 100 adet
Ürün Açıklaması
A20B-8200-0541 Fanuc PCB Board A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541
0i-TD / 0i-MD CNC denetleyicileri için merkezi kontrol paneli, A20B-8200 Serisi, Japonya kökeni
Genel bakış
BuFANUC A20B-8200-05410i-D Serisi CNC denetleyicilerinin A1 nesil ana kartıdır.0i-D, dünya çapında kurulu CNC tabanının en büyük bölümünü oluşturan üretim alet makineleri için tasarlanmış FANUC'un ana akım orta seviye CNC sistemidir.Bu, iki veya üç eksenli makine makineleri, üç veya dört eksenli işleme merkezleri, kompakt dönüş değirmen merkezleri ve bağımsız öğütücüleri içerir.
A1 işareti, 0i-D ana kartın orijinal donanım neslini temsil eder.Yazılım açısından, tüm donanım revizyonları aynı 0i-D yazılımını çalıştırır ve aynı CNC davranışını üretir.A1 tablosu, orijinal olarak A1 donanımı ile donatılmış makineler için uygun bir seçimdir..
Ana Özellikler
Uyumlu CNC FANUC Serisi 0i-D (0i-MD, 0i-TD)
Donanım Revizyonu A1
Servo Arayüzü FSSB (Fiber Optic Serial Servo Bus)
Döner Arayüzü Seri fiyonk (JA7x)
Ağ Gömülü Ethernet
I/O otobüsü I/O bağlantısı
Plug-In Modülleri Axis kartı, FROM/SRAM kartı, opsiyon kartı
SRAM yedekleme gerektirir Değiştirmeden önce evet
Durum Kullanılabilir ️ yenilenmiş, test edilmiş
Kaynağı Japonya
0i-D mimarisi Baş Kurul'un yönettiği
0i-D, neredeyse tüm kontrol fonksiyonlarını tek bir ana panoda birleştiren entegre bir kart mimarisi kullanıyor.Daha önceki FANUC nesillerinin aksine, fonksiyonları büyük raflardaki birden fazla panoya dağıttı.
  • FSSB Servo İletişim:Ana panelin optik FSSB devre, yüksek hızlı fiber optik seri bağlantılar yoluyla tüm servo amplifikatörlerle iletişim kurar.ve geri bildirim verileri her bir servo ekseni için aynı anda.
  • Serial Spindle Arayüzü:Döner güçlendirici, bir seri döner bağlantısı (JA7A konektörü) aracılığıyla ana kartla iletişim kurar, hız komutlarını, döner yönelim isteklerini ve geri bildirim verilerini aktarır.
  • Gömülü Ethernet:Entegre Ethernet portu, ayrı iletişim kartlarına ihtiyaç duymadan DNC işlemlerini, MTConnect bağlantısını ve CNC Web Sunucu işlevlerini destekler.
  • Giriş/çıkış bağlantısı:Sınır anahtarları, araç ayarlayıcıları, kapı kilit sinyalleri ve soğutma sıvısı denetimleri dahil olmak üzere makine aracının I/O bağlantısı seril otobüsü ile dağıtılmış I/O modüllerine bağlı olarak yönetir.
Değiştirme Yöntemleri
  1. SRAM yedekleme:Tahta çıkarılmadan önce, tüm SRAM verilerini CNC başlatma ekranı, parametre yakalama, PMC merdiven programı, araç ofset verileri, çalışma koordinat sistemleri ve depolanan parça programları üzerinden yedekleyin.
  2. Modül Envanteri:Orijinal tabloya monte edilmiş tüm takma modülleri (eksen kontrol kartı, FROM/SRAM modülü, seçenek modülleri) yedek tabloya aktarmak için belgeleyin.
  3. Fiziksel Değişim:Gücü kapat, kondansör boşalmasını bekle, kendini toprakla, modülleri orijinal karttan çıkar, yedek kartın üzerine yerleştir, sonra yedek kartı yerleştir.
  4. SRAM Geri Al:Başlatma modunda çalıştır ve SRAM yedeklemesini bellek kartından veya PC'den yükle, verilerin başarılı bir şekilde yüklenmesini onayla.
  5. Fonksiyonel doğrulama:Normal çalışmaya güç ve tüm ekselerin yanıt verilir, spindle hazırlık, PMC yürütme, ve doğru I / O durumları.
Sıkça Sorulan Sorular
S1: A20B-8200-0541'i değiştirdikten sonra, CNC, başlangıçta "900 serisi" sistem alarmını gösterir.
900 serisi sistem alarmları genellikle ana kartın değiştirilmesinden sonra donanım yapılandırma hatalarını gösterir.Plug-in modüllerinin tamamen oturduğunu kontrol edin ve SRAM geri yükleme işlemini yeniden başlatma modundan deneyinAlarm devam ederse, FANUC Serisi 0i-D Bakım Kılavuzunda (B-64305EN) özel alarm numarasına başvurun.
S2: A20B-8200-0541 (A1 revizyonu) daha sonraki bir A3 veya A5 revizyonu ana kartla değiştirilebilir mi?
Daha sonraki donanım revizyonları (A3 için A20B-8200-0847, A5 için A20B-8200-0849) 0i-D makinelerinde A1 kartı için işlevsel olarak uyumlu yedeklerdir.SRAM veri yedekleme ve geri yükleme prosedürü aynı kalırÖzel revizyon ve makine kontrol ünitesi / yazılım sürümü ile ilgili parça tedarikçinizle uyumluluğu onaylayın.
S3: 0i-D makinesinde ana kart değiştirildikten hemen sonra "FSSB alarmı" gösterilir. Tüm servo amplifikatörler çalıştırılmıştır. Ne kontrol edilmelidir?
FSSB alarmları, kartın değiştirilmesinden sonra tipik olarak FSSB optik fiber bağlantılarının kesildiğini veya kirlendiğini gösterir.Her FSSB fiber bağlantısını hem ana panelde (COP10A konektörleri) hem de amplifier uçlarında kontrol edin.Temiz elyaflar, kirlilik görünürse, kirlenmemiş kuru bir kumaşla biter.
S4: Bu bir 0i-TD (dönüştürme) makinesi. A20B-8200-0541 hem 0i-TD hem de 0i-MD yapılandırmaları için çalışıyor mu?
A20B-8200-0541 ana kart donanımı hem 0i-TD hem de 0i-MD yapılandırmalarına ortak.Fonksiyonel fark FROM modülünde depolanan CNC kontrol yazılımı ve SRAM'daki parametreler ayarlarındadır.FROM / SRAM modülünün uygulamanız için doğru yapılandırma yazılımını taşıdığınıza emin olun.
S5: Tipik bir 0i-D makinesi için tam SRAM yedekleme ve geri yükleme süreci ne kadar sürer?
Orta boyutlu PMC ve birkaç depolanan programı olan tipik üretim makineleri için yedekleme işlemleri 3-10 dakika sürer ve geri yükleme işlemleri benzer bir süre alır.Veri doğrulama 5-15 dakika ekler.Toplam yedekleme / geri yükleme süresi, bilinen iyi bellek kartlarını kullanan hazır teknisyenler için genellikle 20-40 dakika arasındadır.
