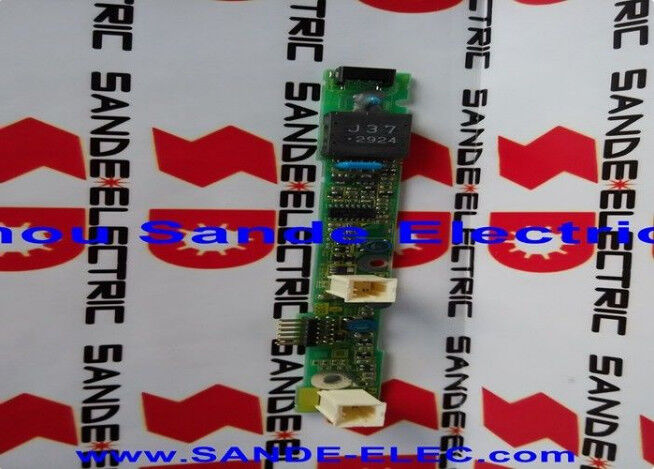

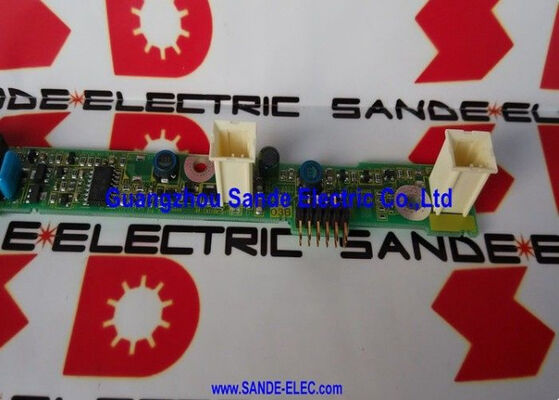

A20B-8200-0663 Fanuc PCB Kartı A20B82000663 A2OB-82OO-O663

A20B-8200-0663 | FANUC 21i-B Kontrol Ana CPU PCB'si — PMC-SB7 / Ethernet Olmadan / İşleme ve Tornalama Merkezi CNC

Seri 21i-B — Yüksek Performanslı Orta Sınıf CNC

FANUC Serisi 21i-B, FANUC'un i-serisi CNC ürün serisinde güçlü bir orta sınıf konuma sahiptir; 0i-B'den (ekonomi katmanı) daha yeteneklidir ancak donanım mimarisi açısından tam ölçekli 30i/31i serisinden daha kompakttır.

21i-B şunları sağlar:

• Karmaşık işleme ve tornalama için çok eksenli eşzamanlı kontrol
• Sağlam makine sırası kontrolü için PMC-SB7
• Hassas işleme için gelişmiş servo ve iş mili performansı
• Konturlu kesmede düzgün ilerleme hızı kontrolü için yüksek hızlı ileriye dönük konturlama

A20B-8200-0663, bu platformun merkezi CPU kartıdır; tüm CNC işlevlerini koordine eden ana PCB'dir.

Önemli Ürün Bilgileri

Ethernet Olmadan — Standart Ağ Dışı Yapılandırma

"W/O Ethernet", bu ana CPU kartı konfigürasyonunun yerleşik Ethernet arayüzünü içermediğini belirtir. Bu, Seri 21i-B kurulumları için standart kart çeşididir:

• CNC kontrol ünitesinden DNC ağ bağlantısı gerektirmez
• Program yüklemenin diğer yöntemleri (RS-232C, hafıza kartı) kullandığı ortamlarda çalışın
• Ağ tabanlı veri toplamaya veya izlemeye gerek yok

"Ethernet'siz" varyant, donanımı basitleştirir; kartta daha az arayüz devresi vardır, Ethernet konektörü yoktur ve Ethernet donanımlı varyanttan biraz daha düşük maliyetlidir.

Uygulama Senaryoları

Seri 21i-B CNC ana kart arızası:21i-B kontrolüne sahip bir işleme merkezi veya tornalama merkezi, CNC sistemi arızalarına neden olur. SRAM yedeklemesinden sonra A20B-8200-0663 değiştirilir. SRAM verileri geri yüklenir ve 21i-B CNC hizmete geri döner.

21i-B ağ dışı kurulum:Ağ bağlantısı olmayan bağımsız bir takım tezgahı hücresindeki 21i-B Serisi CNC torna tezgahı, ana kart olarak A20B-8200-0663'ü (W/O Ethernet) kullanır.

SSS

S1: W/O Ethernet sürümü, Ethernet eklenecek şekilde yükseltilebilir mi?

Ethernet işlevi, Ethernet donanımlı ana kart çeşidini gerektirir; W/O Ethernet kartına (A20B-8200-0663) sahada eklenebilen bir seçenek değildir. Ethernet bağlantısı gerekiyorsa, kaynak bulma sırasında Ethernet yerleşik olan uygun ana kart belirtilmelidir.

S2: Bu karttaki PMC-SB7 ile eski CNC kartlarındaki PMC-SB2 arasındaki fark nedir?

PMC-SB7, PMC-SB2'den önemli ölçüde daha fazla yetenek sağlar; daha fazla merdiven program adımı (SB2'de 32.000'e karşı 8.000), daha büyük veri kayıt sayısı ve daha hızlı PMC tarama döngüsü. SB7'nin genişletilmiş kapasitesi, modern çok fonksiyonlu işleme merkezlerinin ve torna merkezlerinin daha karmaşık takım tezgahı dizilerini, program boyutu kısıtlamaları olmadan karşılar.

S3: A20B-8200-0663'ü değiştirmeden önce SRAM verilerinin yedeklenmesi gerekir mi?

Evet. Ana kart değiştirilmeden önce tüm CNC parametreleri, PMC ladder programı, parça programları ve takım verileri yedeklenmelidir. A20B-8200-0663 takıldıktan sonra tüm veriler yedekten yeniden yüklenmelidir. FANUC Serisi 21i-B Bakım Kılavuzu, yedekleme ve geri yükleme prosedürünün tamamının ayrıntılarını verir.

S4: 21i-B Serisinin yetenek açısından 0i-B Serisinden farkı nedir?

0i-B Serisi (ekonomik platform, bu seride açıklanan A16B-3200-0491 ana kart), standart karmaşıklığa sahip 2-4 eksenli torna tezgahları ve işleme merkezleri gibi uygun maliyetli standart CNC uygulamaları için optimize edilmiştir. 21i-B Serisi (bu kart) daha yüksek bir yetenek düzeyi sağlar; daha fazla eksen, daha gelişmiş servo özellikleri ve daha yüksek PMC kapasitesi. İki seri, farklı makine karmaşıklık düzeylerine hizmet eder ve donanım açısından birbirinin yerine kullanılamaz.

S5: A20B-8200-0663 hangi SMD bellek modüllerini gerektirir?

Diğer FANUC iB nesli ana kartlar gibi, A20B-8200-0663 de eklenti FROM (sistem yazılımı), DRAM (çalışma belleği) ve SRAM (parametre/program depolama) modüllerini barındırır. Gereken spesifik modül parça numaraları CNC'nin yazılım sürümüne ve yüklü seçeneklere bağlıdır.
