A20B-8200-0843 Fanuc PCB Kartı A20B82000843 A2OB-82OO-O843

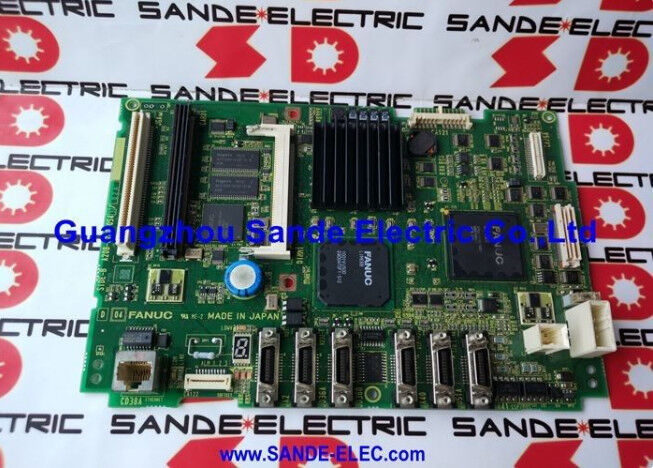

FANUC A20B-8200-0843

0i-D denetleyicisinin çekirdeği

A20B-8200-0843, FANUC'un 0i-Model D CNC için ana PCB'nin A3U varyantıdır.Özellik kümesiFANUC'un modüler CNC mimarisinde, ana PCB platform kartıdır: hangi çevre kartlarını, hafıza modüllerini,ve iletişim seçenekleri bu denetleyici konfigürasyonunda birleştirilebilir.

A3U işareti, 0i-D ana kart ailesi içinde belirli bir donanım revizyonu ve özellik oluşturmasını tanımlar.0i-MD (makine merkezi), ve 0i-Mate-D ve her biri, eksen sayısına, PMC spesifikasyonuna ve mevcut seçenek yuvalarına uygun belirli bir ana kart varyantı kullanabilir.

Bu kartla ilişkili PMC ve 0043B donanım kimliği, değiştirme planlaması sırasında çapraz referans yaparken belirli konfigürasyonu doğrulamaya yardımcı olur.

USB yeteneği, hizmet listelerinde bu panoda bir özellik olarak belirtilmiştir. Program aktarımı, veri yedekleme ve 0i-D sistemlerindeki saha yazılım güncellemeleri için geçerlidir.

Ana Özellikler

Değiştirme ️ Kurulmadan önce sabit yazılımı doğrulayın

Pasif arayüz panellerinin veya arka plan PCB'lerinin aksine, ana PCB yüklü yazılımla yakından bağlıdır. Service channels for A20B-8200-0843 note that firmware or series confirmation may be needed before fitting a replacement — a main board carrying different firmware than the installed CNC's configured version can produce axis parameter mismatches, PMC uyumsuzlukları veya makinenin düzgün çalışması için ek ayarlama gerektiren özellik kümesi farklılıkları.

Sipariş vermeden önce:

• A20B-8200-0843 ve A3U revizyonu kurulu kartın etiketinden onaylayın.
• CNC'nin sistem bilgi ekranından firmware sürümünü not edin (SYSTEM anahtarı, MDI paneli)
• Makinenin 0i-TD veya 0i-MD olduğunu ve PMC özelliklerinin 40B0'ya uyuştuğunu doğrulayın.

Ana PCB'nin kendisi CNC parametrelerini saklamıyor. Bunlar SRAM/FROM bellek modüllerinde bulunuyor.Bir benzer ana kartın değiştirilmesi, hafıza modülleri tutulursa ve rahatsız edilmezse, parametrelerin yeniden girilmesi gerekmez.. Takas kartı farklı bir yazılım sürümünü taşıyorsa, Boot ekranında firmware yükleme gerekli olabilir

Sık Sorulan Sorular

S1: A20B-8200-0843 nedir ve A3U ne anlama gelir?

Bu, FANUC'un 0i-Model D CNC için ana PCB'dir. 0i-TD (döner) ve 0i-MD (makine merkezi) sistemleri için temel kontrol panosu.A3U, 0i-D ailesi içindeki bu ana kart varyantının özel donanım revizyonunu ve özellik yapısını tanımlar.Belirleme önemlidir çünkü farklı A3x varyantları farklı 0i-D konfigürasyonlarına hizmet verir ve birbirleriyle değiştirilemezler.

S2: Ana PCB'yi değiştirmek CNC parametrelerini yeniden girmeyi gerektirir mi?

SRAM ve FROM bellek modülleri tutulursa benzerlik değiştirmek için değil. CNC parametreleri, araç kaydırmaları ve programlar ana PCB'de değil, bellek modülleri içinde depolanır.Değiştirme kartı yüklü kumanda ile farklı bir firmware sürümü taşıyorsa, normal işleyiş öncesinde Boot ekranı üzerinden firmware yükleme gerekebilir. kurulumdan önce firmware uyumluluğunu onaylayın.

S3: 40B0 PMC ve 0043B tanımlayıcıları nelerdir?

40B0 bu ana kartın içine yerleştirilmiş PMC (Programlanabilir Makine Denetleyicisi) spesifikasyonunu tanımlar. PMC merdivenin yürütme kapasitesi, adım sayısı ve I/O adres aralığı.0043B, bu özel pano yapısını ayıran donanım kimliği.Bu ayrıntılar, birden fazla A20B-8200 varyantı varken ve kart etiketinin okunması zor olduğunda doğru değiştirmeyi karşılaştırmaya yardımcı olur.

S4: A20B-8200-0843 0i-MF (yeni 0i nesil) sisteminde çalışabilir mi?

A20B-8200-0843 0i-D platformu için tasarlanmıştır. 0i-MF, tipik olarak farklı bir ana kart serisi kullanan daha sonraki bir donanım neslidir.0i-MF sistemine bir 0i-D ana PCB'nin monte edilmesi, sabit yazılım ve donanım uyumluluğu onayını gerektirir.Nesiller arası montajı denemeden önce FANUC servis kaynağı ile onaylayın.

S5: A20B-8200-0843 nereden geliyor?

FANUC 0i-D sonrası pazarı aracılığıyla CNC ana kart uzmanları ve eski FANUC CNC parça satıcıları.A3U atamasını doğrulayın ve satın almadan önce yedek panoya yüklenmiş firmware sürümü hakkında bilgi isteyinBazı tedarikçiler, geri döndürülen başarısız kart karşısında krediye izin veren temel değişim programları sağlayabilir.
