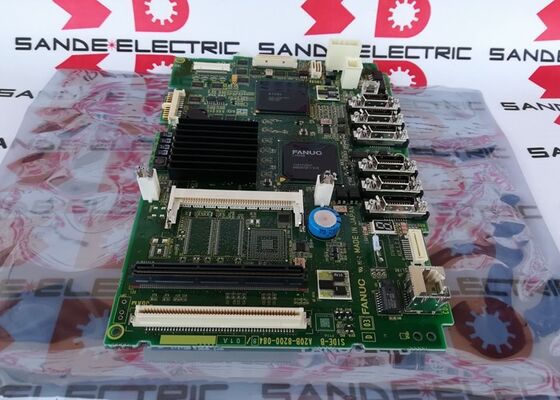

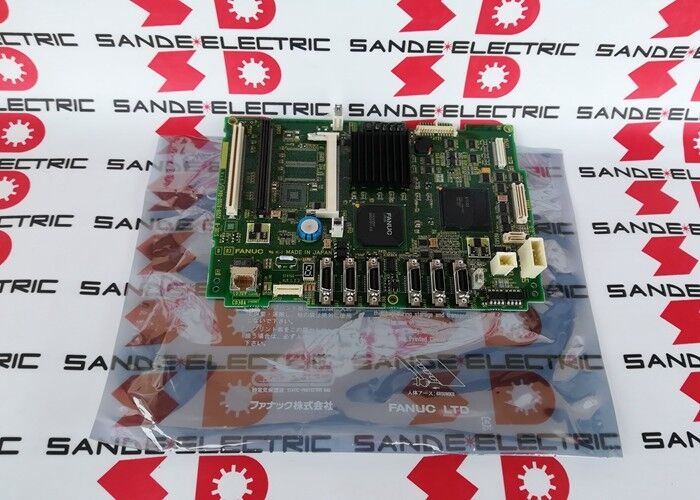

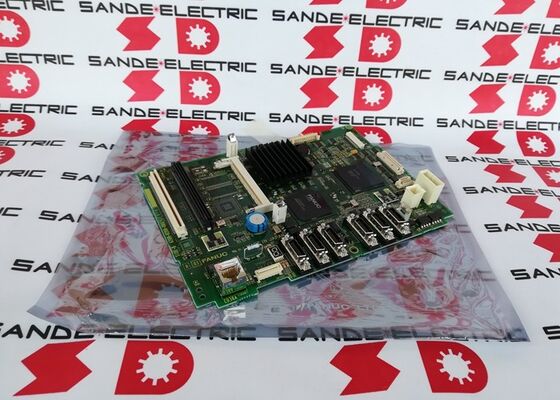

A20B-8200-0848 Fanuc PCB Kartı A20B82000848 A2OB-82OO-O848

A20B-8200-0848 | FANUC Serisi 0i-D Ana CPU Anakartı — A5U Tipi / Merkezi Kontrol Kartı / A20B-8200 Serisi

A5U — Daha Yetenekli Bir 0i-D Ana Kart

FANUC Serisi 0i-D platformu, her biri bir tip tanımıyla tanımlanan birden fazla ana PCB çeşidini kullanır. 0i-D için A20B-8200 serisinde:

A20B-8200-0847:Tip A3 ana PCB — 0i-D sistemleri için standart konfigürasyonlu ana kart (bu serinin başka bir yerinde açıklanmıştır).

A20B-8200-0848 (bu kart):Tip A5U ana PCB — aynı 0i-D platformunun daha yüksek özellikli çeşidi. "A5U", bu kartı 0i-D donanım nesli içindeki A3 tipinin üzerinde konumlandırır.

"A5U" tanımı, A3 tipine kıyasla ek doldurulmuş konektörler, genişletilmiş seçenek uyumu veya güncellenmiş bileşen özellikleri gibi belirli bir donanım yapılandırmasını yansıtır. Her ikisi de Series 0i-D'ye hizmet eder, ancak A5U daha tam özellikli 0i-D yapılandırmaları için ek yetenekler veya bağlantı sağlar.

Önemli Ürün Bilgileri

0i-D Ana Kart — Sistem Entegrasyon Merkezi

A20B-8200-0848, 0i-D CNC sistemi için merkezi entegrasyon kartı görevi görür. Tüm işlevsel modüller bu panele veya bu panel aracılığıyla bağlanır:

CPU modülü arayüzü:0i-D CPU işlemci kartı ana karta takılır. CPU kartı işlem motorunu sağlar; ana kart, CPU'yu sistemin geri kalanına bağlayan veri yolu omurgasını sağlar.

Bellek modülü arayüzleri:FROM modülleri (CNC sistem yazılımı) ve SRAM modülleri (parametreler ve programlar) ana kart üzerinde tanımlı konumlara bağlanır.

Servo arayüzü:FSSB servo iletişimi, ana karttan Alpha-i servo sürücülere bağlanır ve tüm kontrol edilen eksenler için konumu komuta eder ve geri bildirim alır.

G/Ç Bağlantısı:G/Ç Bağlantısı veri yolu ana karttan kaynaklanır ve makinenin elektrik sistemi boyunca operatör paneli kartlarına ve makine G/Ç ünitelerine bağlanır.

İletişim arayüzleri:A5U modelinde bulunan yerleşik Ethernet, seri RS-232C ve diğer iletişim seçenekleri, 0i-D'nin üretim ağlarına, DNC sistemlerine ve fabrika veri toplama sistemlerine bağlanmasına olanak tanır.

Uygulama Senaryoları

0i-D CNC A5U ana kart arızası:A5U ana kart konfigürasyonuna sahip bir FANUC 0i-D işleme merkezi veya tornalama merkezi, CNC düzeyinde sistem arızalarına neden olur. SRAM yedeklemesinden sonra A20B-8200-0848 değiştirilir. SRAM verileri geri yüklenir ve CNC normal çalışmaya döner.

0i-D kontrol yenilemesi:Servis saatleri uzatılmış bir 0i-D CNC sistemi, planlı bir ana kart değişiminden geçiyor. A20B-8200-0848 A5U tipi, kurulu kart etiketinden tanımlanır ve değiştirilmek üzere tedarik edilir.

SSS

S1: A20B-8200-0848'deki "A5U" tipi tanımı nedir?

"A5U", FANUC 0i-D platformu içindeki bu spesifik ana PCB çeşidinin donanım tipi tanımlayıcısıdır. FANUC, bu tanımlamaları ana kartların farklı konfigürasyonlarını ayırt etmek için kullanır; aynı CNC modeli, makinenin seçenek konfigürasyonuna bağlı olarak farklı ana kart türlerini kullanabilir. A5U tipi, 0i-D ana kart ailesi içinde A3 tipinin (A20B-8200-0847) üzerinde konumlandırılmıştır.

S2: A20B-8200-0848 (A5U), doğrudan A20B-8200-0847 (A3)'ün yerini alabilir mi?

Bunlar aynı 0i-D platformundaki farklı tip tanımlamalarıdır (A5U ve A3). Türler arasındaki doğrudan ikame FANUC belgelerinden onaylanmalıdır. Makinenin kablolaması A3 tipi konnektör düzenine göre tasarlanmışsa, A5U'nun ilave dolu konnektörlerle takılması hasara neden olmayabilir ancak ek konnektörler kullanılmaz. Tam değiştirme için kurulu tiple eşleştirin.

S3: A20B-8200-0848'i değiştirmeden önce SRAM verilerinin yedeklenmesi gerekir mi?

Evet. Ana kart değiştirilmeden önce tüm CNC parametreleri, PMC programı, parça programları ve takım verileri yedeklenmelidir. A20B-8200-0848 takıldıktan sonra bu verilerin yedekten yeniden yüklenmesi gerekir. Yedekleme yapılmaması kalıcı veri kaybına neden olur.

S4: A20B-8200-0848 için "Tam Doldurulmuş" değerlendirmesi nedir?

Bazı 0i-D ana kartları tüm isteğe bağlı konektörler ve bileşenler takılı olarak sağlanır; diğerleri temel konfigürasyonlardır. Tamamen doldurulmuş bir kart daha fazla konektöre ve arayüz kapasitesine sahiptir. Kurulu A20B-8200-0848 tam olarak doldurulmuşsa (örn. Ethernet, ek G/Ç Bağlantısı veya iletişim arayüzleri ile), değiştirme işlemi bu konfigürasyona uygun olmalıdır; ilgili makinenin kablolama ve donanım belgelerinden onaylayın.

S5: A20B-8200-0848'in 0i-C ana kartlardan farkı nedir?

0i-C nesli A20B-8100 serisi ana kartları kullandı. 0i-D nesli A20B-8200 serisi ana kartları kullanır. İki nesil farklı donanım mimarilerine sahiptir; kartlar birbirinin yerine kullanılamaz. 0i-D (A20B-8200 serisi), 0i-C nesline kıyasla güncellenmiş işlemci mimarisi, genişletilmiş I/O bağlantısı ve gelişmiş servo performansı getirdi.
