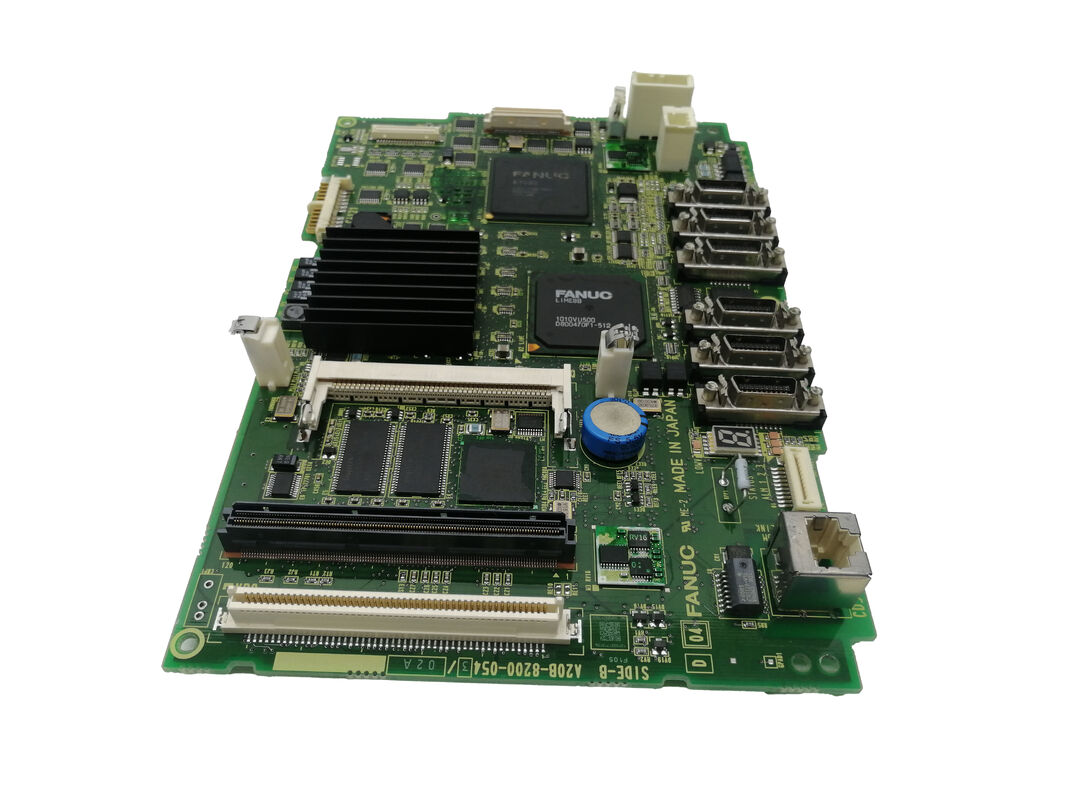

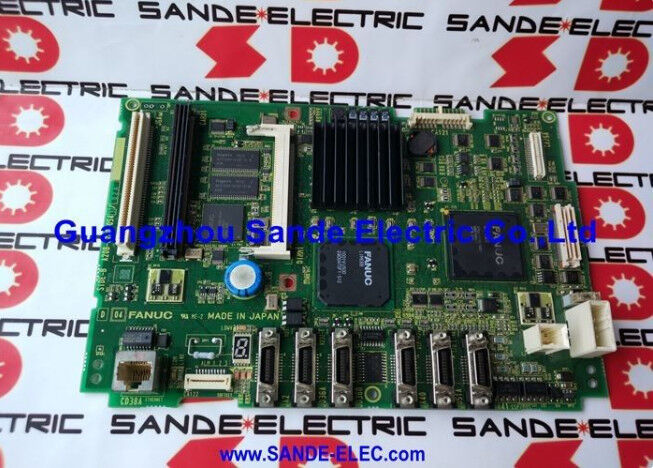

FANUC A20B-8200-0849 | Seri 0i-D Ana PCB A5 — 0i-MD / 0i-TD CNC Kontrol Cihazları İçin En Son Donanım Revizyonu, A20B-8200 Serisi, Japonya Menşeli

Parça Numarası: A20B-8200-0849

Üretici: FANUC Corporation (Japonya)

Ürün Kategorisi: PCB — Ana CPU Kartı (Anakart)

Seri: A20B-8200 — FANUC Seri 0i-D CNC ana kontrol PCB ailesi

Genel Bakış

FANUC A20B-8200-0849, FANUC Seri 0i-D CNC kontrol cihazları için ana kartın A5 donanım revizyonudur. A20B-8200 ana kart ailesi içinde, FANUC bileşen özelliklerini güncellediği ve ürün ömrü boyunca kart güvenilirliğini artırdığı için 0i-D nesli ardışık donanım revizyon seviyelerinden geçti.A1 revizyonu (A20B-8200-0541) orijinaldi.A3 onu takip etti (A20B-8200-0847). A5 (A20B-8200-0849), 0i-D ana kart hattındaki en güncel revizyondur ve 0i-D CNC yazılımıyla tam işlevsel uyumluluğu korurken en son bileşen seçimlerini içerir.

0i-D, FANUC'un ana akım hacimli CNC'sidir — 2000'ler ve 2010'lar boyunca büyük makine aletleri üreticileri tarafından üretilen yüz binlerce torna, işleme merkezi, taşlama makinesi ve çok fonksiyonlu makine aletlerinin arkasındaki kontrol cihazıdır.

İki eksenli bir torna veya dört eksenli bir işleme merkezi çalıştıran bir 0i-D makinesi olsun, CNC sistem yazılımını yürütmek, FSSB aracılığıyla servo amplifikatörlerle iletişim kurmak, seri arayüz üzerinden iş mili kontrol etmek, I/O Link aracılığıyla makine G/Ç'lerini yönetmek ve operatör paneli ekranını sürmek için ana kartına bağlıdır.

A5 kartı, bu işlevlerin tümünü önceki A1 ve A3 revizyonlarıyla aynı şekilde yerine getirir.

Makinenin yazılım perspektifinden, donanım revizyonları arasında hiçbir fark görünmez. Bakım mühendisi için A5'in önemi pratiktir: 0i-D makinesi için bir yedek ana kart temin ederken, A5 mevcut en güncel revizyondur ve önceki 0i-D ana kart revizyonlarının herhangi biri için uygun bir yedektir.

Anahtar Özellikler

Parametre

Değer

A1 revizyonu (A20B-8200-0541):

Orijinal 0i-D ana kart donanımı. Bu kontrol cihazı neslinin ilk yıllarında üretilen 0i-D makinelerinde bulunur.

A3 revizyonu (A20B-8200-0847): İkinci nesil donanım güncellemesi. Bileşen değişiklikleri termal performansı ve uzun vadeli güvenilirliği artırdı.

A5 revizyonu (A20B-8200-0849): Mevcut donanım nesli. 0i-D platformu için FANUC'un en son bileşen seçimini temsil eder. A5, tüm önceki 0i-D ana kart revizyonları için önerilen yedektir.

Her üç durumda da, FROM modülünde yüklü olan CNC yazılımı aynıdır ve SRAM'deki makine parametreleri doğrudan uyumludur.Orijinal A1 kartına sahip bir makineye takılan bir A5 kartı, aynı FROM/SRAM modülleri ve parametreleriyle, makinenin kontrol yazılımı açısından orijinal donanım gibi davranır.

0i-D Ana Kartının Kontrol Ettiği

Ana kart, 0i-D kontrol cihazındaki en önemli tek bileşendir. Yönetir:

FSSB servo iletişimi.

Tüm servo amplifikatörler — X, Y, Z veya döner eksenleri sürüyor olsun — FSSB fiber optik veriyolu üzerinden ana karta iletişim kurar. Konum komutları, hız geri bildirimi ve servo alarm verileri bu bağlantı üzerinden seyahat eder.

Ana karttaki arızalı bir FSSB devresi, güç açıldığında anında eksen alarm kodları üretir.Seri iş mili.

İş mili amplifikatörü (Alpha i SPM veya Beta i SPM), seri iş mili arayüzü (JA7A konektörü) üzerinden hız komutları ve konum verileri alır.

İş mili oryantasyonu, rijit kılavuz çekme senkronizasyonu ve Cs ekseni kontrolü bu bağlantıya bağlıdır.I/O Link.

Makine G/Ç'leri — limit anahtarları, kapı kilitlemeleri, takım ayarlayıcılar, soğutma suyu kontrolleri, palet değiştiriciler — ana karttaki JD51A'da sonlandırılan I/O Link seri veriyolu üzerinden bağlanır.

I/O Link zinciri, makine etrafındaki dağıtılmış G/Ç modüllerine uzanır.Gömülü Ethernet.

0i-D'nin yerleşik Ethernet portu (DNC işlemi, MTConnect veri toplama veya FOCAS2 uzaktan izleme için) ana karta entegre edilmiştir.

Standart Ethernet bağlantısı için ayrı bir iletişim opsiyon kartına gerek yoktur.Operatör paneli ve ekran.

Ana kart, MDI klavye arayüzünü ve CNC'nin ekran çıkışını ekran konektörü aracılığıyla sürer, 0i-D makinelerine yaygın olarak takılan 7,2 inç ve 8,4 inç LCD ünitelerini destekler.

Değiştirme ProsedürüA20B-8200-0849 değişimi, FANUC'un standart 0i-D ana kart prosedürünü izler:

Adım 1 — SRAM yedeklemesi.

Kartı çıkarmadan önce, CNC önyükleme ekranı aracılığıyla tam bir yedekleme gerçekleştirin. FANUC bellek kartına veya RS-232C aracılığıyla PC'ye kaydedin.

Yedekleme, tüm parametreleri, PMC merdivenini, takım verilerini, iş koordinatlarını ve saklanan parça programlarını yakalar.Adım 2 — Modül envanteri.

Orijinal karttaki hangi takılabilir modüllerin olduğunu not edin.

Bu modüller — eksen kontrol kartı, FROM/SRAM modülü, herhangi bir opsiyon kartı — yeni A5 kartına aktarılır.Adım 3 — Fiziksel değişim.

Gücü kapatın, kapasitör deşarjını bekleyin, modülleri orijinal karttan çıkarın, A5 kartına takın, A5 kartını takın.

Adım 4 — SRAM geri yükleme. Önyükleme modunda başlatın, yedekleme ortamından SRAM yedeğini yükleyin. Tüm verilerin mevcut olduğunu doğrulayın.

Adım 5 — İşlevsel kontrol. Normal güç açma, tüm eksenlerin hazır olduğunu, iş milinin hazır olduğunu, PMC'nin çalıştığını, G/Ç durumlarının doğru olduğunu doğrulayın.

SSSS1: Bir 0i-D makinesinde orijinal A1 ana kartı (A20B-8200-0541) var. A5 (A20B-8200-0849) onu doğrudan değiştirebilir mi?

Evet. A5, önceki tüm 0i-D ana kart revizyonları için mevcut yedektir. A1 kartındaki tüm takılabilir modüller doğrudan A5 kartına takılır.

A1 makinesinden yedeklenen SRAM verileri, A5 kartında herhangi bir değişiklik yapılmadan geri yüklenir.

Geri yüklemeden sonra makine aynı şekilde çalışır.

S2: A20B-8200-0849'u taktıktan sonra CNC, başlangıçta "SR" alarmı gösteriyor. Bu ne anlama geliyor?

Ana kart değişimi sonrası ilk başlangıçta görülen SR serisi alarmları, SRAM verileriyle ilgili sorunları gösterir — ya geri yükleme tamamlanmamış, ya yedek dosya bozuk ya da geri yükleme işlemi kesintiye uğramış. Önyükleme menüsünden SRAM geri yüklemesini tekrar deneyin.

Yedek dosyanın iyi olduğu doğrulanırsa ve geri yükleme hatasız tamamlarsa, SR alarmı temizlenmelidir. Kart çıkarılmadan önce hiçbir yedekleme alınmadıysa, SRAM içeriği fabrika varsayılanlarında olacaktır ve makineye özgü tüm parametrelerin yeniden girilmesi gerekecektir.

S3: A20B-8200-0849 takıldıktan hemen sonra FSSB alarmı görünüyor, tüm servo amplifikatörler açık olsa bile. İlk olarak ne kontrol edilmeli?

Ana kart değişimi sonrasında FSSB alarmlarının en yaygın nedeni, FSSB fiber optik kablosunun yerinden oynamasıdır. Kartı tutarken, ana karttaki COP10A konektörlerindeki fiber kablolar gevşemiş veya fiber uç yüzeyleri kirlenmiş olabilir.

Ana karttaki her bir FSSB fiber bağlantısını inceleyin — her birinin tam olarak takılıp kilitlendiğini doğrulayın. Herhangi bir kirlilik görünüyorsa, fiber uç yüzeylerini kuru, tüy bırakmayan bir bezle temizleyin.

S4: A20B-8200-0849 bir 0i-F makinesinde kullanılabilir mi?

Hayır. 0i-D (A20B-8200 ana kart ailesi) ve 0i-F (farklı bir ana kart ailesi) farklı donanım mimarilerine sahip ayrı kontrol cihazı nesilleridir.

A20B-8200-0849 özellikle 0i-D nesli içindir. 0i-F, kendi ana kartını gerektirir ve bu kart 0i-D donanımıyla çapraz uyumlu değildir.

S5: A5 donanım revizyonu, tamir teknisyeni perspektifinden A1'den nasıl farklıdır?

İşlevsel açıdan hiçbir fark yoktur — A5, aynı yazılımı çalıştırır ve aynı çevre donanımıyla aynı şekilde arayüz oluşturur.

Fiziksel açıdan, bazı konektör konumları, bileşen yerleşimleri veya küçük kart düzeni detayları revizyonlar arasında farklılık gösterebilir, bu nedenle orijinal A1 kartından alınan kurulum fotoğrafları A5 kurulumu için tek referans olarak kullanılmamalıdır — A5 kartının kendisindeki fiziksel konektörlere ve etiketlerine bakın.

Parametre ve veri uyumluluğu tamdır: A1'i A5 ile değiştirirken makine parametrelerinde herhangi bir değişiklik gerekmez.
