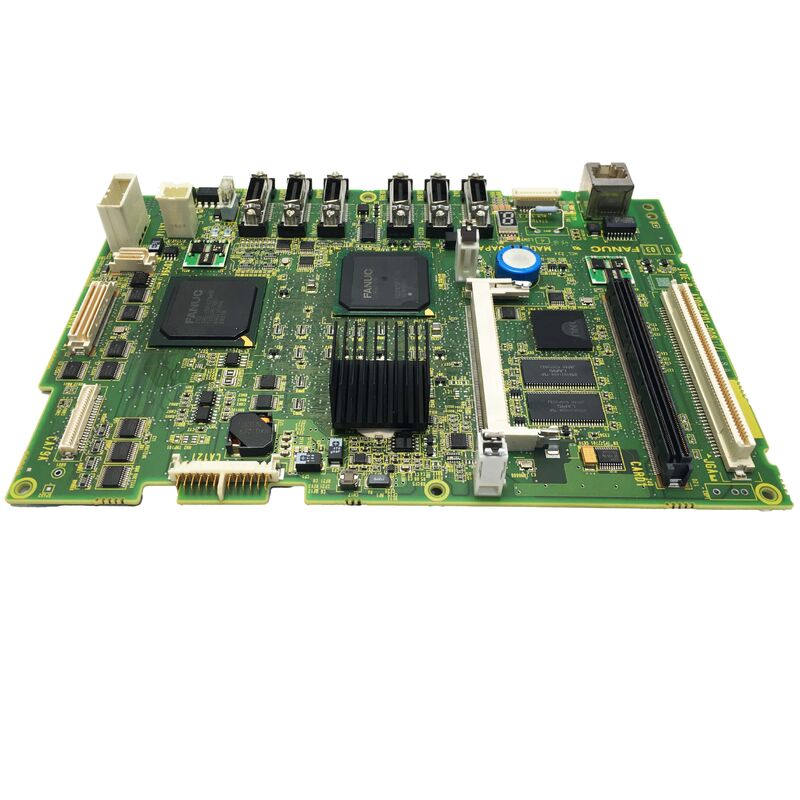

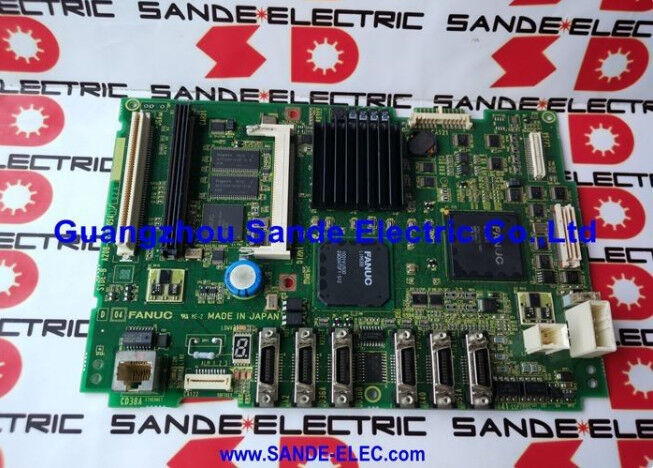

FANUC A20B-8201-0081 , orta ve kompakt takım tezgahı pazarına dijital servo kontrol, yüksek hızlı blok işleme ve gelişmiş interpolasyon yetenekleri getirmek için FANUC tarafından tanıtılan FANUC Seri 0i-D için ana baskılı devre kartıdır.0i-D, FSSB servo iletişim bant genişliğinde, yüksek hızlı kalıp ve kalıp kesimi için daha hızlı blok işlemede, daha iyi iş mili senkronizasyonunda ve kompakt CNC tornalar ve işleme merkezlerinin alan kısıtlamalarına uyacak şekilde boyutlandırılmış bir kontrolcüye entegre edilmiş güvenlik fonksiyonlarında iyileştirmeler getirerek 0i-C'nin bir nesil ötesine geçti.

A20B-8201 kart ailesi, FANUC'un modüler tak-çalıştır mimarisinden (Seri 16/18 ve daha öncekilerde kullanılan) yüksek entegrasyon tasarımına doğru evrimini yansıtmaktadır.

Daha önceki nesil bir kontrolcü, fonksiyonları dört veya beş ayrı tak-çalıştır alt karta dağıtabilirken, A20B-8201-0081 çekirdek CPU'yu, FSSB servo veri yolu arayüzünü, iş mili seri iletişim kanalını, operatör paneli arayüzünü ve birden fazla G/Ç bağlantısını tek bir karta entegre eder — bileşen sayısını, potansiyel arıza noktalarının sayısını ve kontrolcü elektroniğinin kapladığı fiziksel alanı azaltır.

Seri 0i-D, kompakt takım tezgahı üreticileri için 2010'ların belirleyici CNC'si olarak geniş çapta tanınmaktadır — yetenek, kompaktlık ve maliyet etkinliğinin birleşimi, onu Asya'da ve giderek artan bir şekilde Avrupa ve Kuzey Amerika'da CNC tornalar ve 3 eksenli işleme merkezleri için baskın seçim haline getirmiştir.

0i-D makinelerinin kurulu tabanı buna bağlı olarak büyüktür, bu da kurulu makineler yaşlandıkça ve bakım gerektirdikçe A20B-8201-0081 kartları için sürekli bir talep oluşturur.

Anahtar Özellikler

Parametre

0i-D'nin 0i-C'ye göre iyileştirmeleri, takım tezgahı üreticileri için en önemli üç alana odaklanmıştır: servo performansı, program işleme hızı ve güvenlik.

FSSB servo performansı:

0i-D'deki FSSB servo veri yolu, 0i-C'den daha hızlı bir iletişim döngüsünde çalışır — servo komut yenileme hızı daha yüksektir, bu da daha sıkı konum döngüsü kapanmasına ve yüksek besleme hızlarında daha iyi takip performansına olanak tanır.Yüksek hızlarda karmaşık konturları kesen takım tezgahları için bu, daha yumuşak yüzey kalitesi ve makinenin hareketler arasında yavaşlayıp yeniden hızlandığı köşe geçişlerinde daha iyi doğruluk anlamına gelir.

Program işleme:

A20B-8201-0081 kartı aracılığıyla erişilen 0i-D'nin CPU'su, öncülünden daha yüksek blok işleme hızları elde eder.Bu, CNC'nin eksenin programlanmış hareketlerden çıkıp anlık olarak beklemesini önlemeden dakikada binlerce bloğu okuması, kod çözmesi ve yürütmesi gereken birçok kısa segmentli hareket içeren yüksek hızlı işleme programları (tipik olarak 3D yüzey bitirme işlemlerinde) için geçerlidir.

Daha yüksek bir blok işleme hızı, bu "aç kalma" sorunu olmadan karmaşık konturlarda daha yüksek besleme hızlarına olanak tanır.

PMC ve güvenlik fonksiyonları:

Ana CPU kartı aracılığıyla takım tezgahı üreticisinin merdiven mantığını yürüten 0i-D'nin entegre PMC işlemcisi, geliştirilmiş tarama hızı ve daha fazla kullanılabilir PMC belleği içerir. Ek olarak, FANUC 0i-D neslinde güvenlik fonksiyon seçenekleri tanıttı — makine koruması açıkken tamamen ayrı bir güvenlik PLC'sine ihtiyaç duymadan güvenli azaltılmış hızda çalışmaya izin veren hız ve konum izleme fonksiyonları.A20B-8201-0081'in Değiştirilmesi — Kritik Hazırlık Adımları

Ana kart değişimi, herhangi bir CNC sistemindeki en yüksek riskli bakım prosedürüdür ve 0i-D de bir istisna değildir.

Devam etmeden önce yetersiz bir yedekten alınacak verilerin sonuçları, hangi verilerin kaybolduğuna ve yedek kopyaların olup olmadığına bağlı olarak, bir öğleden sonra parametre yeniden girişinden haftalarca süren makine yeniden yeterlilik testine kadar değişebilir.

Kart değişimi için makineyi kapatmadan önce, aşağıdaki veriler harici bir ortama (makinenin MDI ünitesinin desteklediğine bağlı olarak bellek kartı, USB veya RS-232C bağlantısı) yedeklenmelidir: tüm CNC parametreleri, CNC belleğinde saklanan tüm parça programları, PMC merdiven programı ve PMC parametreleri, tüm takım ofseti ve iş koordinat verileri ve özel makro programları veya kullanıcı tanımlı döngüler.

0i-D'nin bakım kılavuzu, her veri kategorisi için tam prosedürü sağlar.

0i-D sistemindeki, güç kapalıyken CNC belleğini canlı tutan SRAM yedekleme pili, prosedüre başlamadan önce kalan şarjı kontrol edilmelidir.

Tükenmeye yakın bir pil, kart değişimi için gereken kısa güç kesintisi sırasında bile veri kaybına neden olabilir.

A20B-8201-0081 yedek kartını taktıktan sonra, tüm yedeklenen veriler doğru sırada geri yüklenmelidir — önce parametreler (herhangi bir eksen hareketi öncesinde), ardından PMC verileri, ardından programlar ve ofsetler. Makine daha sonra ana konuma döndürülmeli ve üretime dönmeden önce eksen doğruluğu için doğrulanmalıdır.

SSS

S1: CNC açılıyor ancak bir sistem alarmında duruyor ve önyükleme ekranını geçemiyor. Bu bir ana kart arızası mı?

Önyükleme zamanı sistem alarmı birkaç kaynaktan kaynaklanabilir — mutlaka ana karttan değil. Öncelikle ana kartın yüzeyindeki LED tanılama ekranını kontrol edin: LED dizisi, önyükleme sırasında hangi alt sistemin kendi kendini testini başaramadığını belirten bir kod gösterir.

Bu aşamadaki yaygın kart dışı nedenler şunlardır: SRAM pili tükenmiş (bellek bozulması alarmına neden olur), FROM modülünde bir sağlama toplamı hatası var veya servo amplifikatörlere giden FSSB iletişim bağlantısı kurulamadı.

Kartın kendisinin arızalı olduğuna karar vermeden önce bu kontrolleri tüketin. LED dizisi bir işlemci veya dahili veri yolu alarmı gösteriyorsa, ana kart doğru yedek hedefidir.

S2: A20B-8201-0081, Seri 0i-C kontrolcüyü yükseltmek için kullanılabilir mi?

Hayır. A20B-8201-0081, özellikle 0i-D donanım platformları için tasarlanmıştır — şasi, arka panel konektör pin düzeni ve destekleyici donanım (güç kaynağı, eksen kartları, operatör paneli) 0i-C neslinden farklıdır. Yazılım mimarisi de farklıdır.

Bu iki nesil, ana kart düzeyinde çapraz uyumlu değildir.

S3: Yeni veya yenilenmiş olarak gelen yedek A20B-8201-0081'de hangi veriler saklanır?

Yeni veya yenilenmiş bir kart, ya boş bellekle (tam parametre ve program yüklemesi gerektirir) ya da genel bir FANUC fabrika varsayılan yapılandırmasıyla gelir. Her iki koşul da belirli makinenin yapılandırmasına uymamaktadır.

Tüm CNC parametreleri, seçenek kayıtları, PMC merdiveni ve program verileri, kartın çıkarılmasından önce yapılan yedekten yüklenmelidir.

Bu beklenir ve normaldir — kritik nokta, prosedür başlamadan önce eksiksiz ve güncel bir yedeğe sahip olmaktır.

S4: Makine C ekseni ve canlı takım tezgahına sahip bir CNC tornadır. A20B-8201-0081 bu yapılandırmayı destekliyor mu?

Evet. 0i-D, C ekseni (iş mili kontrollü bir CNC ekseni olarak), tornalarda Y ekseni ve çoklu iş mili konfigürasyonları dahil olmak üzere çok eksenli konfigürasyonları destekler, bu da sistemde kayıtlı yazılım seçeneklerine bağlıdır.

Bu seçenekler, ana kartta yüklü olan FROM yazılımında ve sistem için FANUC seçenek kaydında tanımlanır. Devam etmeden önce yedek kartın yazılım sürümünün ve seçenek kaydının orijinal sistemle eşleştiğini doğrulayın.

FANUC sistemlerindeki seçenek kayıtları donanım yapılandırmasına bağlıdır ve ana kart değişimi sonrasında yeniden kaydedilmelidir.

S5: A20B-8201-0081'i uygun ESD önlemleri olmadan elleçlemenin riski nedir?

Kart, elektrostatik deşarjlara karşı hassas olan birden fazla yüksek yoğunluklu CMOS entegre devre içerir.

ESD hasarı özellikle sinsi olabilir çünkü genellikle gizli arızalara neden olur — kart kurulumdan sonra çalışıyor gibi görünür, ancak hemen yok edilmeyen bileşenlerde gerilmiş birleşme kırılma voltajı nedeniyle haftalar veya aylar sonra erken arızalanır.

Her zaman topraklı bir bilek kayışı takarak ve ESD güvenli bir çalışma yüzeyinde kartı tutun, kartı kurulum anına kadar antistatik torbasında bırakın. Yedek kart, ihtiyaç duyulana kadar antistatik ambalajında saklanmalıdır.
