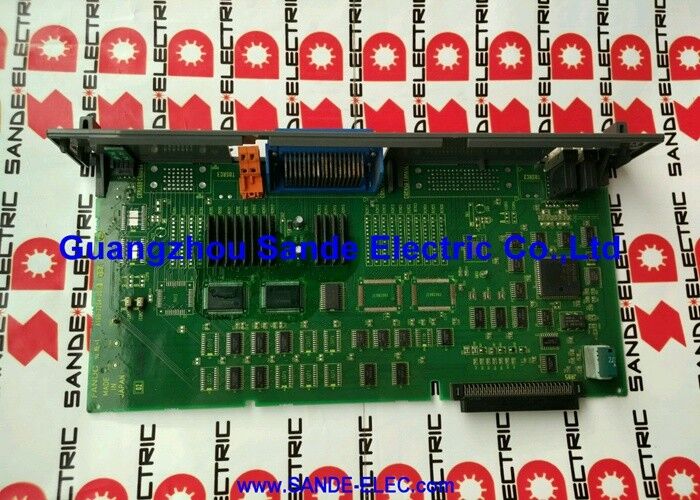

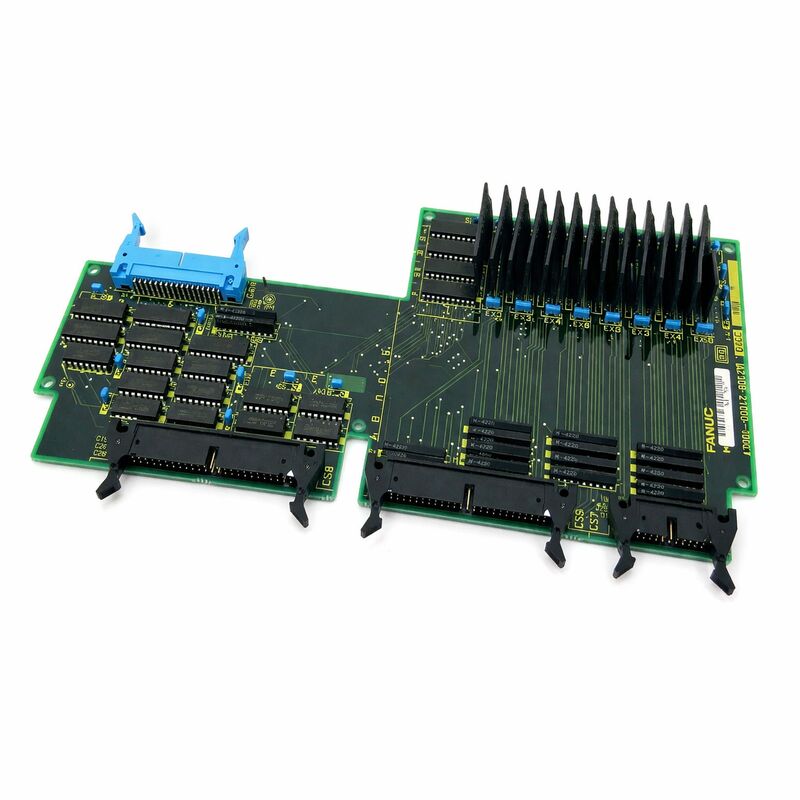

A20B-9001-0480 Fanuc PCB Kartı A20B90010480 A2OB-9OOI-O48O

FANUC A20B-9001-0480. 52/40 Dönüştürme Tipi Alt I/O PCB'si FANUC Serisi 16/18 CNC için Piggyback I/O Genişletme, DI/DO Kapasitesini Genişletir, Endüstriyel yedek parça

Genel bakış

BuFANUC A20B-9001-0480FANUC Serisi 16/18 CNC'nin I/O mimarisinde çok özel ve pratik bir rol oynar:bir makineye ayrı bir bağımsız I/O kartı veya ikinci bir denetleyici gerektirmeden daha fazla sinyal bağlantısı sağlar.

Alt I / O kartı, mevcut birincil I / O kartına doğrudan bağlanır ve kendi sinyal terminallerini eklerken birincil kartın CNC'ye otobüs bağlantısını paylaşır.

Sonuç, kompakt,Tek bir birincil I/O kartının kapasitesi bir makinenin tüm giriş ve çıkışları için yetersiz olduğunda, makine alet üreticilerinin dahil ettiği maliyetli I/O genişlemesi.

Bazen I/O genişlemesinin neden gerekli olduğunu anlamak, makine aracının I/O'nun nasıl dağıtıldığını bilmeyi gerektirir.

The PMC (Programmable Machine Controller) in a FANUC CNC executes the machine-specific ladder logic that controls every machine function except the actual axis and spindle motion — ATC tool selection and clamping, palet değiştirme, soğutma sıvısı açma / kapatma, çip taşıyıcı, kapı kilitleri, yağlama sistemi, iş parçasının sıkıştırılması, kuyruğu konumlandırma, sabit duraklamalar, hidrolik valf çalıştırma,ve sayısız diğer işlevler.

Bu fonksiyonların her biri I/O sinyalleri üretir ve tüketir: bir kapının açık bir sınırı ve kapalı bir sınırı vardır (2 giriş),bir hidrolik sıkıştırıcıda solenoid komutu (1 çıkış) ve onaylanmış/sıkıştırılmamış sınır anahtarları (2 giriş) bulunur, bir alet dergisinde her dergi konum sensörü için bir sinyal olabilir (büyük dergilerde 60+ giriş kadar).Bunları tam donanımlı bir işleme merkezinde toplayın ve toplam I / O sayımı tek bir 104/80 kartının sağladığını kolayca aşar..

Ana Özellikler

Lavabo Türü Çıktısı Makine Kablolama için Anlamı

FANUC'un I/O terminolojisinde "sink tipi", çıkış transistörlerinin çıkış terminalini aktif olduğunda 0V common rail'e kadar çektiği anlamına gelir (mantık 1).

Dış aygıt ̇ bir solenoid valfi, bir röle bobini, bir gösterge lambası ̇ pozitif besleme rayı (+ 24VDC) ve çıkış terminalı arasında bağlanır.+24V'den akım akışları cihazdan çıkış terminaline, sink transistörü 0V'ye aktarır.

Bu lavabo (NPN) topolojisi, Asya CNC makinelerinde ve Japon endüstriyel ekipmanlarında yaygın olarak kullanılmaktadır.FANUC ile uyumlu sistemler için tasarlanmış pilot lambalar 24VDC ve lavabo çıkışı arasında herhangi bir ek bileşen olmadan bağlanır..

Belirli bir makine aracı için makine kablolama diyagramı, hangi çıkış adreslerinin I/O kartının konektörlerinde hangi fiziksel çıkış terminallerine karşılık geldiğini gösterir.ve hangi harici cihazlar her bir terminalle kablolu.

The A20B-9001-0480's 40 sink outputs follow the same electrical characteristics as the primary I/O board's outputs — designed for the 24VDC machine tool control voltage standard and capable of handling the inductive loads (solenoid valve coils, röle bobinleri) makine alet elektrik sistemlerinde standart olan.

Kurulum konumu ve birincil I/O panosu ilişkisi

FANUC Serisi 16/18 CNC rafında, birincil I/O kartı belirlenmiş bir yuva işgal eder.

A20B-9001-0480 alt I/O kartı, özel bir genişleme bağlantısı aracılığıyla doğrudan birincil kartla bağlanır.CNC'nin PMC ile iletişim kurmak için bu kartın raf bağlantısını kullanmak.

The PMC ladder programme accesses the sub I/O board's inputs and outputs through specific G-address (outputs from PMC) and F-address (inputs to PMC) ranges that are assigned to the sub board's signals in the I/O board's address mapping.

The machine tool builder defines this address mapping in the PMC parameters when the machine is built — the A20B-9001-0480's signals appear to the PMC ladder as additional DI/DO addresses beyond those of the primary board.

A20B-9001-0480'i değiştirirken, yedek kartın fiziksel montajı yukarıdakiların tersidir: ana kartın genişleme konektörüne bağlayın,mekanik olarak sabitleyin (taş tipik olarak birincil tahtanın desteklerine veya çıkışlarına sabitlenir), I/O kablolarını alt kartın terminal şeritlerine veya konektörüne yeniden bağlayın ve PMC teşhis ekranındaki sinyalleri kontrol ederek PMC I/O adres işlemini doğrulayın.

PMC Teşhis Ekranı Hata İzolasyonu için İlk Araç

A20B-9001-0480'den kaynaklanan bir sinyalin arızalı olduğundan şüphelenildiğinde, bir komuta yanıt vermeyen bir makine fonksiyonu,Fiziksel sensör durumunu yansıtmayan bir giriş. İlk teşhis adımı CNC'nin PMC teşhis ekranıdır..

MDI paneli üzerinden erişilebilir, teşhis ekranı her PMC adresinin gerçek zamanlı durumunu gösterir,alt kartın sinyallerine karşılık gelen G adresleri (komut edilen çıkışlar) ve F adresleri (alınan girişler) dahil olmak üzere.

Komut edilen bir çıkış aktif ise (G adres bit = 1), ancak fiziksel çıkış terminalı bir multimetre ile ölçüldüğünde 24V göstermezse, hata alt kartın çıkış transistöründe,terminalden aygıtın kablolarına, veya cihazın kendisinde.

Eğer bir giriş adresi (F-address bit) fiziksel sensör durumunu yansıtmıyorsa (sensör aktif ama bit = 0, ya da sensör aktif değil ama bit = 1), hata alt kartın giriş devresinde,Giriş kablolamaYa da sensör.

Bu sistematik sinyal izleme yaklaşımı, A20B-9001-0480'in kendisinin arızalı olup olmadığını veya hatanın dış kablolarda ve ona bağlı cihazlarda olup olmadığını hızla izole eder.

Sık Sorulan Sorular

S1: A20B-9001-0480 her zaman mevcut mu, yoksa 16/18 Serisi I/O sistemine isteğe bağlı bir ek mi?

Birincil I/O kartı bağımsız olarak çalışır.ve A20B-9001-0480 yalnızca makine alet üreticisinin birincil kartın 104/80 DI/DO kapasitesinin makinenin I/O gereksinimleri için yetersiz olduğunu belirlediği zaman kurulur..

Bazı 16/18 Serisi makinelerinde alt kart fabrikadan monte edilmiştir; diğerleri değil.

Alt kartın belirli bir makine içinde olup olmadığı, I/O kartı montajını fiziksel olarak incelemek veya makinenin elektrik belgelerine başvurarak doğrulanır.

PMC merdiveninin, PMC'ye atanan herhangi bir adres için alarm veya yanlış I/O davranışı göstereceğini beklediği zaman, alt kartı monte edilmeden çalışan bir makine.

S2: A20B-9001-0480'i değiştirdikten sonra makinenin bazı fonksiyonları hala çalışmıyor.

Değiştirme kartının düzgün bir şekilde yerleştirildiğini ve birincil I / O kartının genişleme konektörüne bağlandığını kontrol edin. Kısmi bir bağlantı bazı sinyallerin çalışmasına ve diğerlerinin başarısız olmasına neden olur.Sonra alt kartın I / O terminallerinde tüm kablo yeniden bağlantı kontrol.

Belirli giriş ve çıkış adreslerinin yanlış durumları gösterdiğini doğrulamak için PMC teşhis ekranını kullanın, ardından terminalden cihaza kablolama yoluyla bu spesifik sinyalleri izleyin.

Makinenin I / O listesine karşı sistematik bir adres kontrolü (genellikle makinenin elektrik belgelerinde) sorunun paneldeki mi yoksa kablo dışındaki mi olduğunu doğruluyor.

S3: A20B-9001-0480 FANUC Serisi 0 veya 21 CNC sistemleri ile kullanılabilir mi?

A20B-9001-0480 FANUC Serisi 16/18 CNC sistemleri için belirtilmiştir.0i) bu sistemlerin birincil I/O kartlarının aynı genişleme konektörüne sahip olup olmadıklarına ve PMC adres haritasının uyumlu olup olmadığına bağlıdır.. Nesiller arası uyumluluğu varsaymayın. sipariş vermeden veya yüklemeden önce belirli makinenin donanım belgesine ve CNC neslinin donanım kılavuzuna karşı onaylayın.

S4: Alt I/O kartının "sink tipi" çıkışları vardır. Bu çıkışlara kaynak tipi (PNP) cihazlar bağlanabilir mi?

Dökme tipi çıkışlar, 24VDC pozitif güç yükleri (solenoid valf bobinleri, +24V'ye bağlı röle bobinleri) ile akım çökme işlemi için tasarlanmıştır.Kaynak tipi (PNP) sensörler veya diğer kaynak tipi cihazlar, röle veya arabirim devresi olmadan doğrudan lavabo tipi çıkış terminallerini değiştiremez veya bağlayamaz..

Alan aygıtlarını bağlarken aygıtın kablolama topolojisinin (+V'ye bağlı yük veya 0V'ye bağlı yük) çıkış türüyle (uçak veya kaynak) eşleştiğini kontrol edin.

Giriş kanalları için benzer değerlendirmeler geçerlidir A20B-9001-0480'in giriş devreleri, 16/18 Serisi bağlantı el kitabında belgelendiği gibi belirli giriş sinyali voltajı ve topolojisi için tasarlanmıştır.

S5: A20B-9001-0480'de saklanan ve değiştirilmeden önce yedeklenmesi gereken herhangi bir CNC verisi var mı?

A20B-9001-0480 tamamen elektrikli bir sinyal arayüz kartıdır ∙ I/O transistörleri, giriş optocouplerleri, sinyal koşullama devreleri ve alan kablolama için fiziksel bağlantılar içerir.ama makine parametrelerini saklamaz., PMC merdiven programları veya yapılandırma verileri.

Tüm PMC verileri, I / O kartının değiştirilmesinden etkilenmeyen, CNC denetleyicisinin FROM / SRAM bellek modüllerinde bulunur.
