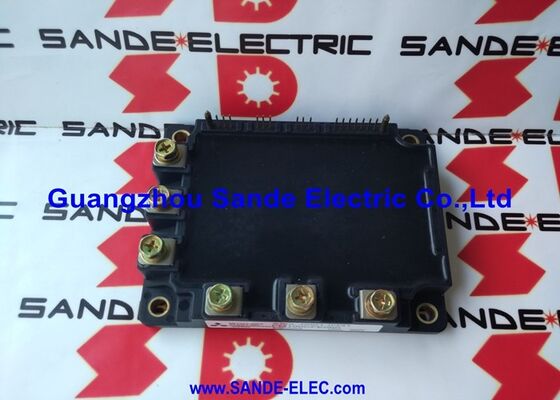

A50L-0001-0327 6MBP50RTA060-01 Fanuc IGBT MODUL A50L00010327 6MBP50RTA06001 A5OL-OOOI-O327 6MBP5ORTAO6O-OI

A50L-0001-0327 | FANUC Fuji IGBT-IPM Güç Bloğu — 50A / 600V / 16-Pin / 6MBP50RTA060 / CNC Servo Sürücü Yedek

IGBT-IPM Güç Bloğu — A50L-0001-0327 Nedir?

A50L-0001-0327, FANUC'un 50A / 600V sınıfındaki Fuji Electric IGBT Akıllı Güç Modülü (IPM) için kullandığı tanımlamadır; FANUC AC servo ve iş mili tahrik ünitelerinde güç dönüştürme elemanı olarak kullanılır.

Modül, FANUC tarafından sürücü ünitesinin dahili soğutucusuna monte edilen bağımsız bir güç anahtarlama düzeneği olan "Güç Bloğu" olarak kataloglanmıştır. Sürücü kasası içinde A50L-0001-0327, invertör anahtarlama fonksiyonunun tamamını gerçekleştirir: sürücünün kontrol elektroniklerinden PWM geçit komutlarını alır ve bağlı AC motoru çalıştıran değişken frekanslı üç fazlı çıkışı üretir.

Temel Özellikler

Akıllı Güç Modülü (IPM) — Yerleşik Koruma

"IPM" tanımı A50L-0001-0327'yi pasif bir IGBT transistör dizisinden daha fazlası olarak tanımlar. Akıllı Güç Modülü şunları entegre eder:

Kapı tahrik elektroniği:Yerleşik geçit sürücüsü devresi, harici IGBT geçit sürücüsü bileşenlerine olan ihtiyacı ortadan kaldırır; 16 pinli arayüz, mantık düzeyindeki PWM sinyallerini doğrudan kabul eder.

Aşırı akım koruması:Dahili akım algılama, aşırı akım koşullarını (motor kısa devreleri, sargı arızaları) tespit eder ve arıza akımı transistör bağlantı noktalarına zarar vermeden önce mikrosaniyeler içinde IGBT geçitlerini kapatır.

Aşırı sıcaklık koruması:Modül içindeki bir sıcaklık sensörü, yarı iletken bağlantı sıcaklığı maksimuma yaklaştığında bir koruma sinyali oluşturarak yetersiz soğutma veya aşırı yükten kaynaklanan termal hasarı önler.

Kısa devre koruması:Desatürasyon tespiti, IGBT'leri kısa devre dayanım süresi içinde kapatarak modülü çıkış kısa devreleri sırasında bozulmaya karşı korur.

Uygulamalar — FANUC Servo ve İş Mili Tahrik Sistemleri

A50L-0001-0327, servo ve iş mili sürücü ürün yelpazesindeki FANUC sürücü ünitelerine takılıdır:

FANUC Alpha serisi servo amplifikatörler:Alpha servo modülleri (A06B-6079, A06B-6080, A06B-6096 serisi ve ilgili) — 50A IPM modülleri, hassas işleme operasyonları için orta aralıkta tork çıkışı gerektiren servo eksenleri çalıştırır.

FANUC AC iş mili amplifikatörleri:6044, 6062, 6063 serisi ve ilgili amplifikatör ailelerindeki iş mili tahrik üniteleri - 50A derecesi, orta güç sınıfındaki işleme merkezlerine yönelik iş mili tahriklerini kapsar.

FANUC Beta servo üniteleri:Bazı Beta servo amplifikatör konfigürasyonları 50A / 600V sınıfındaki IPM modüllerini kullanır.

SSS

S1: Hangi FANUC sürücü alarmı A50L-0001-0327 IPM modülü arızasını gösterir?

FANUC Alarm 12 (veya belirli eksenler için Alarm 12.1, 12.2 vb.), bir IPM veya transistör modülü arızasını belirtir — genellikle sürücü etkinleştirme veya motor çalışması sırasında IPM'nin dahili koruması tetiklendiğinde (aşırı akım, aşırı sıcaklık veya kısa devre) oluşturulur. Motor ve kablolama arızaları giderildikten sonra IPM modülü değiştirilecek birincil güç aşaması bileşenidir.

S2: A50L-0001-0327'nin 16 pinli arayüzü sürücü devre kartına nasıl bağlanır?

IPM güç bloğunun 16 pinli arayüzü, sürücünün sinyal kartına bir eşleşen konnektör (tipik olarak doğrudan modülün sinyal pinleriyle eşleşen PCB montajlı 16 pinli soket) aracılığıyla bağlanır. Güç terminalleri (DC bara pozitif, DC bara negatif, üç fazlı motor çıkışı U/V/W) sürücünün baralarına veya kalın kablolara bağlanır. Hiçbir harici kapı sürücüsü bileşeni gerekmez; 16 pinli arayüz tüm PWM komut sinyallerini, koruma çıkışlarını ve güç kaynağı bağlantılarını yönetir.

S3: A50L-0001-0327 doğrudan eşdeğer Fuji 6MBP50RTA060-01 ile değiştirilebilir mi?

A50L-0001-0327, çekirdek modülü olarak Fuji 6MBP50RTA060-01'i (veya -AF-51 varyantını) kullanır. Deneyimli sürücü mühendisleri, Fuji modülü boyutlarının, pin düzeninin ve teknik özelliklerinin A50L-0001-0327 uygulamasıyla eşleştiğini doğruladı. Üretim tahriki bakımı için FANUC kataloglu A50L-0001-0327 tanımının kullanılması, spesifikasyonun tam olarak sağlanmasını sağlar.

S4: A50L-0001-0327 kurulumu için hangi termal gereksinimler geçerlidir?

Güç bloğunun taban plakası, termal arayüz bileşiğine sahip düz, temiz bir soğutucu yüzeyine temas etmelidir. Montaj vidalarını FANUC sürücü bakım kılavuzundaki tork spesifikasyonuna uygulayın. 50A sürekli çalışmada IPM önemli miktarda ısı üretir; yetersiz termal temas, bağlantı sıcaklığını artırır ve modülün ömrünü kısaltır. Modül değişiminin ardından yeniden devreye almadan önce sürücünün soğutma fanının çalışır durumda olduğundan ve ısı emici kanatçıklarının temiz olduğundan emin olun.

S5: A50L-0001-0327'nin (0,56 lbs) ağırlığının önemi nedir?

0,56 lbs ağırlık, 50A / 600V altılı paket IPM modülünün fiziksel boyutunu ve bakır/alüminyum içeriğini yansıtır; daha küçük tek eksenli modüllerden daha ağır, daha büyük 75A ve daha yüksek akımlı modüllerden daha hafiftir. Ağırlık tutarlılığı, yedek parçalar alınırken doğru modül spesifikasyonunun doğrulandığını gösterir.
