FANUC A860-0300-T001 Darbeler Kodlayıcısı FANUC DC Servo Motorları için 2000 PPR Devamlı Kodlayıcı

1980'li ve 1990'lı yılların başlarından kalma bazı CNC makineleri bugün hala parça üretmektedir.FANUC A860-0300-T001FANUC DC servo motor serisine monte edilen 2000 impulslu artışsal impuls kodlayıcısı tam olarak bu tür bir parçadır.

Bu, FANUC'un ilk nesil DC fırçalı servo motorları için fabrikaya monte edilmiş geri bildirim cihazıdır ve bu makineleri üretimde tutan bakım ekipleri için doğru yedek birim olarak kalmaktadır..

Bu Kodlayıcı Ne Yapıyor?

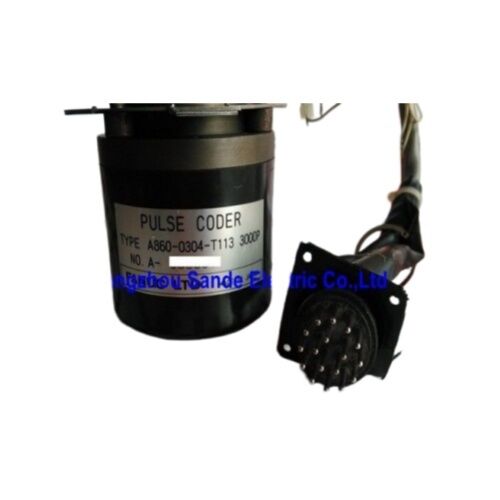

A860-0300-T001 bir2000 PPR eklentisel nabız kodlayıcısıFANUC DC servo motorlarının arkasına monte edilen ve sürekli konum ve hız geri bildirimi sağlamak için doğrudan motor şaftına bağlanan CNC kontrolörüne.A ve B kanalları boyunca 000 dürtü, artı Z kanalı üzerinde tek bir referans darbeleri FANUC'un 3 ve 6 serisi CNC kumandalarının alması için tasarlanan RS-422 standart diferansiyel çıkış biçimi.

İşleyen bir nabız kodlayıcısı olmadan, FANUC servo sürücüsünün kapanması gereken bir konum döngüsü yoktur.Bir A860-0300-T001 yıpranmış veya hasarlı değiştirmek tipik olarak bir hata DC servo eksenini geri yüklemek için en hızlı yoldur.

Teknik özellikler

DC Servo Motor Dönemi Bu Parçanın Yaşadığı Yer

FANUC, DC servo motor hattını 1970'lerin sonlarında tanıttı ve AC servo sistemlerine geçmeden önce 1980'lerden 1990'ların başlarına kadar üretti.Bu motorlar, farklı siyah ve sarı kapalı evler ve model isimleriyle tanımlanır.5M, 10M, 20M ve 30M.FANUC kontrolü altındaki bir nesil işleme merkezlerine, freze makinelerine ve dünya çapındaki işyerlerinde ve bakım tesislerinde hala aktif olarak kullanılan tornalara monte edildi.

A860-0300-T001, bu motorlar için standart bir atım kodlayıcısıydı.ve servo amplifier ile iletişim 20-29P konektöründe sonlanan bir kalkanlı kablo aracılığıylaA, B ve Z diferansiyel kanal çiftleri konum verilerini taşır.OH1 ve OH2 pinleri motor statör sıcaklığını izler ve sargıların aşırı ısınmasından önce tahrik seviyesinde termal bir kapanma tetikleyebilir.

2000 PPR Çıkışını Anlamak

A ve B kanallarında devrim başına 2.000 darbelerle,FANUC kontrol sistemi, impuls başına bir devrimin 1/2000'sini elde edebilir ve kare sayım (her iki kanalın yükselen ve düşen kenarları), kontrol düzeyinde devrim başına 8.000 sayıya ulaşabilir.çapraz kaydırma konumlandırması bu çözünürlük FANUC 3 ve 6 kontrol aileleri tarafından talep edilen topuz tornavidaları ve konumlandırma toleranslarıyla iyi bir şekilde eşleşti.

BuZ kanalıher devrim başına bir referans darbesini çıkartır, bu da CNC denetleyicisi tarafından her bir eksen için kesin, tekrarlanabilir mekanik bir referans noktası belirlemek için ızgara kaydırma yönlendirmesi sırasında kullanılır.Makine yeniden başlatıldığında güvenilir bir yerleştirme doğruluğu için tutarlı bir Z darbesi kritiktir..

Farklılık RS-422 Çıktısı Kablolama için Ne Anlama Gelir

A860-0300-T001 tüm sinyalleriFarklılık çiftleriBu farklılık mimarisi, kablolar üzerinde güçlü bir gürültü reddedilmesini sağlar.bir CNC makine dolabının elektrikli gürültülü iç kısmına uygun hale getirirServo güçlendirici ucundaki alıcı iki hattı çıkarır, bu da sinyali güçlendirir ve kablo boyunca alınan herhangi bir ortak mod gürültüsünü iptal eder.

Herhangi bir sonradan veya üçüncü taraf sürücü uygulaması için, tamamlayıcı çiftler (A-, B-,Z−) alıcı sürücü sadece tek uçlu giriş kabul ederse bağlantısız bırakılabilir. Ancak bu, diferansiyel sinyallemenin sağladığı gürültü bağışıklığı avantajını kaybeder..

A860-0300 Serisi ️ Doğru Variantı Seçmek

A860-0300 serisi aynı fiziksel form faktöründe üç atım sayısını kapsar:

• A860-0300-T001- 2 bin atış
• A860-0300-T002Çapırma başına 2500 darbeler
• A860-0300-T003Dönüş başına 3000 darbeler

Belirli bir motor için doğru varyant, kişisel tercihe göre değil, orijinal motor konfigürasyonuna göre belirlenir.Belirli bir nabız sayısını bekleyen bir CNC ile nabız kodlayıcısı çözünürlüklerini karıştırmak, eksen ölçekleme hatalarına veya parametrelerle ilgili hatalara neden olurHer zaman motorun veya bakım kayıtlarındaki orijinal parça numarasına eşleştirin.

Bu Kodlayıcı Desteklediği Uygulamalar

CNC freze makineleri1980'lerin jenerasyonundan FANUC kontrolü dikey ve yatay işleme merkezlerinde X, Y ve Z eksenlerinin konumlandırılması

CNC Dönüştürme MerkezleriFANUC kontrolü altındaki servo sürücüleri kullanarak FANUC kontrolü altındaki servo dönüşümlerinde Z ve X ekseni servo geri bildirimleri

Jig Boring MakineleriDÖ servo sistemlerinin standart olduğu yüksek doğruluklu sondaj uygulamalarında hassas konumlandırma

Transfer hatlarıOtomobil ve ağır üretim ortamlarında FANUC DC servo teknolojisi üzerine inşa edilen çok istasyonlu transfer makineleri

Sonrası Projeler5V diferansiyel RS-422 kare kodlayıcı girişi kabul eden üçüncü taraf servo sistemleri ve artan kontrol cihazları, genellikle bu darbe kodlayıcı çıktısı sinyalleri ile çalışabilir.

Sık Sorulan Sorular

S1: A860-0300-T001 mutlak mı yoksa artan bir kodlayıcı mı?

Bu birEkranlı kodlayıcıÇubuk dönerken konum darbelerini üretir, ancak güç çıkarıldığında mutlak konum verilerini tutmaz.FANUC CNC denetleyici, her makine başlatmasında ana sınır anahtarı ile birlikte Z (markacı) darbesini kullanarak, eşlik sırasında eksen referans konumunu yeniden oluşturur.

S2: Hangi FANUC DC servo motorları A860-0300-T001'i kullanıyor?

Bu nabız kodlayıcısı fabrikaya monte edilmiş.FANUC DC servomotor serisiA06B serisi parça numaraları ile tanımlanan 5M, 10M, 20M, 30M ve 30M-2K modelleri, FANUC'un daha sonraki AC servo motor ailelerinden farklı olan ilk nesil fırçalı DC servo motorlardır.Eğer motorunuzda A06B-06xx tip numarası ve DC adı varsa, A860-0300-T001 muhtemelen doğru kodlayıcıdır.

S3: Hangi CNC kumandaları bu darbe kodlayıcısıyla uyumludur?

A860-0300-T001FANUC CNC Sistemi 3 ve Sistemi 6Kontrolörler, o dönemde FANUC DC servo sürücüleriyle eşleştirilen birincil CNC platformlarıydı. 5V diferansiyel RS-422 çıkışı standart bir formattır,ve birçok modern servo sürücü ve farklılık kare kodlayıcı sinyallerini kabul eden retrofit denetleyicileri ile arayüz olabilir.

S4: A860-0300-T001, T002 ve T003 arasındaki fark nedir?

Üçü de aynı fiziksel korpusdaki 5V diferansiyel artışsal darbe kodlayıcılarıdır ve sadece çözünürlükte farklılık gösterir:T001 = 2000 PPR, T002 = 2,500 PPR ve T003 = 3,000 PPR. The correct variant is determined by the original motor and control configuration — substituting a different resolution will cause axis position scaling errors unless drive and control parameters are recalculated to match.

S5: A860-0300-T001 arızalanırsa tamir edilebilir mi?

Evet, FANUC impuls kodlayıcılarıyla tanışan uzman tamir servisleri, yıpranmış rulmanları değiştirerek, optik disk montajını onararak ve hasarlı konektör perdelerini yeniden lehimleyerek arızalı birimleri onarabilir.Bu parça artık üretilmediği için, onarım genellikle test edilmiş veya yeni eski stok ünitelerinin kaynağıyla birlikte en pratik yoldur.Tamir edilen birim, tekrar hizmete alınmadan önce bilinen iyi bir motora karşı işlevsel olarak test edilmelidir..
