A860-0346-T001 FANUC Nabız Kodlayıcısı A8600346T001 A860-0346-T001

Fanuc A860-0346-T001

Genel bakış

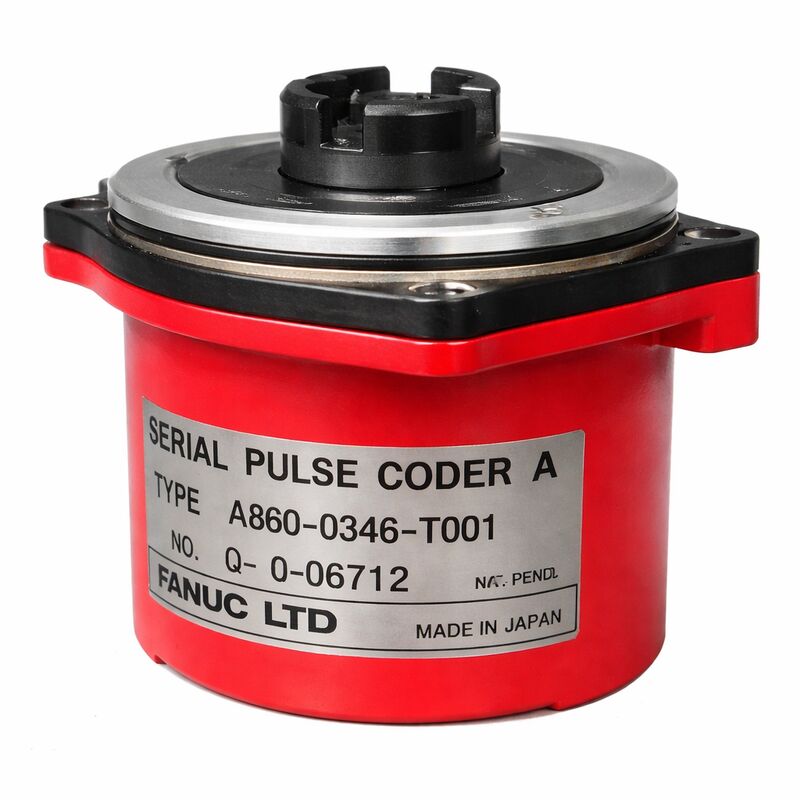

BuFanuc A860-0346-T001A860-0346 Seri Puls Kodlayıcısı A ailesinin en eski ve en temel varyantıdır.

Aynı kırmızı plastik kapağı taşıyor, 40.000 ppr mutlak Seri A geri bildirim mimarisi ve A860-0346 kodlayıcı yelpazesinin tüm üyelerini karakterize eden motorlu biçim faktörü,ama kablo bağlantı noktasında D-Sub bağlantı konfigürasyonu ile ayırt edilir.

Bu D-Sub arayüzü, bu varyantın belirtildiği alet makinelerinin ve kablolama tesisatlarının bağlantı standardını yansıtır.

Bu kodlayıcı için Fanuc'un belgeselindeki "Alfa olmayan" işareti önemli bir bağlamdır.

Alfa olmayan, bu kodlayıcının alfa servo motoru yelpazesinin tanıtımından önceki alfa öncesi nesline ait olduğu anlamına gelir.

S serisi motorları ve bu kodlayıcı olan bir makineyle karşılaşan bakım mühendisleri için, "Alfa olmayan" etiketi sistem jenerasyonu tanımlayıcısıdır: hangi amplifikatörleri, CNC kumandalarını,ve hizmet prosedürleri uygulanır, ve hangi modern alfa veya beta serisi kodlayıcılar bu kurulumla uyumlu değil.

Ürün serisi tanımı A860-0346, S-serisi motor jenerasyonu için Serial Pulse Coder A çeşitlerinin tümünü kapsar.

Bu seride, the T001 is the foundational variant — the original form from which other T-suffix variants evolved as Fanuc adapted the connector style and mechanical details for different motor body sizes and machine builder specifications.

S serisi motorlu CNC alet makinelerinin ilk üretim sürümlerinden T001 kodlayıcıları ile inşa edilen makineler, muhtemelen bugün hala bu özel parça numarasının gerekli olduğu makinelerdir.

Ana Özellikler

Fanuc Kodlayıcı Tarihindeki Alfa olmayan Ürün Konumlandırması

Fanuc'un kodlayıcı nesilleri destekledikleri motor nesillerini takip eder: en eski DC ve AC servo motorları için geleneksel darbe kodlayıcıları (artısal, A860-0300 serisi);S seri AC motorlar için Seri Pulse Coder A (A860-0346 serisi)Alfa motorlar için alfa serisi kodlayıcıları (A860-0360, A860-0370 aileleri) ve mevcut nesil için alfa i / beta i serisi kodlayıcıları (A860-2000 ve A860-2020 aileleri).

A860-0346-T001, bu evrimin Seri A aşamasında yer alıyor. Fanuc'un çiğ impuls trenlerinden seri iletişime geçtiği nesil.S serisi motor tasarımından tanıdık gelen kırmızı şapka evini hala kullanırken.

A860-0346-T001 kodlayıcıları ile donatılmış makineler, günümüzün büyük hacimli işleme merkezlerinin çoğunun ilk kez kurulduğu bir dönemde üretildi.

That these machines remain in production decades later speaks to the durability of the underlying motor and mechanical structure — but it also means the encoders on those motors are well into their service life, ve A860-0346-T001 gibi yedek parçalar bu üretken varlıkları çalıştırmak için gereklidir.

D-Sub Bağlantısı ¢ Kablo Arayüzü Kontubu

A860-0346-T001 üzerindeki D-Sub konektörü, yuvarlak MS tarzı veya diğer konektör türlerini kullanan daha sonraki A860-0346 varyantlarından ayırt eder.D-Sub konektörleri, sanayi elektroniklerinde ve CNC makinelerinin kablolamalarında yaygındı., doğru bir şekilde eşleştirildiğinde iyi bir temas koruması ile güvenilir, yaygın olarak kullanılabilir bir bağlantı standardı sağlar.

T001 kodlayıcıları ile inşa edilen bir makinenin mevcut kablosu, kodlayıcı ucundaki eşleşen bir D-Sub konektöründe sona erecektir.Farklı bir bağlantı tipiyle farklı bir T takmacasının kullanılması, kabloyu uyarlamayı gerektirecektir..

Değiştirme T001 kodlayıcılarını satın alırken, D-Sub konektörünün değişim ünitesinde bulunup hasar görmediğini doğrulayın.

Bağlantı hasarları ️ bükülmüş iğneler, kırık koruma klemleri veya temas boşluklarındaki kirlilik ️ sonrası pazarda kaba bir şekilde işlenmenin yaygın bir sonucudur ve kurulumdan önce denetlenmelidir.

Sık Sorulan Sorular

S1: A860-0346-T001'i aynı aile içindeki T041 ve T101'den ayıran nedir?

Üçü de aynı kırmızı şapka ve Serial A iletişim protokolü ile 40,000 ppr Serial Pulse Coder A mutlak kodlayıcılar.

T001, D-Sub konektörü olan temel varyanttır; T041 ve T101 varyantları farklı konektör türleri kullanır ve belirli motor modeli uyumluluk aralığına sahiptir.

T101 özellikle 0S ile 30S motorları için onaylanmıştır; T001 ilk S serisi motor çıkışlarına uyan orijinal varyanttır.

These mechanical and connector differences mean the three variants are not directly interchangeable without first confirming that the connector and mounting dimensions of the replacement match the original installation.

S2: Ürün "Alfa olmayan" olarak tanımlanmıştır. Bu, hangi CNC ile uyumlu olduğunu etkiler mi?

Evet. "Alfa olmayan" bu kodlayıcının S-seri motor nesline ait olduğunu gösteriyor ve onunla iletişim kuran CNC'ler Serial Pulse Coder A arayüz kartı ile donatılmış olanlardır:Özellikle Zero serisi (0-C) için Fanuc dijital servo kontrol sistemleri, 0-D) ve 16/18/21 Model A denetimleri.

Alfa serisi motorlar farklı bir seri protokol üzerinde iletişim kuran alfa kodlayıcıları kullanır. Alfa i motorlar daha da gelişmiş bir seri protokol kullanır.

Alfa serisi geri bildirim için tasarlanmış bir amplifikatöre Alfa olmayan bir seri A kodlayıcısını bağlamak, bir uyumsuzluk hatası üretir.kodlayıcı, ve CNC'nin hepsi uyumlu nesillere ait olmalıdır.

S3: Mutlak konum süresiz olarak muhafaza edilebilir, yoksa zamanla bozulur mu?

Servo güçlendirici veya batarya ünitesindeki yedek pil, boşaltma eşiğinin üzerinde kaldığı sürece mutlak konum korunur.

Batarya kimyası (genellikle lityum birincil hücreler) sınırlı bir kullanım ömrüne sahiptir ′′ genellikle kullanım kalıplarına bağlı olarak üç ila beş yıl,Sürekli makine çalışması ile bataryayı sık güç döngüsünden daha yavaş tüketenBatarya voltajı uyarı eşiğine düştüğünde, CNC BAT alarmı oluşturur.

Batarya, makinenin uzun süreli bakım için kapatılmadan önce değiştirilmelidir, çünkü makinenin çalışmaya devam ettiği sürece bataryayı değiştirmek veri kaybını önler.Batarya tam olarak boşaltıldığında konum verileri kaybolduğunda, bir referans geri dönüş prosedürü verinin yeniden kurulmasını sağlar.

S4: A860-0346-T001 kodlayıcısını motordan çıkarmadan test etmek mümkün mü?

Temel teşhis testi yerinde yapılabilir. monitoring the servo feedback status during slow axis motion (using the diagnostic screen or servo diagnostic data) can reveal communication quality — clean serial data without retransmission requests indicates a healthy encoder.

Motor ucundaki kodlayıcı konektörünün güvenli oturma ve temiz temasları için kontrol edilmesi, invaziv olmayan bir ilk adımdır.

Bununla birlikte, özellikle kirlenme, disk aşınması veya rulman bozulması şüphesi olduğunda, nihai kodlayıcı değerlendirmesi için, the motor must be removed and the encoder tested on a dedicated serial A test rig with oscilloscope verification of the serial output under rotation — a proper workshop test that cannot be replicated in-situ.

S5: Bu kodlayıcı ile ilgili bir makine durma durumu için mevcut servis seçenekleri nelerdir?

Değişim en hızlı kurtarma yoludur: test edilmiş, garantili bir değişim A860-0346-T001 (veya onaylanmış uyumlu alternatif) stok mevcut bölgelerde saatler içinde gönderilebilir ve kurulabilir.

Kusurlu kodlayıcı ile birlikte tam motoru uzman bir servis sağlayıcısına gönderin. Bu, kodlayıcı değişikliğine, rulman kontrolüne, sarma direnci testine izin verir.ve yalıtım kontrolü sadece bir kodlayıcı değişimi yerine tam bir motor revizi olarak yapılacakBu çağın motoru için daha iyi bir yöntem.

Borsa stokları mevcut değilse, A860-0346-T001'in fazlalık kanallarından alınması alternatiftir.Tek başına fiziksel denetim, kodlayıcı işlevselliğini onaylamak için yeterli olmadığı için.
