A860-0346-T101 FANUC Darbeli Kodlayıcı A8600346T101 A860-0346-T101

Fanuc A860-0346-T101. Fanuc AC Model 0S / 5S / 10S / 20S / 30S Servo Motorları, Alt.

Genel bakış

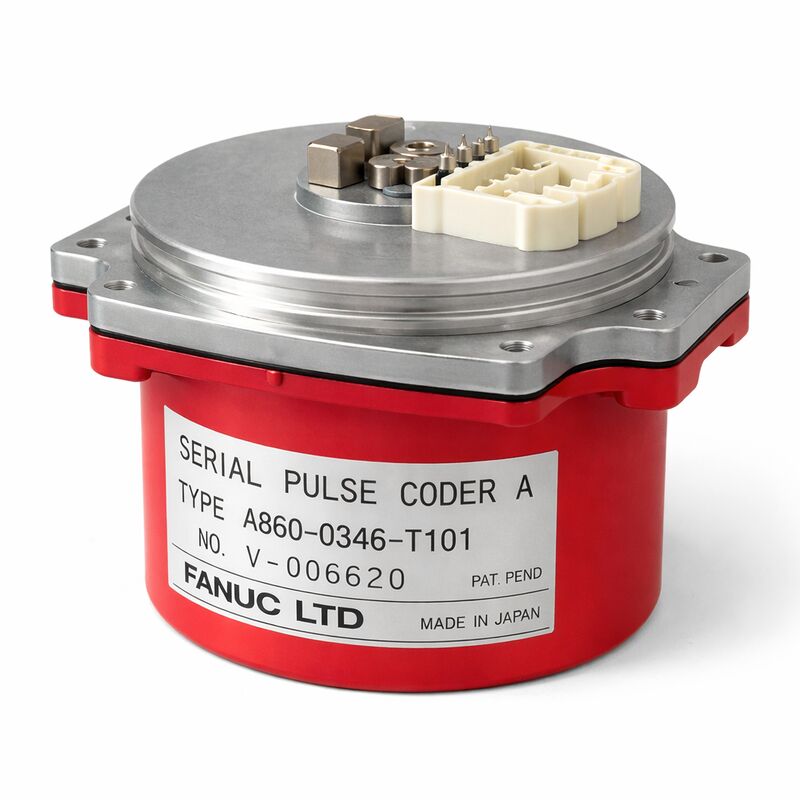

BuFanuc A860-0346-T101Fanuc'un S-serisi AC servo motorları için Serial Pulse Coder A'dır. 0S'den 30S aralığına kadar Fanuc AC servo teknolojisinin bu döneminden en tanınan kodlayıcılardan biridir.

Tüm S serisi motor jenerasyonuna "kırmızı şapka" kimliğini veren kırmızı plastik koruma, A860-0346'nın en görünür özelliğidir.

Kırmızı şapka altında 40'lık bir seri atım kodlayıcısı var.000 ppr Fanuc'un geleneksel artışsal darbe kodlayıcılarından daha yetenekli seri iletişim mimarisine geçişini temsil eden mutlak seri geri bildirim cihazı.

Fanuc'un Seri Puls Kodlayıcısı A, tanıtıldığında önemli bir tasarım adımıydı.

O dönemin geleneksel darbe kodlayıcılarının CNC'ye ayrı A, B ve Z fazlı kare sinyalleri gönderdiği yerde,Serial Pulse Coder A, konum verilerini yüksek hızlı bir seri akışa kodladı. Fanuc'un dokümantasyonunda, geleneksel impuls kodlayıcılardan tamamen farklı bir temel üzerinde çalıştığı olarak tanımlanan bir prensip..

Bu seri protokol, makinenin çalıştırılmasında bir referans dönüş döngüsüne ihtiyaç duyulmasını ortadan kaldıran mutlak konum verilerini taşır.

Eksen, amplifikatördeki pil yedeklemesi sayesinde mutlak konum referansını korur ve makine güçlendirilmesinden hemen sonra doğru koordinatlarda çalışmaya devam edebilir.

Nominel 40.000 ppr çözünürlüğü, Fanuc'un dijital servo CNC'deki esnek besleme dişli fonksiyonu ile birleştirildiğinde, 1μm, 0.1μm veya 0.01μm, makinenin top vida mesafesi ve besleme dişli parametrelerinin nasıl yapılandırıldığına bağlı olarak S-serisi motora ve bu kodlayıcıya hassas CNC çalışması için gerekli ince algılama granularitesini verir.

A290-0561-V572 alternatif parça numarası Fanuc'un kendi çapraz referansıdır.T101'in artık standart kanallar aracılığıyla kullanılamayacağı durumlarda aynı kodlayıcı fonksiyonu için varis ambalajını temsil eden.

A860-0346-T101, yalnızca bir Seri Pulse Coder A arayüzü ile donatılmış dijital servo NC sistemleriyle uyumludur. Bu motorları çalıştıran CNC'ler arasında Zero-C, Zero-D, 16 (Model A), 18 (Model A),ve 21 (Model A) denetimleriBu dijital arayüz olmadan daha eski analog-servo CNC'lar bu kodlayıcı türünü kullanamaz.

Ana Özellikler

Seri Puls Kodlayıcısı A ile Geleneksel Puls Kodlayıcılar Bir Teknolojik Adım

Önceki Fanuc servo motorlarında kullanılan geleneksel darbeler kodlayıcıları, ayrı teller üzerinde ham karelik darbeler trenleri gönderdi.

Bu darbe trenlerinin sinyal bütünlüğü kablo uzunluğu, gürültü ve konektör aşınması ile bozuldu ve CNC, eksenin nerede olduğunu bilmek için referans konumundan her darbeyi saymak zorunda kaldı.

Seri Puls Kodlayıcısı A, bu durumu, konum verilerini iletimden önce gürültüye dayanıklı bir seri biçime dönüştürerek değiştirdi.

CNC, nabız sayımı yerine bir veri kelimesinden konum okuyor.Sistemin uzun kablo sürüşlerinde doğal olarak daha güvenilir olmasını ve makine ortamından gelen elektrikli müdahaleye daha az duyarlı olmasını sağlar.

"A" işareti, bu seri protokolü, güncellenmiş protokolleri ve daha yüksek çözünürlükleri kullanan daha sonraki Serial Pulse Coder C (ve sonraki alfa ve beta serisi kodlayıcıları) 'den ayırt eder.

The Serial A protocol is specific to the S-series motor era and the compatible CNC generation — it is not electrically or logically interchangeable with later encoder types despite the shared "serial" description.

A860-0346 Ailesi T-Suffix Değişiklikleri

A860-0346 serisi, bağlantı tipi, mekanik montaj ayrıntıları,ve küçük donanım değişiklikleri aynı paylaşırken,000 ppr Seri A çalışma prensibi.

T101 varyantı 0S ile 30S motor aralığı için özel olarak onaylanmıştır.

Değiştiriciler bulurken, the T-suffix must correspond to the specific motor model — cross-substituting T-suffix variants without confirming motor and connector compatibility can result in a physically non-fitting or electrically mismatched encoder.

Sık Sorulan Sorular

S1: A290-0561-V572 alternatif parça numarası neyi gösterir?

A290-0561-V572, A860-0346-T101'in artık standart stoklu bir öğe olarak bulunmadığı makineler için Fanuc'un mevcut katalog eşdeğeri.

Fanuc, tedarik zincirlerinin gelişmesi ile birlikte düzenli olarak kodlayıcı çeşitlerini yeniden paketler veya yeniden numaralandırır.A290-0561 önek, aynı motor aralığı için aynı fonksiyonel yedekleme amacına hizmet eden farklı bir fiziksel konfigürasyonu gösterir..

A290-0561-V572'yi sipariş etmeden önce, mekanik ve bağlantı boyutlarının belirli motorda A860-0346-T101 montajına uyacağını doğrulayın.Motor ucundaki montaj flens veya kablo bağlantısındaki farklılıklar küçük bir uyarlama gerektirebilir..

S2: Makine kapatıldığında Serial A mutlak kodlayıcısı pozisyonunu nasıl korur?

Mutlak konum sayımı, servo amplifikatörün içinde pil destekli RAM'de depolanır, kodlayıcının içinde değil.

Kodlayıcı, her güçlendirme döngüsünde açısal konum referansını sağlar; amplifikatör, tam eksen konumunu yeniden oluşturmak için depolanan çoklu dönüş sayısıyla birleştirir.

Bu depolanan sayıyı koruyan pil amplifikatörde veya özel bir pil yedek ünitesinde bulunur.

Akü sıfıra kadar boşaltılmasına izin verilirse, çoklu dönüş sayısı kaybolur ve eksen verisini yeniden oluşturmak için bir referans dönüş döngüsü yapılmalıdır.Doğru zaman çizelgesinde rutin pil bakımı, planlanmamış konum verisi kaybını önlemek için en etkili önleyici eylemdir..

S3: A860-0346-T101, Serial A arayüzü olmadan analog-servo CNC'ler veya eski Fanuc sistemleri ile kullanılabilir mi?

Hayır, Seriyel Puls Kodlayıcısı A, CNC'de özel bir Seriyel Puls Kodlayıcısı A alıcı arayüzü gerektiren yüksek hızlı bir seri protokolü üzerinden iletişim kurar.Eski analog-servo Fanuc CNC'leri (dijital öncesi servo) ve bu özel seri arayüzü olmayan erken dijital servo sistemleri, kodlayıcının çıkışını çözemez.

CNC serisi uyumluluğu dijital servo sistemleri ile sınırlıdır: Serisi Zero-C, Zero-D ve 16/18/21 Model A nesli.Bu kodlayıcıyı uyumsuz bir sisteme bağlamaya çalışmak, işlevsel işleyiş yerine bir iletişim hatası üretir..

S4: stok neden sınırlı olarak tanımlanıyor ve önerilen tedarik yaklaşımı nedir?

A860-0346-T101, 1980'lerde ve 1990'larda üretilen ve kurulan ve şimdi birkaç on yıl hizmet ömrüne giren Fanuc S serisi AC servo motor jenerasyonu ′′ motorlarına hizmet vermektedir.

Bu kodlayıcı jenerasyonu için Fanuc'tan yeni üretim etkin bir şekilde durduruldu.

Mevcut stoklar motor onarımlarından, makinelerin imha edilmesinden ve yönetilen servis borsası envanterlerinden geliyor.

Çünkü talep öncelikle yeni tesislerden değil, motor onarımlarından kaynaklanıyor, bu nedenle tedarik düzensiz.

S serisi motorlara bağımlı tesisler için önerilen yaklaşım, bir makine durma olayını beklemek yerine, kullanılabilir olduğunda yedek kodlayıcı stokunu güvence altına almaktır.

S5: Hizmet sırasında bozulmuş bir A860-0346-T101'in tipik arıza belirtileri nelerdir?

Erken rulman bozulması, motor şaftını yavaşça elle döndürürken duyulabilen kodlayıcıda mekanik gürültü üretir.

Optical disc contamination (from coolant mist or oil vapor ingress through the red cap seal) causes erratic serial communication faults — the CNC generates serial encoder communication alarms (typically SV360-series on compatible CNCs) intermittently, genellikle sıcaklığa bağlıdır, çünkü termal genişleme mühürlemeyi etkiler.

Tam bir kodlayıcı arızası, çalıştırıldığında kalıcı bir iletişim hatası alarmı üretir.Motoru tekrar çalıştırmadan önce motor çıkarılmalı ve kodlayıcı test edilmiş bir değişim birimi ile değiştirilmelidir..
