A860-0356-T001 FANUC Nabız Kodlayıcısı A8600356T001 A860-0356-T001

Fanuc A860-0356-T001000,000P Absolute, Small-Frame Red Cap, Fanuc S-Serisi 0SP / 1SP / 2SP 3000 rpm motorlar, Alt. A290-0561-V574

Genel bakış

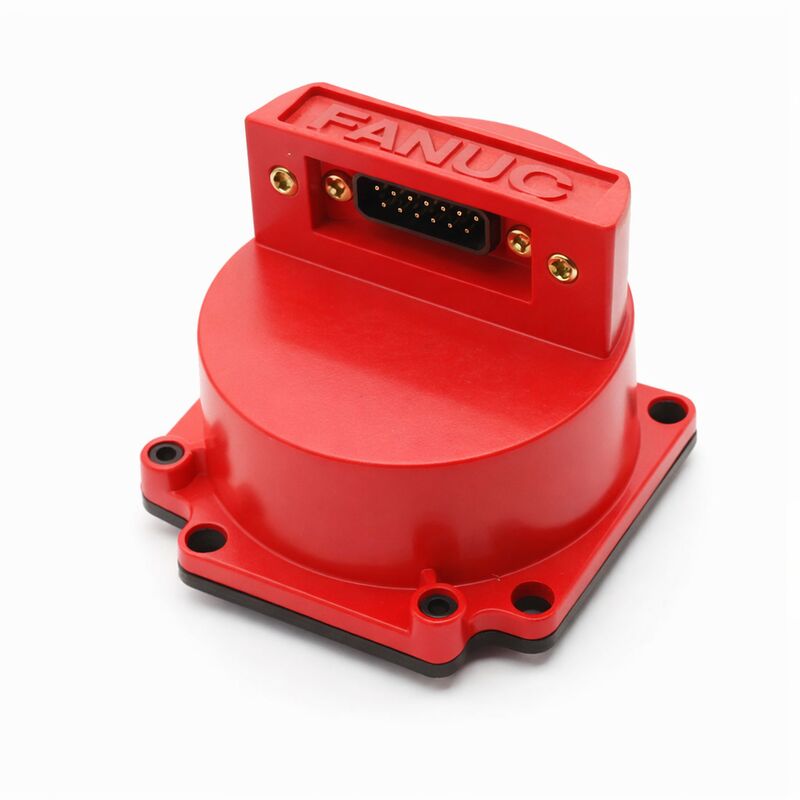

BuFanuc A860-0356-T001Fanuc S-seri'nin küçük, yüksek hızlı fiyonk amaçlı motorları için özel olarak tasarlanmış küçük bir çerçeve kırmızı plastik kapağa yerleştirilmiş kompakt bir Seri İpuls Kodlayıcı C mutlak kodlayıcıdır.

Hizmet veren motorlar ∙ 0-0SP/3000, 1-0SP/3000,2-0SP/3000 ve ilgili SP (spindle amaçlı) varyantları, standart S serisi Serial C varyantlarından daha küçük bir kodlayıcı gövdesi gerektiren fiziksel boyutlara sahip yüksek hızlı kompakt motorlardır..

Bu nedenle T001'in küçük çerçeve yapısı sadece bir boyut rahatlığı değil, bu motorları monte etmek için fonksiyonel bir gerekliliktir.

A860-0356-T001, kompakt kaplamasına rağmen, aynı 1,000,000 ppr Serial C mutlak geri bildirim standart S seri motorlarında kullanılan daha büyük Serial C varyantları gibi.SP olarak adlandırılan motorlar, tipik olarak kompakt yüksek hızlı bir sürücüye ihtiyaç duyulan uygulamalarda kullanılır, çoklu kuleli tornalarda ikincil iğneler, araç dergisi sürücüleri ve benzeri yüksek hızlı,nispeten hafif görev pozisyonları, tam boyutlu servo motor torkunun birincil gereksinim olmadığı, ancak hız yeteneğinin ve konumlandırma doğruluğunun.

T001'deki Seri C protokolü, daha büyük olan A860-0356-T101'de kullanılan ile aynıdır. Her ikisi de 1M ppr çözünürlükte Fanuc'un seri kodlayıcı otobüsü aracılığıyla iletişim kurar.Her ikisi de amplifikatördeki pil yedeklemesini gerektiren mutlak türler., ve her ikisi de aynı CNC jenerasyonu ile uyumludur (Sıfır-C/D, 16A, 18A, 21A).

T001 ve T101 arasındaki fiziksel boyut farkı tamamen motor çerçevesinden kaynaklanır. Küçük SP serisi motorlar T001'in kompakt gövdesini kullanır; standart S serisi motorlar daha büyük T101'i kullanır.

Fanuc, bu kodlayıcı için alternatif bir sıra numarası olarak A290-0561-V574'ü listeledi.

Fanuc kodlayıcı aralığındaki diğer A860'dan A290'a yapılan çapraz referanslarda olduğu gibi, A290 girişi de aynı kodlayıcı fonksiyonu için mevcut katalog yolunu temsil eder.

Orijinal A860-0356-T001 ve A290-0561-V574 arasındaki mekanik ve konektör uyumluluğu, doğrudan fiziksel bir yedek olarak A290 varyantına karar vermeden önce onaylanmalıdır.

Ana Özellikler

1M ppr'de seri C yüksek hızlı küçük motor mantığı

Bu kodlayıcının kullandığı SP tipi motorlar, 3000 rpm'lik nominal hızlarda çalışır.1M ppr kodlayıcısı saniyede 50 milyon konum güncelleme olayı üretir., CNC'nin servo döngüsüne hız ve konum kontrolü için olağanüstü derecede yoğun bir konum veri akışı verir.

Bu özellikle motorun menzilinin düşük hızlı ucunda önemlidir.daha düşük hız, birim zaman başına daha az konum olayı anlamına gelir ve hız tahmini kalitesi kodlayıcı çözünürlüğüne daha fazla bağlı olur.

1M ppr özelliği, yavaş hızlarda bile, örneğin hassas konumlandırma hareketleri sırasında, servo döngüsünün pürüzsüz ve doğru bir kontrol için yeterli konum verisine sahip olmasını sağlar.

Serial C protokolünün 1M ppr çözünürlüğü, CNC'de esnek besleme dişli fonksiyonu kullanıldığında ince algılama ünitelerini ayarlamak için (0.01μm aralığına kadar)SP motorunun tam çözünürlüklü kodlayıcısı, kodlayıcının kendisinden herhangi bir kuantitasyon sınırlaması olmadan bu ince ayarları destekler..

Küçük Çerçeve T001'in Kaynağı

A860-0356-T001'in küçük çerçeve tasarımı, belirli bir motor tipi için özel bir parça haline getirir.Daha büyük A860-0356-T101 ile fiziksel olarak değiştirilemez (standart çerçeve S serisi motorlarına uyar), her ikisi de aynı Serial C 1M ppr spesifikasyonuna sahip olmasına rağmen.

SP motorlarının kullanılmaya devam ettiği makineler için, T001 tek doğrudan kodlayıcı yedeklemesidir.Motor değişim programlarından ve yönetilen hizmet stoklarından doğrulanmış fazla stok, birincil tedarik kanalıdır.SP motorlarının standart S serisi motorlara kıyasla daha küçük kurulu tabanı göz önüne alındığında, T001 stokları T101 stoklarından daha az mevcuttur.

Sık Sorulan Sorular

S1: 0-0SP, 1-0SP ve 2-0SP motorlarını standart S serisi motorlarından farklı kılan nedir?

Fanuc'un motor isimlendirmesindeki SP işareti, tipik olarak, maksimum sürekli tork üzerinde hız aralığını ve hafif inşaatı vurgulayan spindle amaçlı uygulamalar için optimize edilmiş bir motoru gösterir..

S serisindeki 0SP, 1SP ve 2SP varyantları, çok eksenli CNC tornalarında ikincil spindle, alet spindle ve tahrikli alet tutucuları için uygun kompakt, yüksek hızlı motorlardı.Motor için fiziksel alan kısıtlı ve çalışma hız aralığı öncelikli.

Standart S serisi motorlara kıyasla daha küçük fiziksel çerçeveleri, standart A860-0356-T101 yerine kompakt A860-0356-T001'e ihtiyaç duyduklarının nedenidir.

S2: T001 üzerindeki Serial C protokolü, Serial A (T101 ailesi) kodlayıcısı ile aynı CNC kumandalarıyla uyumlu mu?

Evet, hem Serial A hem de Serial C, aynı Fanuc CNC nesliyle uyumludur: Zero-C, Zero-D ve 16A/18A/21A serisi.CNC'nin servo arayüzü aynı seri kodlayıcı arayüzü altyapısı aracılığıyla her iki protokolü de işliyor.

CNC'nin servo parametreleri, doğru kodlayıcı türünü (Serial A veya Serial C) ve çözünürlüğünü her eksen için belirlemek üzere yapılandırılmalıdır.Seri A ve Seri C'yi aynı makinenin farklı eksenlerinde karıştırmak, parametreler her bir eksen için doğru ayarlandığı sürece operasyonel olarak kabul edilebilir..

S3: A290-0561-V574 alternatif parça numarası, farklı ambalajlarda aynı kodlayıcı mı?

A290-0561-V574, A860-0356-T001'in artık standart kanallar üzerinden doğrudan kullanılamayacağı makineler için Fanuc'un çapraz referansıdır.Küçük çerçeve mutlak .

A860 ve A290 versiyonları arasında fiziksel ambalaj, konektör ve montaj boyutları farklılık gösterebilir.A290 varyantını sipariş etmeden önce bunları mevcut motor kurulumuna karşı doğrulayın, fiziksel olarak uygun olduğundan emin olun..

Bağlantı veya montaj boyutu uyumsuzluğu, onarım için zaman kazandıran adaptasyon çalışmaları gerektirir.

S4: SP motorlu bir makinenin sadece bir ekseninde bir kodlayıcı iletişim alarmı göstermesi durumunda teşhis yaklaşımı nedir?

Tek eksenli alarmlar hatayı, bu eksene hizmet veren kodlayıcıya, kabloya ya da amplifikatöre yönlendirir.Kodlayıcı gövdeden amplifikatör konektörüne giden tüm kodlayıcı kablosunu kontrol edin. Kabloyu bir kablo taşıyıcı tarafından sıkıştırabilecek alanlara dikkat edin., bir boru kenarının etrafında sıkıca bükülmüş veya soğutma sıvısına maruz kalmıştır.

Kablo ve bağlantılar sağlamsa, kodlayıcı geri bildirim kablosunu başka bir eksenden bilinen iyi bir kabloyla değiştirin.

Alarm diğer eksene doğru hareket ederse kablo hatalı demektir.

Yeni kablo ile orijinal eksen üzerinde kalırsa, kodlayıcı veya amplifikatörünün giriş devresinin arızası var

S5: Yedek olarak tutulan fazladan A860-0356-T001 birimleri için özel depolama gereksinimleri var mı?

Fazla kodlayıcıları oda sıcaklığında temiz, kuru bir ortamda saklayın (0 °C ila +30 °C optik elektroniklerin uzun süreli depolanması için muhafazakar bir hedeftir).

Humidity below 70% and the absence of condensation are the most important environmental conditions — moisture inside the encoder housing degrades the optical disc and accelerates corrosion on the connector pins.

Montajına kadar kodlayıcıyı orijinal ambalajında veya mühürlü koruyucu torbada saklayın.

Güçlü titreşim kaynaklarının veya elektromanyetik alanların yakınında depolanmaktan kaçının. Uzun süre depolanan yedek cihazı kurmadan önce, rulmanın pürüzsüzlüğünü kontrol etmek için kodlayıcı şaftını elle döndürün.ve amplifikatöre bağlanmadan önce korozyon belirtileri için konektörü kontrol.
